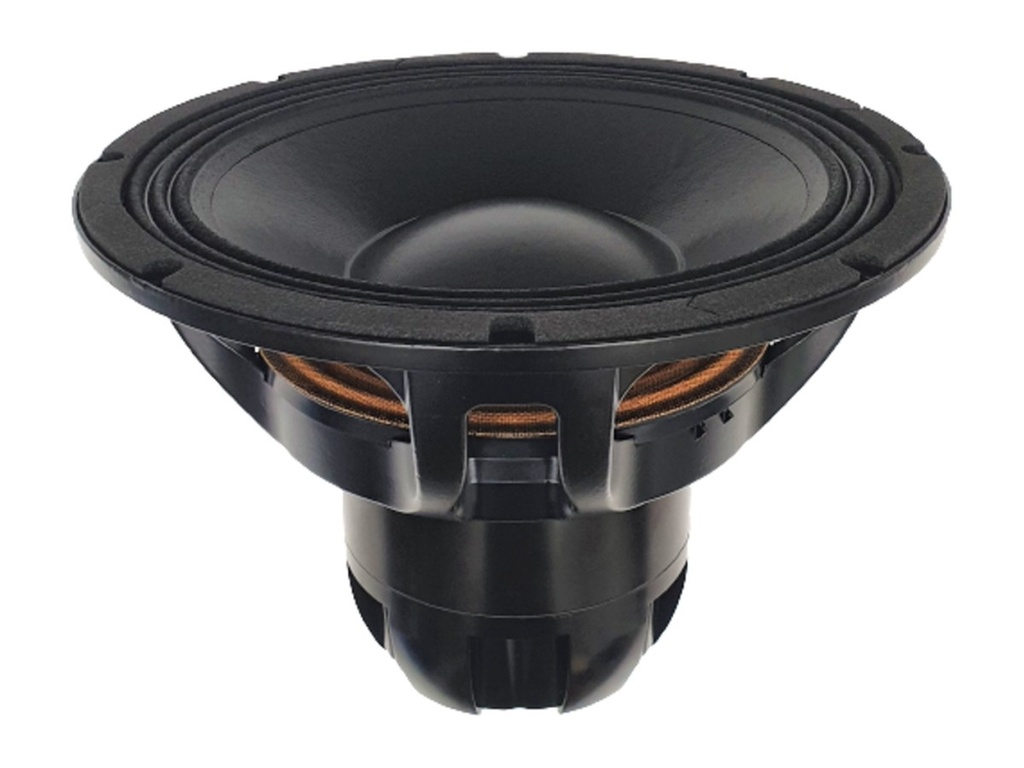

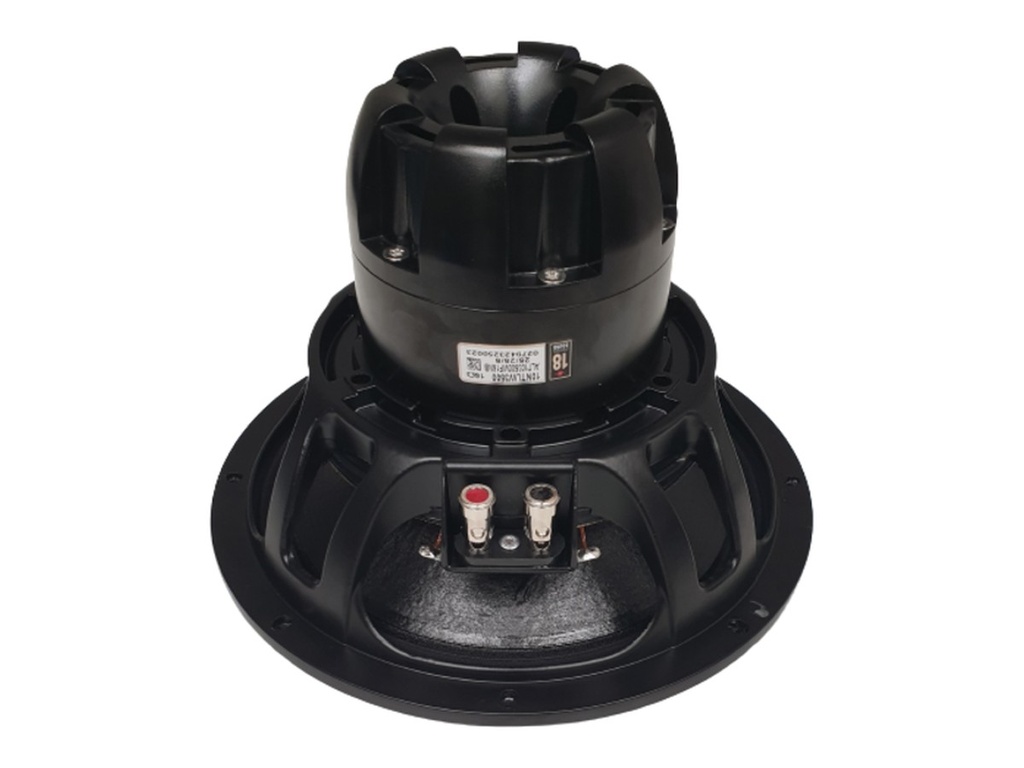

18SOUND 10NTLW3500
18SOUND (Eighteen Sound) 10NTLW3500 — 10" / 10 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym · Dual-Gap
2x3,5"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-TT-18S-0069
Dokumente
18Sound 10NTLW3500: 10"-Neodym-Tieftöner mit 2x3,5"-Spule und 800 W AES
800 W AES aus einem 10"-Chassis: Der 18Sound 10NTLW3500 erreicht diesen Wert über eine Doppelschwingspule mit 2x3,5" Durchmesser in einem Dual-Gap-Neodym-Antrieb. Zwei Spulenabschnitte in zwei Luftspalten verdoppeln die Fläche, über die Wärme an das Magnetsystem abgegeben wird, und heben BL auf 23,9 Tm. Für ein 10"-Chassis ist das ein sehr starker Motor, und er wiegt trotzdem nur 4,2 kg.
Die NTLW-Serie ist für Tieftöner/Mitteltöner-Aufgaben in leistungsstarken Tops und Line-Arrays konzipiert, in denen thermische Reserve wichtiger ist als der letzte dB Wirkungsgrad. 94 dB Kennschalldruck sind deshalb nicht spektakulär, aber die Kombination aus 800 W, Xmax 6,4 mm und einer bewegten Masse von 58 g liefert unter Dauerlast einen Maximalpegel, den leichtere Chassis mit kleiner Spule nicht halten. Qts 0,45 bei Fs 64 Hz ist für ein PA-Chassis vergleichsweise hoch und macht das Gehäuse unkritisch.
Einsatz und Gehäuse
Der Bassreflex-Richtwert liegt bei 27 l mit fb 55 Hz und f3 51 Hz. Damit reicht ein 10"-Top erstaunlich tief, und der Bereich beginnt nominell bei 60 Hz. Wer den 10NTLW3500 mit Subwoofer betreibt, trennt oberhalb dieser Grenze und gewinnt Hubreserve für hohe Pegel im Kickbass. Geschlossen ergibt sich ein Richtwert von 12 l bei fc 101 Hz, was für Mitteltonabteile in 3-Wege-Systemen taugt. Der EBP von 139 spricht für Bassreflex als Hauptanwendung.

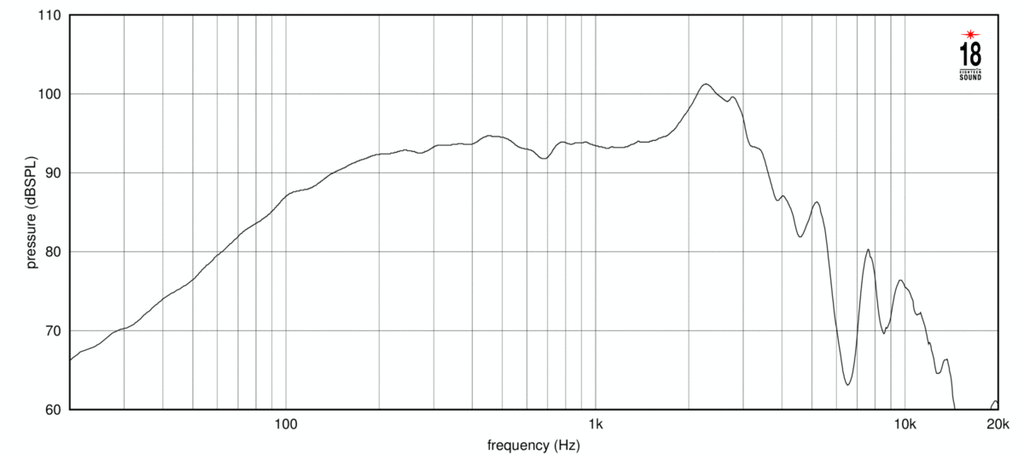

Nach oben endet der nutzbare Bereich bei 3.500 Hz, die schwere Doppelspule setzt hier die Grenze. Das ist für einen 1,4"-Kompressionstreiber auf einem Horn aus dem 18Sound-Sortiment kein Problem, du trennst ohnehin darunter. Beachte die Einbautiefe von 177 mm, deutlich mehr als bei einfachen 10"-Chassis. Die Variante bei 42.audio hat 16 Ω mit Re 11,4 Ω; das Chassis gibt es auch in 8 Ω. Für die genaue Auslegung nutzt du die Gehäuseberechnung mit Fs 64 Hz, Qts 0,45 und Vas 18,1 l.
Worauf du achten solltest
- 16 Ω, Re 11,4 Ω: pro Kanal weniger Leistung als an 8 Ω, ideal für Mehrfachbestückung parallel.
- 2x3,5"-Doppelspule, 800 W AES: für Dauerbetrieb mit hoher Kompressionsreserve.
- Einbautiefe 177 mm: tiefes Chassis, Gehäuse und Reflexrohre entsprechend planen.

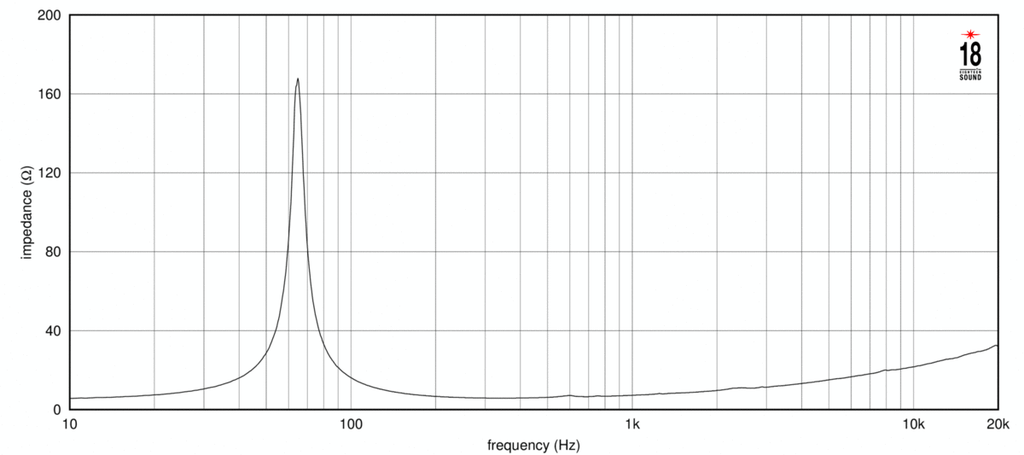

- Le 0,69 mH: moderater Impedanzanstieg, Weiche im Übergangsbereich prüfen.
- Obere Grenze 3.500 Hz: Übergabe an den Hochtöner darunter legen.
Häufige Fragen
Warum hat der 10NTLW3500 nur 94 dB bei 800 W?
Die schwere 2x3,5"-Spule mit 58 g Mms kostet Wirkungsgrad, bringt aber thermische Belastbarkeit. Bei Dauerlast bleibt der Pegel stabil, wo leichtere Chassis in die Kompression gehen. Der Maximalpegel ist deshalb hoch, obwohl der Kennschalldruck es nicht ist.
Welches Gehäuse passt zum 10NTLW3500?
Bassreflex mit rund 27 l und fb 55 Hz als Richtwert ergibt f3 um 51 Hz. Für ein Mitteltonabteil reicht geschlossen etwa 12 l. Exakte Werte liefert die Gehäuseberechnung bei 42.audio.
Wie verschalte ich mehrere 10NTLW3500 mit 16 Ω?
Zwei parallel ergeben 8 Ω, vier parallel 4 Ω, was mit einer Endstufe unkritisch ist. Die 16-Ω-Version ist genau für solche Mehrfachbestückungen in Line-Array-Elementen gedacht.
Bei 42.audio bekommst du den 18SOUND 10NTLW3500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | NTLW |
| Magnet | Neo |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 800 |
| Empfindlichkeit (dB) | 94 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 3500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3.5 |

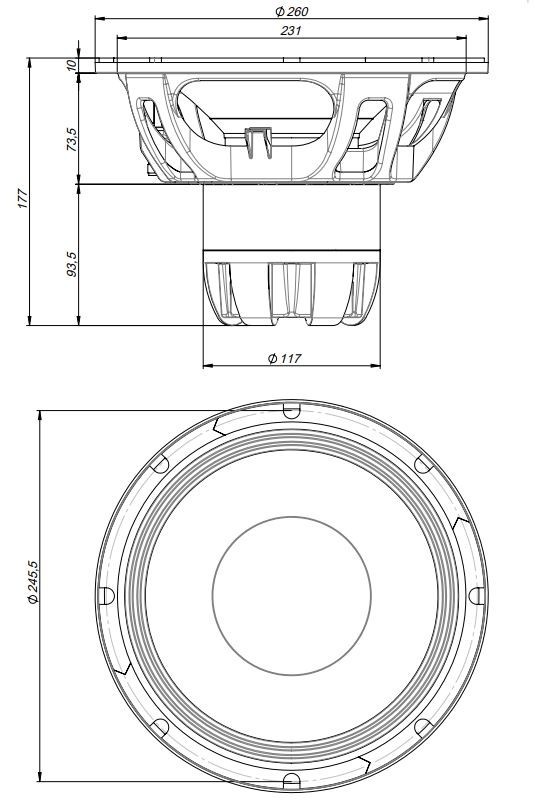

| Einbautiefe (mm) | 177 |
| Gewicht (kg) | 4.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 11.4 |
| Le (mH) | 0.69 |
| Fs (Hz) | 64 |
| Qms | 10.8 |
| Qes | 0.46 |
| Qts | 0.45 |
| Vas (l) | 18.1 |
| Xmax (mm) | 6.4 |
| BL (Tm) | 23.9 |
| Mms (kg) | 0.058 |
| Sd (m²) | 0.0346 |
