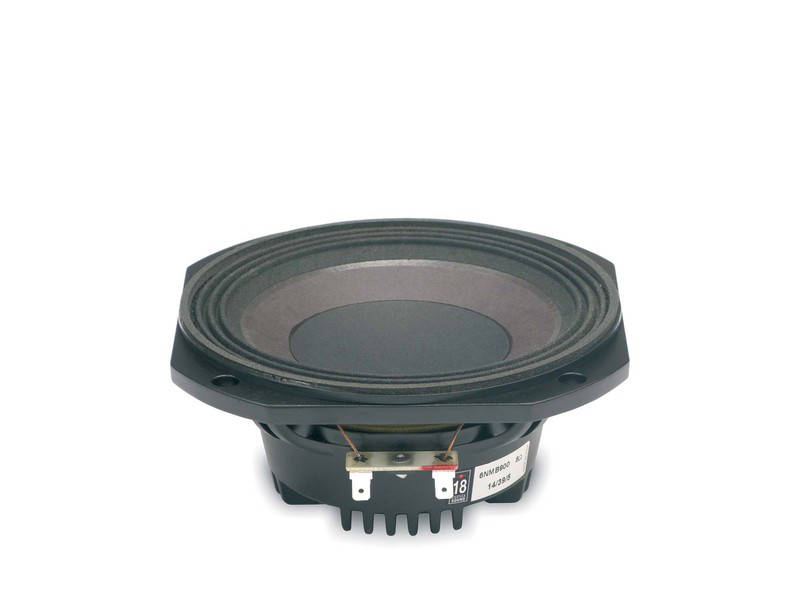

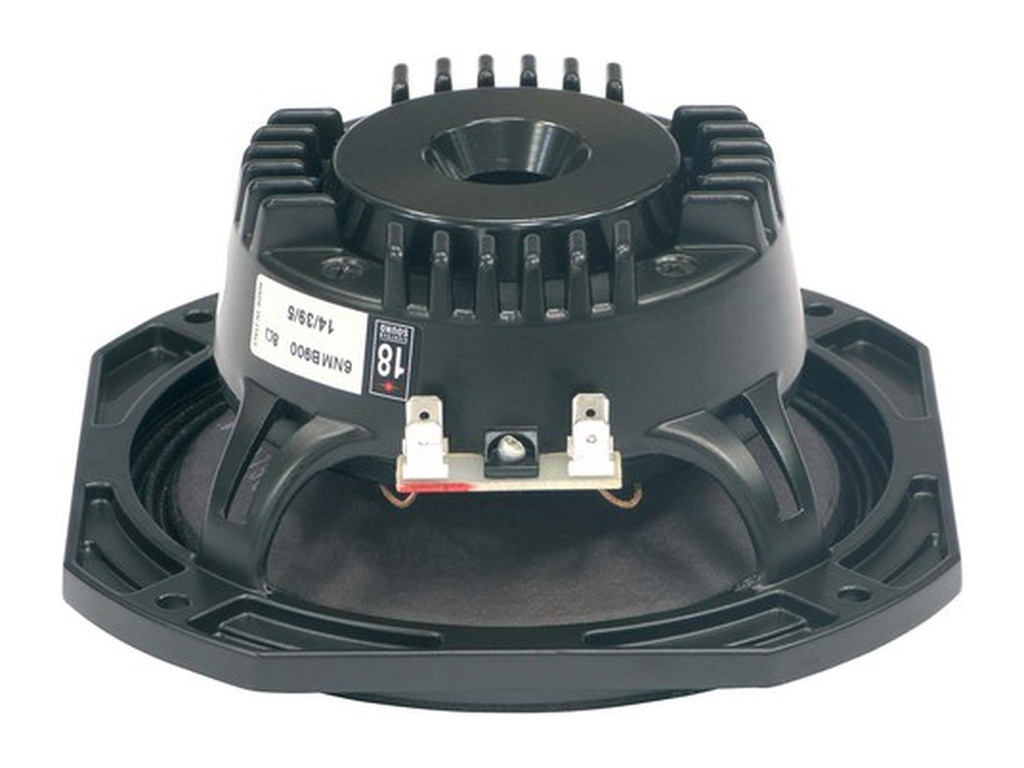

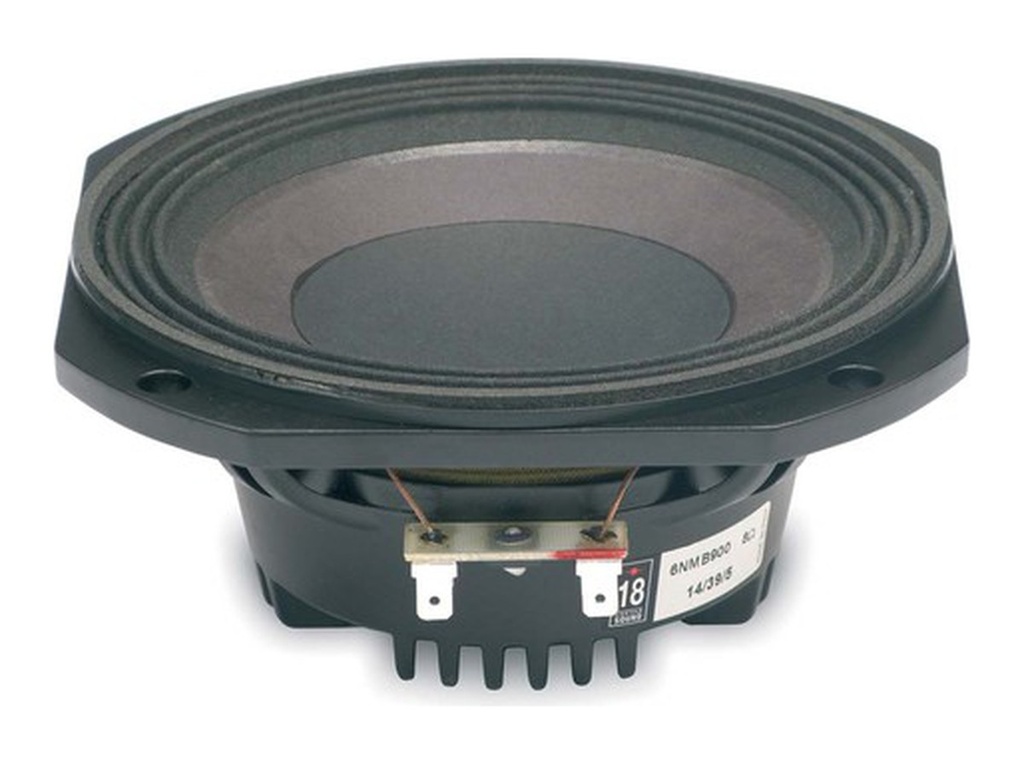

18SOUND 6NMB900
18SOUND (Eighteen Sound) 6NMB900 — 6" / 6 Zoll · Mitteltöner ohne Bass (Mid) · Midrange · Neodym
1,77"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0032
Dokumente
18SOUND 6NMB900 — 6" · Mitteltöner
200 W AES · 96 dB Empfindlichkeit · Frequenzbereich 200 Hz – 7000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.73 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 16 Ω
- Magnet: Neodym
- Gewicht: 1.25 kg

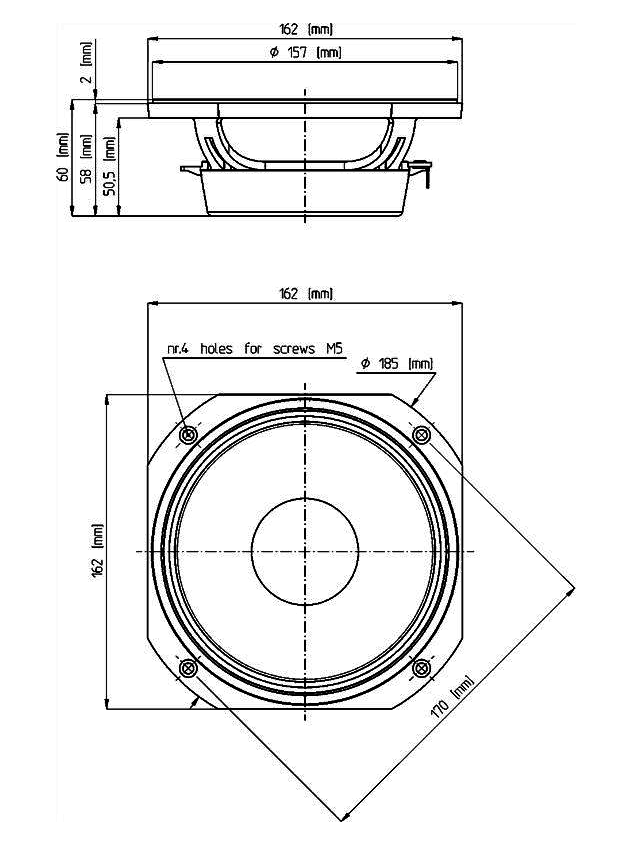

- Einbautiefe: 73 mm

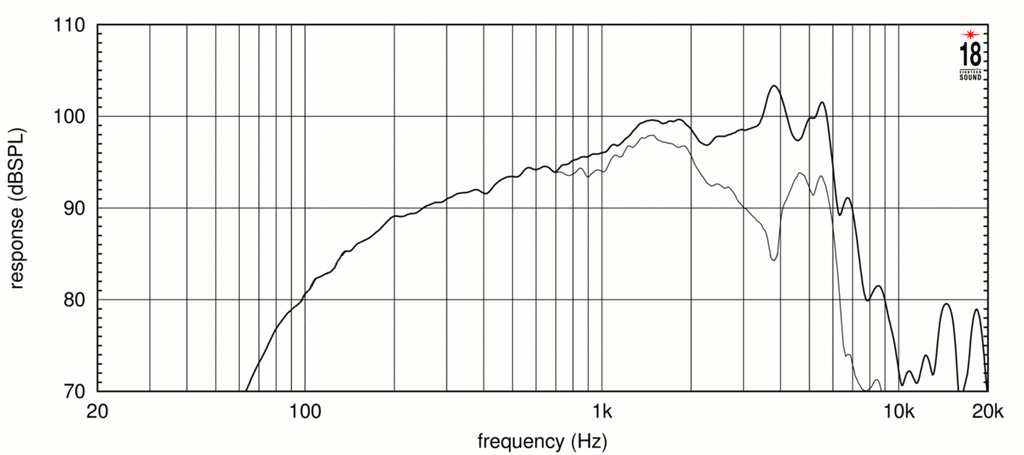

- Frequenzbereich: 200 – 7000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0032
18Sound 6NMB900: 6"-Neodym-Mitteltöner in 16 Ω für Arrays und Säulen
Der 6NMB900 aus der NMB-Serie von 18Sound (Eighteen Sound) ist die 16-Ω-Ausführung eines reinen 6"-Mitteltöners – gedacht für Konstruktionen, in denen mehrere Chassis parallel an einem Verstärkerkanal hängen, ohne dass die Gesamtimpedanz zu weit sinkt. Re 10,1 Ω, 200 W AES an einer 1,73"-Schwingspule und ein Übertragungsbereich von 200 Hz bis 7.000 Hz definieren das Einsatzgebiet: Mittelton in Line-Arrays, Säulen und 3-Wege-Boxen.
Die 96 dB Empfindlichkeit fallen im Vergleich zu 8-Ω-Chassis niedriger aus, weil bei gleicher Spannung an 16 Ω nur die halbe Leistung ankommt – pro Watt ist das Chassis nicht weniger effizient. Der Antrieb liefert BL 12,4 Tm an 9 g bewegter Masse, die Aufhängung ist mit Fs 100 Hz, Qts 0,34 und Vas 6,65 l moderat bedämpft. Xmax liegt bei 3 mm, Le bei 0,19 mH, und das Neodym-Chassis bringt 1,25 kg auf die Waage bei 73 mm Einbautiefe.
Einsatz und Gehäuse
Der 6NMB900 arbeitet in einem geschlossenen Mitteltonabteil, für das der Richtwert etwa 2,0 l mit einer Einbauresonanz von 208 Hz angibt. Wer das Abteil größer baut, senkt die Resonanz und gewinnt Abstand zur unteren Trennfrequenz, die deutlich über 200 Hz liegen sollte. Die Reflex-Rechnung (Richtwert 4,5 l, Abstimmung 111 Hz, f3 um 118 Hz) hat bei einem Mitteltöner ohne Bassaufgaben keinen praktischen Nutzen; der EBP von 263 zeigt ohnehin, dass der Antrieb für Mittelton oder Horn gedacht ist. In einer Säule mit zwei Chassis parallel ergibt sich mit der 16-Ω-Ausführung wieder eine 8-Ω-Last, die jede Endstufe treibt. Die Gehäuseberechnung auf 42.audio hilft beim Auslegen des gemeinsamen oder getrennten Abteils.
Die obere Grenze von 7.000 Hz erlaubt Trennungen zu Kalotten, Bändchen oder kleinen Kompressionstreibern, sinnvoll deutlich unterhalb dieser Grenze, damit der Konus im Übergangsbereich noch breit abstrahlt.
Worauf du achten solltest
- 16 Ω nominal, Re 10,1 Ω: zwei Chassis parallel ergeben 8 Ω, ideal für Mehrchassis-Konzepte.
- 96 dB bei 16 Ω: bei gleichem Verstärker-Ausgangspegel leiser als 8-Ω-Chassis, im DSP angleichen.
- Xmax 3 mm: Hochpass deutlich über 200 Hz, keine Grundtonaufgaben.
- 1,25 kg und 73 mm Einbautiefe: leicht und flach für Arrays.

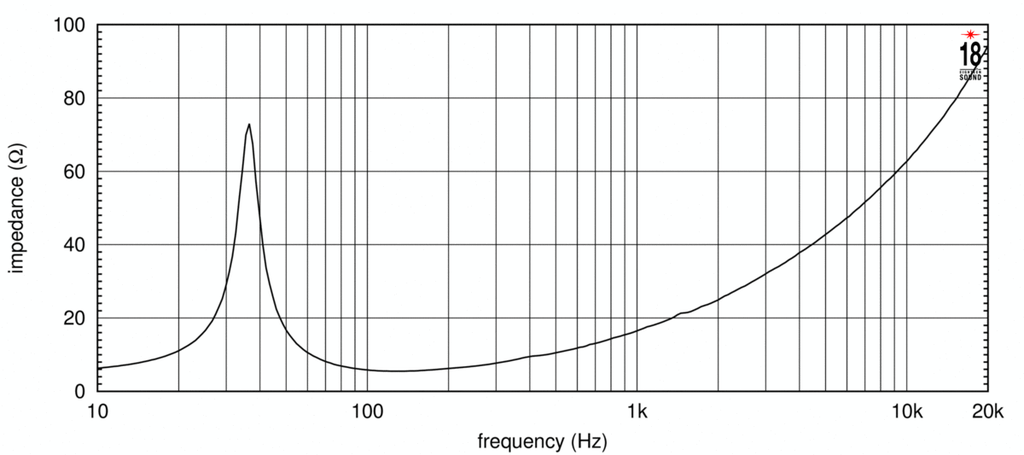

- Le 0,19 mH: flache Impedanz oben, passive Weiche bleibt einfach.
Häufige Fragen
Warum hat der 6NMB900 nur 96 dB, wenn der 6NMB420 mit 100 dB angegeben ist?
Der Unterschied liegt in der Impedanz. Der 6NMB900 ist ein 16-Ω-Chassis mit Re 10,1 Ω und bekommt bei gleicher Spannung nur die halbe Leistung. Bezogen auf die Leistung sind beide vergleichbar effizient; der 6NMB420 ist mit Fs 110 Hz, Qts 0,33 und Vas 6,1 l zudem sehr ähnlich abgestimmt.
Wie schließe ich mehrere 6NMB900 an?
Zwei Chassis parallel ergeben etwa 8 Ω – das ist der klassische Grund für die 16-Ω-Version. Bei Säulen mit mehr Chassis kombinierst du Reihen- und Parallelschaltung so, dass der Verstärker eine Last sieht, die er sicher treibt.
Für welche Trennfrequenzen ist das Chassis gedacht?
Der Übertragungsbereich von 200 Hz bis 7.000 Hz gibt die Grenzen vor. Der Hochpass liegt sinnvoll deutlich über 200 Hz und über der Einbauresonanz des Abteils, der Tiefpass zum Hochtöner ein gutes Stück unter 7.000 Hz, damit der 6"-Konus dort noch gleichmäßig abstrahlt.
Bei 42.audio bekommst du den 18SOUND 6NMB900 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 16 Ω |
|---|---|
| Resonanzfrequenz fs | 100 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,38 |
| Mechanische Güte Qms | 3,1 |
| Äquivalentvolumen Vas | 6,7 l |
| Bewegte Masse Mms | 9,0 g |
| Membranfläche Sd | 130 cm² |
| Lineare Auslenkung Xmax | 3 mm |
| Antriebsfaktor BL | 12,4 Tm |
| Gleichstromwiderstand Re | 10,1 Ω |
| Schwingspuleninduktivität Le | 0,19 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 6NMB420fs 110 Hz · Qts 0,33 · Vas 6,1 l · in der Datenbank
- 18 Sound 6NTLW2000fs 86 Hz · Qts 0,35 · Vas 4,6 l · in der Datenbank
- 18 Sound 6M44fs 102 Hz · Qts 0,29 · Vas 3,8 l · in der Datenbank
- 18 Sound 6NTLW2000fs 86 Hz · Qts 0,38 · Vas 4,8 l · in der Datenbank
- SB Acoustics MR16TX-8fs 35 Hz · Qts 0,31 · in der Datenbank
- 18 Sound 6ND430fs 61 Hz · Qts 0,27 · Vas 12,6 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NMB |
| Magnet | Neo |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 200 |
| Frequenz bis (Hz) | 7000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.73 |
| Einbautiefe (mm) | 73 |
| Gewicht (kg) | 1.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 10.1 |
| Le (mH) | 0.19 |
| Fs (Hz) | 100 |
| Qms | 3.1 |
| Qes | 0.38 |
| Qts | 0.34 |
| Vas (l) | 6.65 |
| Xmax (mm) | 3 |
| BL (Tm) | 12.4 |
| Mms (kg) | 0.009 |
| Sd (m²) | 0.013 |
