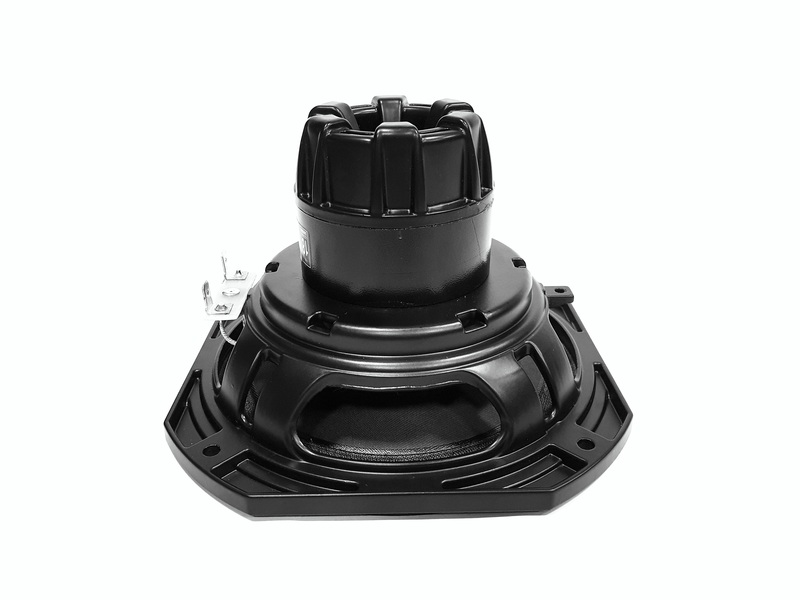

18SOUND 6NTLW2000
18SOUND (Eighteen Sound) 6NTLW2000 — 6" / 6 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym · Dual-Gap
2x2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0028
Dokumente
18SOUND 6NTLW2000 — 6" · Mitteltöner
320 W AES · 93 dB Empfindlichkeit · Frequenzbereich 75 Hz – 8000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 2 "
- Belastbarkeit: 320 W AES
- Empfindlichkeit: 93 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.2 kg
- Einbautiefe: 108 mm
- Frequenzbereich: 75 – 8000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NTLW · Artikel-Nr: 42A-CHS-MT-18S-0028
18Sound 6NTLW2000: 6"-Mitteltöner mit Dual-Gap-Neodym-Motor, 320 W AES und 93 dB
Der 6NTLW2000 ist ein 6"-Mitteltöner aus der NTLW-Serie von 18Sound (Eighteen Sound), gebaut für den Bereich vom Grundton bis in die oberen Mitten. Der Antrieb ist ein Neodym-Motor nach dem Dual-Gap-Prinzip: Zwei Luftspalte teilen sich eine 2x2"-Schwingspule, was den Antrieb bei gleicher Spulenmasse kräftiger macht und die Wärme über zwei Zonen abführt. Mit 320 W AES Belastbarkeit und 93 dB Empfindlichkeit an 8 Ω liegt er in einer Klasse, in der ein 6-Zöller mit einfacher Spule schnell an thermische Grenzen kommt.
Innerhalb der Kategorie fällt der Arbeitsbereich auf: 75 Hz bis 8000 Hz nutzbar bei einer Resonanzfrequenz von 86 Hz. Mit Qts 0,35, Vas 4,6 l und 4,9 mm Xmax ist das kein reiner Hornmitteltöner, sondern ein Chassis, das im ventilierten Gehäuse echten Grundton liefert und gleichzeitig mit 19 g bewegter Masse leicht genug bleibt, um bis zur Übergabe an den Hochtöner sauber zu arbeiten. Gewicht 1,2 kg und Einbautiefe 108 mm passen zu kompakten Topteilen und Säulen.
Einsatz und Gehäuse
Typischer Einsatz ist ein 3-Wege-Topteil oder ein Line-Array-Element, in dem der 6NTLW2000 den Bereich zwischen Subwoofer und Kompressionstreiber übernimmt. Als Richtwert aus den Thiele-Small-Parametern ergibt sich ein geschlossenes Mitteltonabteil von etwa 1,5 l mit einer Einbauresonanz um 174 Hz; wer den Grundton mitnehmen will, kommt mit rund 3,4 l Bassreflex auf 93 Hz Abstimmung und eine untere Grenzfrequenz von etwa 97 Hz. Der EBP von 226 sagt: Tiefgang im geschlossenen Gehäuse ist begrenzt, das Chassis will ventiliert oder mit Hochpass betrieben werden. Die genaue Auslegung rechnest du mit unserer Gehäuseberechnung.
Die Trennung nach unten sollte mit deutlichem Abstand über den 75 Hz liegen, im Mitteltonabteil sinnvoll in der Nähe der Einbauresonanz. Nach oben trägt das Chassis bis 8000 Hz, sodass ein 1"-Kompressionstreiber am Horn nicht tief getrennt werden muss. Passende Hörner und Waveguides von 18Sound führen wir in der Kategorie desselben Herstellers.
Worauf du achten solltest
- 8 Ω nominal, Re 5,1 Ω: unkritisch für jeden Verstärker, zwei Stück parallel ergeben 4 Ω.
- Dual-Gap-Neodym-Motor mit 2x2"-Schwingspule, BL 11,6 Tm, Le nur 0,22 mH.
- Xmax 4,9 mm: für einen 6"-Mitteltöner viel Hub, aber kein Ersatz für einen Subwoofer.
- Einbautiefe 108 mm, Gewicht 1,2 kg: leicht genug für Flugrahmen und Säulen.
- Datenblatt als PDF, TSP in der Chassis-Datenbank von 42.audio.
Häufige Fragen
Passt der 6NTLW2000 als Mitteltöner in ein 3-Wege-Topteil mit 12"-Tieftöner?
Ja, genau dafür ist er gedacht. Im geschlossenen Mitteltonabteil von etwa 1,5 l liegt die Einbauresonanz um 174 Hz, die Trennung zum Tieftöner legst du dann oberhalb davon. Nach oben reicht er bis 8000 Hz, was dem Kompressionstreiber eine komfortabel hohe Übergabe erlaubt.
Welchen Verstärker brauche ich für den 6NTLW2000?
Das Chassis verträgt 320 W AES an 8 Ω. Ein Verstärkerkanal in dieser Leistungsklasse mit Limiter ist sinnvoll, wenn du die Belastbarkeit ausnutzen willst. Mit 93 dB Empfindlichkeit erreichst du aber auch mit deutlich weniger Leistung schon hohe Pegel.
Wie unterscheidet er sich vom 6ND430 oder 6M44 von 18Sound?
Der 6ND430 hat mit Fs 61 Hz, Qts 0,27 und Vas 12,6 l mehr Tieftonanteil und braucht ein größeres Gehäuse. Der 6M44 ist mit Fs 102 Hz, Qts 0,29 und Vas 3,8 l ein reiner Mitteltöner. Der 6NTLW2000 liegt mit Fs 86 Hz und Vas 4,6 l dazwischen und bringt den Dual-Gap-Antrieb mit.
Bei 42.audio bekommst du den 18SOUND 6NTLW2000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 86 Hz |
| Gesamtgüte Qts | 0,35 |
| Elektrische Güte Qes | 0,38 |
| Mechanische Güte Qms | 5 |
| Äquivalentvolumen Vas | 4,6 l |
| Bewegte Masse Mms | 19,0 g |
| Membranfläche Sd | 133 cm² |
| Lineare Auslenkung Xmax | 4,9 mm |
| Antriebsfaktor BL | 11,6 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 0,22 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 6NMB900fs 100 Hz · Qts 0,34 · Vas 6,65 l · in der Datenbank
- 18 Sound 6NMB900fs 95 Hz · Qts 0,32 · Vas 10,3 l · in der Datenbank
- 18 Sound 6NMB420fs 110 Hz · Qts 0,33 · Vas 6,1 l · in der Datenbank
- 18 Sound 6M44fs 102 Hz · Qts 0,29 · Vas 3,8 l · in der Datenbank
- SB Acoustics MR16TX-8fs 35 Hz · Qts 0,31 · in der Datenbank
- 18 Sound 6ND430fs 61 Hz · Qts 0,27 · Vas 12,6 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NTLW |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 320 |
| Empfindlichkeit (dB) | 93 |
| Frequenz von (Hz) | 75 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 108 |
| Gewicht (kg) | 1.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 0.22 |
| Fs (Hz) | 86 |
| Qms | 5 |
| Qes | 0.38 |
| Qts | 0.35 |
| Vas (l) | 4.6 |
| Xmax (mm) | 4.9 |
| BL (Tm) | 11.6 |
| Mms (kg) | 0.019 |
| Sd (m²) | 0.0133 |
