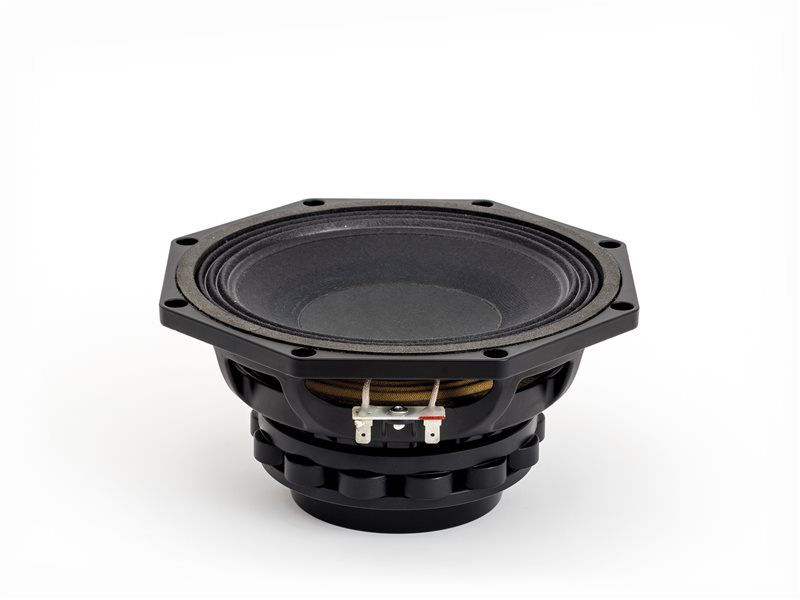

18SOUND 8NMB750
18SOUND (Eighteen Sound) 8NMB750 — 8" / 8 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
3"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0025
Dokumente
18SOUND 8NMB750 — 8" · Mitteltöner
350 W AES · 95 dB Empfindlichkeit · Frequenzbereich 56 Hz – 7000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 3 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 16 Ω
- Magnet: Neodym
- Gewicht: 3.5 kg
- Einbautiefe: 105 mm
- Frequenzbereich: 56 – 7000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0025
18Sound 8NMB750: 8"-Mitteltöner mit Grundton, 3"-Schwingspule und 6,3 mm Xmax
Mehr Spule, mehr Hub, mehr Reserve: Der 8NMB750 ist die Ausbaustufe der NMB-Serie von 18Sound. Der 8"-Mitteltöner mit Grundton trägt eine 3"-Schwingspule an einem Neodym-Motor mit BL 21,5 Tm, verträgt 350 W AES und schafft 6,3 mm Xmax. Nominal ist diese Ausführung mit 16 Ω angegeben (Re 10,2 Ω), was sie zum Kandidaten für Doppelanordnungen macht. Empfindlichkeit 95 dB, Arbeitsbereich 56 Hz bis 7000 Hz.
Interessant ist der Parametersatz: Fs 91 Hz, Qts 0,37, Vas 7,3 l bei 30 g bewegter Masse. Die vergleichsweise hohe Gesamtgüte und das kleine Äquivalentvolumen bedeuten, dass er in sehr kompakten Gehäusen kontrolliert bleibt, während die 3"-Spule dafür sorgt, dass die Belastbarkeit nicht durch die Spulentemperatur begrenzt wird, bevor der Hub ausgeht. Gewicht 3,5 kg, Einbautiefe 105 mm.
Einsatz und Gehäuse
Als Bassreflexgehäuse ergibt sich ein Richtwert von etwa 6,3 l, abgestimmt auf 94 Hz, mit einer unteren Grenzfrequenz von rund 95 Hz. Das ist ein sehr kleines Volumen für einen 8-Zöller und macht den 8NMB750 zum Chassis für schmale Säulen, Line-Array-Elemente und kompakte Tops. Als reiner Mitteltöner im 3-Wege-System kommt ein geschlossenes Mitteltonabteil von etwa 2,8 l mit Einbauresonanz um 174 Hz infrage. Der EBP von 233 spricht für die ventilierte Bauweise, wenn der Grundton gefragt ist. Rechne beides in unserer Gehäuseberechnung durch.
Im Bassreflexbetrieb gehört ein Hochpass unterhalb der Abstimmfrequenz davor; im Mitteltonabteil trennst du mit deutlichem Abstand über den 56 Hz. Nach oben trägt er bis 7000 Hz, sodass die Übergabe an einen 1"-Kompressionstreiber am Horn entspannt hoch liegen kann. Passende Hörner und Waveguides von 18Sound führen wir in der Kategorie des Herstellers.
Worauf du achten solltest
- 16 Ω nominal, Re 10,2 Ω: zwei parallel ergeben 8 Ω; einzeln gibt der Verstärker weniger Leistung ab.
- 3"-Schwingspule und 350 W AES: thermische Reserve für Dauerbetrieb.
- Xmax 6,3 mm, Vas 7,3 l: viel Hub in kleinem Gehäuse.
- Le 0,3 mH: niedrige Induktivität, saubere Impedanz bis zur Trennung.
- Einbautiefe 105 mm, Gewicht 3,5 kg; Datenblatt-PDF bei 42.audio.
Häufige Fragen
Passt der 8NMB750 in eine schmale Säule?
Ja, das ist einer seiner Kernzwecke. Rund 6,3 l Bassreflex pro Chassis und 105 mm Einbautiefe lassen sich in einem schlanken Gehäuse unterbringen. Mehrere Chassis mit je 16 Ω lassen sich parallel oder in Reihe-Parallel-Gruppen auf eine verstärkerfreundliche Impedanz bringen.
Welchen Verstärker brauche ich bei 16 Ω?
Belastbarkeit 350 W AES. Ein einzelnes Chassis an 16 Ω bekommt vom Verstärker weniger Leistung als an 8 Ω, was bei zwei parallelen Chassis ausgeglichen wird. Mit 95 dB Empfindlichkeit ist der Pegel auch mit moderater Leistung hoch.
Unterschied zum Beyma 8MI100 oder 8NTLW2500?
Der Beyma 8MI100 aus unserem Shop liegt bei Fs 90 Hz, Qts 0,45 und Vas 12 l, ist also etwas weicher aufgehängt und will mehr Volumen. Der 8NTLW2500 kommt mit Fs 80 Hz, Qts 0,38 und Vas 7,2 l dem 8NMB750 sehr nahe, setzt aber auf den Dual-Gap-Antrieb.
Bei 42.audio bekommst du den 18SOUND 8NMB750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 16 Ω |
|---|---|
| Resonanzfrequenz fs | 91 Hz |
| Gesamtgüte Qts | 0,37 |
| Elektrische Güte Qes | 0,39 |
| Mechanische Güte Qms | 5,9 |
| Äquivalentvolumen Vas | 7,3 l |
| Bewegte Masse Mms | 30,0 g |
| Membranfläche Sd | 230 cm² |
| Lineare Auslenkung Xmax | 6,3 mm |
| Antriebsfaktor BL | 21,5 Tm |
| Gleichstromwiderstand Re | 10,2 Ω |
| Schwingspuleninduktivität Le | 0,3 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 8NTLW2500fs 80 Hz · Qts 0,38 · Vas 7,2 l · in der Datenbank
- PRV Audio 8MR600X-4fs 77,22 Hz · Qts 0,34 · Vas 19,65 l · in der Datenbank
- PRV Audio 8MR600Xfs 76,9 Hz · Qts 0,4 · Vas 19,99 l · in der Datenbank
- Beyma 8MI100fs 90 Hz · Qts 0,45 · Vas 12 l · im Shop
- PRV Audio 8MR600X-NDYfs 87,6 Hz · Qts 0,29 · Vas 12,58 l · in der Datenbank
- Beyma 8NMFWfs 37 Hz · Qts 0,34 · Vas 27 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NMB |
| Magnet | Neo |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 56 |
| Frequenz bis (Hz) | 7000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 105 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 10.2 |
| Le (mH) | 0.3 |
| Fs (Hz) | 91 |
| Qms | 5.9 |
| Qes | 0.39 |
| Qts | 0.37 |
| Vas (l) | 7.3 |
| Xmax (mm) | 6.3 |
| BL (Tm) | 21.5 |
| Mms (kg) | 0.03 |
| Sd (m²) | 0.023 |
