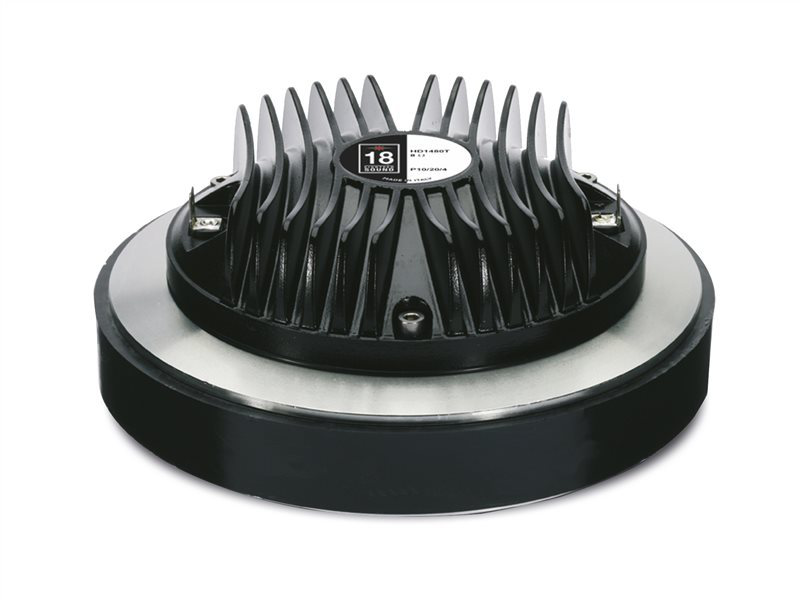

18SOUND HD1480T
18SOUND (Eighteen Sound) HD1480T — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit · Titan-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0005
Dokumente
18SOUND HD1480T — Kompressionstreiber
100 W AES · 109 dB Empfindlichkeit · Frequenzbereich 500 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 100 W AES
- Empfindlichkeit: 109 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 5.3 kg
- Einbautiefe: 75 mm
- Frequenzbereich: 500 – 20000 Hz
- Membranmaterial: Titanium - Pen
- Schallaustritt: 35 mm (1.4 in)
- Empf. Trennung: 0.8 kHz
Datenblatt (PDF) · Herstellerseite
Serie: HD · Artikel-Nr: 42A-CHS-KD-18S-0005
18Sound HD1480T: 1,4"-Treiber mit 3"-Titanmembran, 109 dB und Trennung ab 800 Hz
Der 18Sound HD1480T bringt eine 3"-Schwingspule mit Titanmembran auf einen 1,4"-Hornanschluss. Das ist die Kombination, die man wählt, wenn der Hochtonzweig weit nach unten reichen soll: Der Übertragungsbereich beginnt bei 500 Hz, die empfohlene Trennung bei 800 Hz. Damit übernimmt der Treiber einen guten Teil des Mitteltons, den bei kleineren Systemen noch der Tieftöner spielen muss.
Die Eckdaten: 100 W AES Belastbarkeit, 109 dB Empfindlichkeit, 8 Ω Impedanz, Übertragungsbereich bis 20 kHz. Der Ferritmagnet, der eine 3"-Spule antreibt, ist entsprechend massiv, und so kommt der HD1480T auf 5,3 kg bei 75 mm Einbautiefe. Innerhalb der HD-Serie ist er das 1,4"-Modell mit der größten Spule und der tiefsten Einsatzgrenze.
Einsatz und Gehäuse
Ein 1,4"-Treiber mit 3"-Membran ist für Zweiwege-Systeme mit 12"-Tieftöner gebaut, bei denen der Übergang bei 800 Hz bis rund 1 kHz liegt. Die tiefe Trennung hält den Tieftöner aus dem Bereich heraus, in dem er zu bündeln beginnt, und die 3"-Membran hat genug Fläche, um dort ohne übermäßige Auslenkung zu arbeiten. Für Hornsysteme in der Musikbeschallung ist das der klassische Aufbau.
Der Schallaustritt misst 35 mm und passt auf alle 1,4"-Hörner. Bei 42.audio findest du dafür von 18Sound mehrere 1,4"-Hörner in verschiedenen Abstrahlwinkeln sowie einen 1,4"-Waveguide in der Kategorie Hörner & Waveguides. Bei Trennungen nahe 800 Hz muss das Horn selbst tief genug laden, also lieber ein großes Horn als ein kompakter Waveguide.
Worauf du achten solltest
- 3"-Titanmembran auf 1,4"-Anschluss: Trennung ab 800 Hz, Übertragungsbereich ab 500 Hz
- 100 W AES und 109 dB, passt zu 12"-Tieftönern in Zweiwege-Tops
- 5,3 kg Gewicht durch Ferritmagnet, Gehäuse und Rigging entsprechend auslegen
- 75 mm Einbautiefe hinter dem Horn einplanen
- 8 Ω, 35 mm Schallaustritt
Häufige Fragen
Welchen Tieftöner kombiniere ich mit dem HD1480T?
Einen 12"-Tieftöner in einem Zweiwege-Top, getrennt zwischen 800 Hz und 1 kHz. Die tiefe Trennung ist der Grund, diesen Treiber statt eines kleineren 1"-Modells zu nehmen.
Welches Horn braucht der HD1480T für 800 Hz?
Ein 1,4"-Horn, das tief genug lädt. Die großen 1,4"-Hörner von 18Sound sind dafür besser geeignet als flache Waveguides.
Was unterscheidet den HD1480T vom 2"-Schwestermodell?
Beide haben die gleiche 3"-Titanmembran, 100 W AES und 109 dB. Der Unterschied ist der Hornanschluss: 1,4" beim HD1480T, 2" beim Schwestermodell. Die Wahl richtet sich nach dem vorhandenen Horn.
Bei 42.audio bekommst du den 18SOUND HD1480T mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | HD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 109 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 75 |
| Gewicht (kg) | 5.3 |
