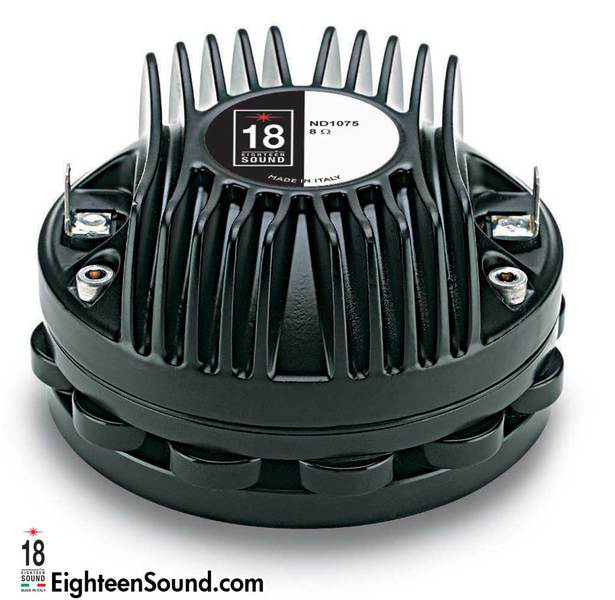

18SOUND ND1075
18SOUND (Eighteen Sound) ND1075 — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
1,75"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0043
Dokumente
18SOUND ND1075 — Kompressionstreiber
50 W AES · 108 dB Empfindlichkeit · Frequenzbereich 1600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 108 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.1 kg
- Einbautiefe: 53 mm
- Frequenzbereich: 1600 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.6 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0043
18Sound ND1075: 1"-Neodym-Treiber mit Titan-Dome, 108 dB und 50 W AES
Beim 18Sound ND1075 dreht sich alles um eine solide Grundausstattung: Titan-Dome, 1,75"-Schwingspule und ein Neodym-Magnetsystem an 8 Ω. Der 1"-Kompressionstreiber aus der ND-Reihe erreicht damit 108 dB Empfindlichkeit, verträgt 50 W AES und überträgt von 1,6 kHz bis 20.000 Hz.
Titan ist steif und leicht, aber wenig bedämpft – deshalb schätzen Entwickler den Werkstoff für einen präzisen, offenen Hochton, müssen aber Membranresonanzen am oberen Ende mit Horn und Filter im Griff behalten. Eighteen Sound hat den ND1075 als universellen 1"-Treiber für Zwei-Wege-Tops, Bühnenmonitore und Festinstallationen ausgelegt. Mit 1,1 kg und 53 mm Einbautiefe gehört er zur robusteren Fraktion der Reihe, die auf thermische Reserve statt auf minimales Gewicht setzt.
Einsatz und Gehäuse
Der 25-mm-Schallaustritt entspricht dem 1"-Standard; passende Hörner und Waveguides von 18Sound führt 42.audio in der Kategorie Hörner & Waveguides. Für PA-Tops empfiehlt sich ein Horn mit kontrollierter Abstrahlung, das die Richtwirkung bis zur Trennfrequenz hinunter hält; für Monitore und Hifi eher ein kurzer Waveguide.
Trenne nicht unter 1,6 kHz. Mit 50 W AES verträgt die 1,75"-Spule ordentlich Leistung, doch die Belastung eines Kompressionstreibers steigt zur unteren Grenze hin steil an: Je tiefer die Trennung, desto größer der Membranhub bei gleichem Pegel. Ein Hochpass mit 24 dB/Oktave oberhalb der Empfehlung und ein Limiter im aktiven Zweig sind die sinnvolle Absicherung. Im passiven Betrieb hilft ein Schutzkondensator in Serie vor dem eigentlichen Filter.
Worauf du achten solltest
- 108 dB an 8 Ω: kleine Endstufe genügt, Pegel zum Tieftöner per L-Pad oder DSP absenken.
- Titan-Dome: hohe Steifigkeit, klarer Hochton bis 20.000 Hz; Resonanzen über Filter und Horn kontrollieren.
- 1,75"-Schwingspule mit 50 W AES: Trennung ab 1,6 kHz, besser etwas darüber.
- 1,1 kg und 53 mm Einbautiefe: solide Magnetstruktur, im Gehäuse Platz einplanen.
Häufige Fragen
Ist der ND1075 für Bühnenmonitore geeignet?
Ja. 108 dB Empfindlichkeit und 50 W AES bringen genug Pegel für Wedges, und der Neodym-Antrieb hält das Gewicht bei 1,1 kg. Ein DSP mit Limiter ist im Monitorbetrieb ratsam, weil Rückkopplungen die Hochtonspule schnell überhitzen.
Welchen Verstärker sollte ich einsetzen?
Einen sauberen Kanal an 8 Ω mit Hochpass davor. Die benötigte Leistung ist gering; entscheidend ist, dass keine tieffrequenten Signale unterhalb der Trennung durchkommen.
Passiv oder aktiv trennen?
Beides funktioniert. Aktiv erlaubt Limiter und exakte Trennung bei 1,6 kHz oder darüber; passiv brauchst du einen Hochpass mit ausreichender Steilheit und ein Dämpfungsglied. Die Kurven aus dem Datenblatt-PDF bei 42.audio helfen bei der Filterauslegung.
Bei 42.audio bekommst du den 18SOUND ND1075 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 108 |
| Frequenz von (Hz) | 1600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 1.1 |
