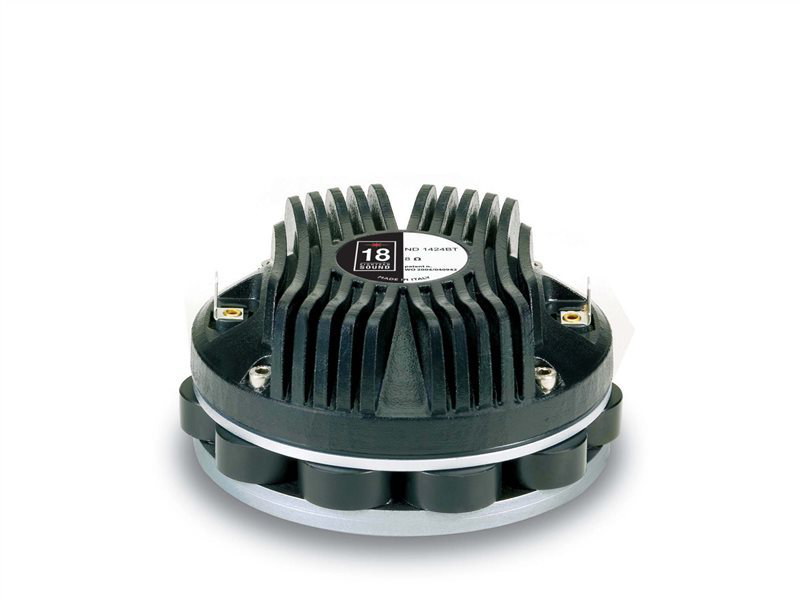

18SOUND ND1424BT
18SOUND (Eighteen Sound) ND1424BT — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
2,4"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-KD-18S-0040
Dokumente
18SOUND ND1424BT — Kompressionstreiber
70 W AES · 109 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.4 "
- Belastbarkeit: 70 W AES
- Empfindlichkeit: 109 dB
- Impedanz: 16 Ω
- Gewicht: 1.6 kg
- Einbautiefe: 54 mm
- Frequenzbereich: 800 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 35 mm (1.4 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0040
18Sound ND1424BT: kompakter 1,4"-Treiber mit 2,4"-Spule, 109 dB und 70 W AES
Zwischen den 1"-Treibern und den schweren 1,4"-Modellen mit 3"-Spule klafft eine Lücke, und der 18Sound ND1424BT füllt sie. Der Kompressionstreiber aus der ND-Reihe hat einen 1,4"-Hornanschluss mit 35 mm Schallaustritt, aber eine 2,4"-Schwingspule und einen Titan-Dome. Neodym-Antrieb, 16 Ω Impedanz (eine 8-Ω-Variante existiert), 109 dB Empfindlichkeit und 70 W AES Belastbarkeit sind die Eckdaten; das Gewicht liegt bei 1,6 kg, die Einbautiefe bei 54 mm.
Die Idee dahinter: Ein 1,4"-Hals erlaubt tiefere Trennungen und größere Hörner als ein 1"-Anschluss, ohne dass der Treiber Masse und Aufwand einer 3"-Konstruktion mitbringt. Der Übertragungsbereich beginnt bei 800 Hz, die empfohlene Trennung liegt bei 1,2 kHz. Damit ist der ND1424BT für kompakte Zwei-Wege-Tops und leichte Array-Elemente gedacht, bei denen der Tieftöner nicht bis weit über die Trennfrequenz hinaus sauber spielen muss.
Einsatz und Gehäuse
Der 35-mm-Austritt passt auf die 1,4"-Hörner von 18Sound, die 42.audio in der Kategorie Hörner & Waveguides führt – vom Konstant-Direktivitäts-Horn für Tops bis zum Waveguide für Array-Module. Achte darauf, dass das Horn die Abstrahlung bis in den Bereich der Trennfrequenz kontrolliert; ein zu kleines Horn verschenkt die Tieftonfähigkeit des Treibers.
Trenne bei 1,2 kHz oder darüber. Die untere Grenze von 800 Hz ist der Bereich, in dem der Treiber noch arbeitet, nicht der, in dem er dauerhaft belastet werden sollte. Mit 70 W AES und der 2,4"-Spule hat der ND1424BT solide Reserven, doch Membranhub und Verzerrungen steigen zur Untergrenze hin stark an. Ein steiler Hochpass und im aktiven Betrieb ein Limiter sind Standard. Die 16-Ω-Impedanz halbiert die Leistungsaufnahme gegenüber 8 Ω; wer zwei Treiber parallel betreibt, landet wieder bei 8 Ω.
Worauf du achten solltest
- 1,4"-Anschluss mit 35 mm Austritt: 1,4"-Hörner verwenden, keine Adapter auf 1".
- 16 Ω: halbe Leistungsaufnahme, zwei Treiber parallel ergeben 8 Ω.
- 2,4"-Schwingspule und 70 W AES: Trennung ab 1,2 kHz, Hochpass steil.
- 1,6 kg, 54 mm Einbautiefe: leichter als Treiber mit 3"-Spule, Abstützung am Horn trotzdem sinnvoll.
Häufige Fragen
Wann ist der ND1424BT die bessere Wahl gegenüber einem 1"-Treiber?
Wenn die Trennung unter der typischen 1"-Grenze liegen soll und ein größeres Horn geplant ist. Ab 1,2 kHz aufwärts spielt er mit 109 dB und 70 W AES, ohne die Masse eines Treibers mit 3"-Spule.
Passt der Treiber in ein kompaktes Top mit 12"-Tieftöner?
Ja, das ist ein typischer Einsatz. Der Tieftöner muss bis zur Trennung bei 1,2 kHz sauber arbeiten; das Horn sollte in der Breite zum Gehäuse passen und die Abstrahlung dort bereits kontrollieren.
Welche Endstufe brauche ich für 16 Ω?
Praktisch jede. Die Empfindlichkeit von 109 dB macht große Leistung überflüssig; wichtig ist ein Kanal mit sauberem Hochpass davor. Datenblatt-PDF und Chassis-Datenbank bei 42.audio liefern Frequenz- und Impedanzverlauf.
Bei 42.audio bekommst du den 18SOUND ND1424BT mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 70 |
| Empfindlichkeit (dB) | 109 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.4 |
| Einbautiefe (mm) | 54 |
| Gewicht (kg) | 1.6 |
