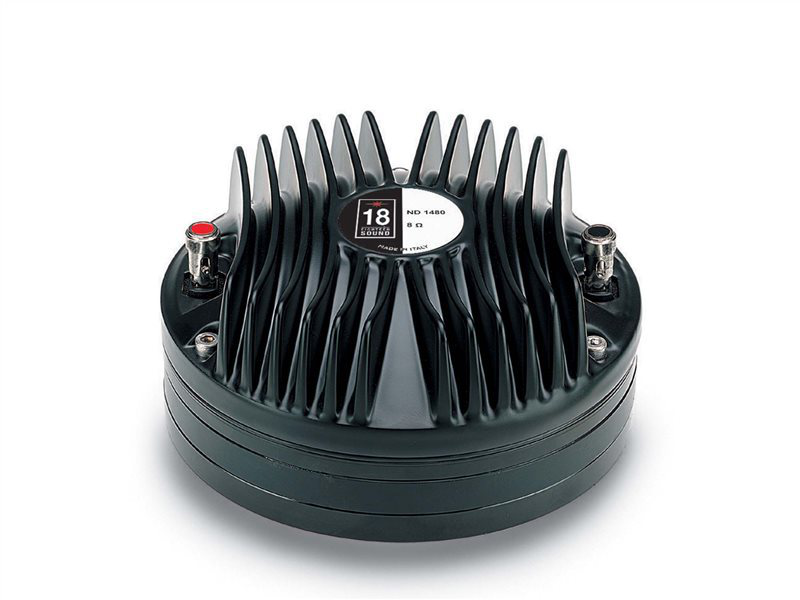

18SOUND ND1480
18SOUND (Eighteen Sound) ND1480 — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0035
Dokumente
18SOUND ND1480 — Kompressionstreiber
100 W AES · 110 dB Empfindlichkeit · Frequenzbereich 500 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 100 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.08 kg
- Einbautiefe: 62 mm
- Frequenzbereich: 500 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 35 mm (1.4 in)
- Empf. Trennung: 0.8 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0035
18Sound ND1480: 1,4"-Kompressionstreiber mit 110 dB, 3"-Titan-Spule und 100 W AES
Zwei-Wege-Tops mit großem Tieftöner brauchen einen Hochtontreiber, der tief trennt und trotzdem Dauerpegel aushält. Der 18Sound ND1480 ist dafür gebaut: 1,4"-Hornanschluss mit 35 mm Schallaustritt, 3"-Schwingspule, Titan-Dome, Neodym-Magnet. Er liefert 110 dB Empfindlichkeit, ist mit 100 W AES belastbar und arbeitet von 500 Hz bis 20.000 Hz. Die Impedanz beträgt 8 Ω, eine 16-Ω-Ausführung gibt es ebenfalls.
Innerhalb der ND-Reihe von Eighteen Sound steht der ND1480 für die Kombination aus hoher Empfindlichkeit und hoher Belastbarkeit im 1,4"-Format. Die 3"-Spule bringt Wicklungsfläche für die Wärmeabfuhr und eine große Membran, die tiefe Trennungen ohne übermäßigen Hub erlaubt. Mit 3,08 kg und 62 mm Einbautiefe ist der Treiber solide dimensioniert; das Gewicht sitzt im Magnetsystem und in der Rückkammer.
Einsatz und Gehäuse
Als Horn kommen 1,4"-Modelle von 18Sound in Frage, die 42.audio in der Kategorie Hörner & Waveguides führt. Für Tops mit Trennung um 800 Hz braucht es ein Horn, das in diesem Bereich noch akustisch lädt; für Line-Array-Module Waveguides mit passendem vertikalem Muster.
Die empfohlene Trennung von 800 Hz ist für den Dauerbetrieb der richtige Ausgangspunkt. 500 Hz beschreiben den Beginn des Arbeitsbereichs und bleiben Sonderfällen mit geringem Pegel oder sehr großen Hörnern vorbehalten. Mit 24 dB/Oktave getrennt und einem Limiter im aktiven Zweig nutzt du die 100 W AES sicher aus. Bei passiver Weiche gilt: Bauteile für 8 Ω rechnen, Dämpfungsglied für den Pegelunterschied zum Tieftöner einplanen, Schutzkondensator in Serie vorsehen. Bei 110 dB genügt eine kleine Endstufe; ein zu großer Verstärker ohne Limiter ist die häufigste Ursache für defekte Titan-Membranen.
Worauf du achten solltest
- 100 W AES an 3"-Schwingspule: hohe Dauerbelastbarkeit, Trennung ab 800 Hz.
- 110 dB Empfindlichkeit, 8 Ω: wenig Leistung nötig, Limiter statt großer Endstufe.
- 3,08 kg und 62 mm tief: Horn und Gehäuse auf Gewicht und Tiefe auslegen.
- Titan-Dome: hohe Steifigkeit, Hochton bis 20.000 Hz, empfindlich gegen tieffrequente Überlast.
Häufige Fragen
Was unterscheidet den ND1480 vom ND1480A?
Der ND1480A hat einen Aluminium-Dome, der ND1480 einen aus Titan. Titan ist steifer und verträgt mehr Leistung, Aluminium klingt weicher und ist stärker bedämpft. Für PA mit Dauerpegel ist der ND1480 die robustere Wahl.
Welches Horn für ein Top?
Ein 1,4"-Horn von 18Sound mit kontrollierter Abstrahlung und ausreichend Länge für 800 Hz. Auf der Produktseite bei 42.audio findest du das Datenblatt-PDF; die Kategorie Hörner & Waveguides listet die passenden Modelle.
Kann ich bei 500 Hz trennen?
Technisch beginnt dort der Arbeitsbereich, aber Belastbarkeit und Verzerrung sprechen dagegen. Für Dauerbetrieb bleib bei 800 Hz oder darüber; 500 Hz sind allenfalls bei niedrigen Pegeln und sehr großen Hörnern vertretbar.
Bei 42.audio bekommst du den 18SOUND ND1480 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 62 |
| Gewicht (kg) | 3.08 |
