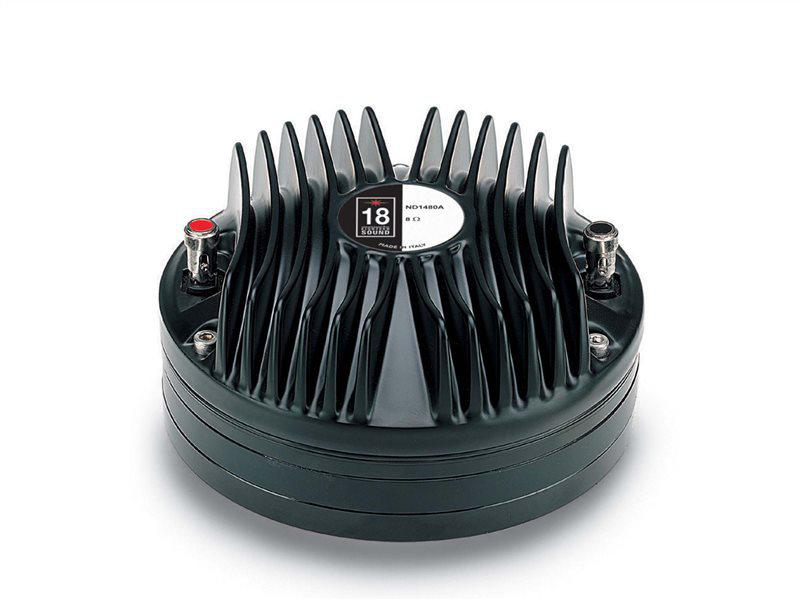

18SOUND ND1480A
18SOUND (Eighteen Sound) ND1480A — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Aluminium-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0052
Dokumente
18SOUND ND1480A — Kompressionstreiber
80 W AES · 111 dB Empfindlichkeit · Frequenzbereich 500 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 80 W AES
- Empfindlichkeit: 111 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.1 kg
- Einbautiefe: 62 mm
- Frequenzbereich: 500 – 20000 Hz
- Membranmaterial: Aluminum - Pen
- Schallaustritt: 35 mm (1.4 in)
- Empf. Trennung: 1.0 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0052
18Sound ND1480A: 1,4"-Treiber mit Aluminium-Dome, 111 dB und 80 W AES
111 dB Empfindlichkeit – der 18Sound ND1480A holt aus 3"-Schwingspule und Neodym-Antrieb einen Wirkungsgrad heraus, der selbst im 1,4"-Format auffällt. Die Membran besteht aus Aluminium, die Impedanz beträgt 8 Ω (16 Ω optional), die Belastbarkeit 80 W AES. Der Arbeitsbereich beginnt bei 500 Hz und endet bei 20.000 Hz, die empfohlene Trennung liegt bei 1,0 kHz.
Gegenüber der Titan-Version desselben Treibers ist der ND1480A die tonal weichere Wahl. Aluminium bedämpft Membranresonanzen stärker, wodurch der obere Hochton weniger hart wirkt; dafür liegt die Belastbarkeit etwas niedriger und die Trennempfehlung etwas höher. Eighteen Sound hat ihn für Tops, Monitore und Installationen ausgelegt, bei denen Klangcharakter und Effizienz wichtiger sind als das letzte Watt Dauerleistung. Gewicht 3,1 kg, Einbautiefe 62 mm.
Einsatz und Gehäuse
Passende 1,4"-Hörner von 18Sound stehen bei 42.audio in der Kategorie Hörner & Waveguides. Für eine Trennung um 1,0 kHz genügen auch mittelgroße Hörner; wer die Abstrahlung bis in den Mittelton kontrollieren will, greift zu größeren Konstant-Direktivitäts-Modellen.
Mit 80 W AES an einer 3"-Spule hat der ND1480A ordentlich Reserve, doch bei 111 dB bringt jedes Watt sehr viel Pegel. Die Gefahr liegt weniger in thermischer Überlast als in tieffrequenter Energie unterhalb der Trennung. Trenne daher nicht unter 1,0 kHz, mit steiler Flanke; 500 Hz beschreiben nur den Beginn des Arbeitsbereichs. Ein Limiter im aktiven Hochtonzweig kostet wenig Aufwand und rettet Membranen. Passiv rechnest du die Weiche für 8 Ω und planst ein kräftiges Dämpfungsglied, denn kaum ein Tieftöner erreicht die Empfindlichkeit dieses Treibers.
Worauf du achten solltest
- 111 dB an 8 Ω: sehr effizient, Pegelabsenkung zum Tieftöner ist Pflicht.
- Aluminium-Dome: sanfterer Hochton als Titan, 80 W AES Belastbarkeit.
- Trennung ab 1,0 kHz, Arbeitsbereich ab 500 Hz: Hochpass steil, Limiter empfohlen.
- 3,1 kg, 62 mm Einbautiefe, 35 mm Schallaustritt: auf 1,4"-Hörner ausgelegt.
Häufige Fragen
Warum liegt die Trennempfehlung höher als beim Titan-Modell?
Aluminium ist weniger steif und mechanisch weniger belastbar als Titan. Eine Trennung ab 1,0 kHz begrenzt den Membranhub und hält Verzerrungen und Ausfallrisiko klein, ohne den Klangvorteil der Membran aufzugeben.
ND1480A oder ND1480?
Der ND1480 mit Titan verträgt mehr Leistung und darf tiefer getrennt werden; der ND1480A mit Aluminium klingt weicher und hat mit 111 dB etwas mehr Empfindlichkeit. Für Sprache, Hifi-Hörner und Monitore ist der ND1480A oft die angenehmere Wahl.
Welcher Verstärker passt?
Ein kleiner, sauberer Kanal an 8 Ω. Wichtiger als Leistung sind Hochpass und Limiter. Datenblatt-PDF und Chassis-Datenbank bei 42.audio liefern Frequenz- und Impedanzgang für die Weichenauslegung.
Bei 42.audio bekommst du den 18SOUND ND1480A mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Empfindlichkeit (dB) | 111 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 62 |
| Gewicht (kg) | 3.1 |
