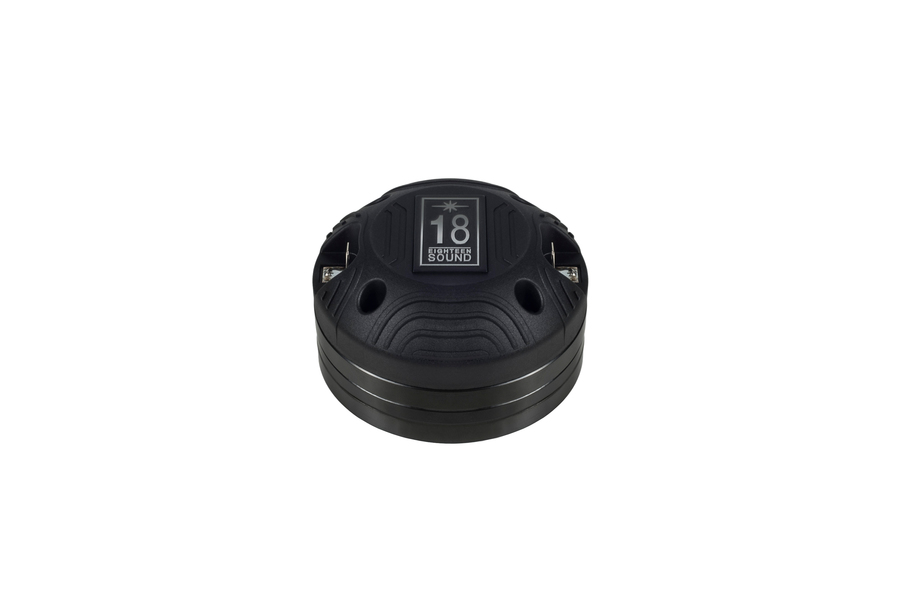

18SOUND ND1TP
18SOUND (Eighteen Sound) ND1TP — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome · nur 85 mm
1,75"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0041
Dokumente
18SOUND ND1TP — Kompressionstreiber
50 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 0.9 kg
- Einbautiefe: 46 mm
- Frequenzbereich: 1600 – 20000 Hz
- Membranmaterial: Titanium - Pen
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.6 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0041
18Sound ND1TP: 1"-Kompressionstreiber mit Titan-Dome, 110 dB und 85 mm Baugröße
Wenig Platz, viel Pegel: Der 18Sound ND1TP packt einen Neodym-Antrieb, eine Titan-Kalotte und eine 1,75"-Schwingspule in ein Gehäuse mit nur 85 mm Durchmesser. Er ist das Titan-Gegenstück zum ND1P in der ND-Serie und zielt auf kompakte Tops, Monitore und Zeilenlautsprecher, in denen ein 1"-Treiber mit möglichst weiter Höhenwiedergabe gefragt ist, ohne dass Gewicht oder Bautiefe wachsen dürfen.
Die Kennwerte sind für die Baugröße bemerkenswert: 110 dB Empfindlichkeit an 8 Ω, 50 W AES Belastbarkeit, 46 mm Einbautiefe und 0,9 kg Gewicht. Titan ist steif und leicht, weshalb die erste Aufbrechresonanz der Kalotte hoch liegt und der Treiber bis an das obere Ende des Hörbereichs auflöst. Diese Steifigkeit ist zugleich der Grund, warum Titan-Treiber im Präsenzbereich direkter und heller wirken als Polymer-Membranen. Wer das mag oder per DSP entzerrt, bekommt mit dem ND1TP einen sehr kleinen Treiber mit dem Auflösungsvermögen einer deutlich größeren Klasse.
Einsatz und Gehäuse
Als 1"-Treiber mit 25 mm Schallaustritt passt der ND1TP auf alle 1"-Hörner und Waveguides von 18Sound, von breit abstrahlenden Modellen für Monitore über enger bündelnde Hörner für Weitwurf bis zum Waveguide für Konstruktionen mit Fokus auf gleichmäßigem Rundstrahlverhalten. Die kurze Bautiefe erlaubt es, das Horn nah an die Schallwand zu holen und den Treiber in Gehäusen zu verbauen, in denen ein größerer Neodym-Treiber hinten anstoßen würde.
Bei der Trennfrequenz gilt 1,6 kHz als Empfehlung und als Untergrenze zugleich. Praktikabel ist eine aktive Trennung mit 24 dB/Oktave direkt dort oder eine passive Weiche mit 12 dB/Oktave, die dann etwas höher angesetzt werden sollte. Die 50 W AES sind die Dauerbelastbarkeit oberhalb der empfohlenen Trennung; darunter steigt der Hub der 1,75"-Spule schnell an. Für eine Zwei-Wege-Box mit mittelgroßem Tieftöner deckt der ND1TP den gesamten Hochtonbereich ab und braucht dank 110 dB nur wenig Verstärkerleistung.
Worauf du achten solltest
- 8 Ω (auch als 16 Ω): hohe Empfindlichkeit, deshalb Pegelanpassung zum Tieftöner in der Weiche einplanen.
- Nur 85 mm Durchmesser und 46 mm Einbautiefe: geeignet für schmale Säulen und flache Tops.
- 0,9 kg Gewicht: Neodym statt Ferrit, gut für hängende Boxen und mobile Systeme.
- Titan-Kalotte auf 1,75"-Spule: weite Höhenwiedergabe, im Präsenzbereich gegebenenfalls per EQ zähmen.
- Trennung nicht unter 1,6 kHz, Hochpass steil ausführen und Limiter setzen.
Häufige Fragen
ND1TP oder ND1P – Titan oder Polyethylen?
Der ND1TP liefert 110 dB und reicht in den Höhen weiter, der ND1P mit Polyethylen klingt weicher und ist kaum leiser. Für Musikwiedergabe mit hohem Detailanspruch und DSP-Entzerrung ist Titan die Wahl, für Sprache und einfache Passivweichen eher Polyethylen.
Welches Horn passt zum ND1TP?
Jedes 1"-Horn mit passendem Schraubbild, aus dem 18Sound-Programm die Modelle der Kategorie Hörner und Waveguides. Die Wahl richtet sich nach der gewünschten Abstrahlung: breit für Monitore und Nahfeld, eng für Weitwurf-Tops.
Wie viel Verstärkerleistung ist sinnvoll?
Bei 110 dB reichen wenige Watt für hohe Pegel. Wichtiger als die nominelle Leistung ist ein Hochpass bei 1,6 kHz oder darüber sowie ein Limiter, der die 50 W AES absichert. 42.audio bietet das Datenblatt als PDF und die Chassis-Datenbank für den Vergleich innerhalb der ND-Serie.
Bei 42.audio bekommst du den 18SOUND ND1TP mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 46 |
| Gewicht (kg) | 0.9 |
