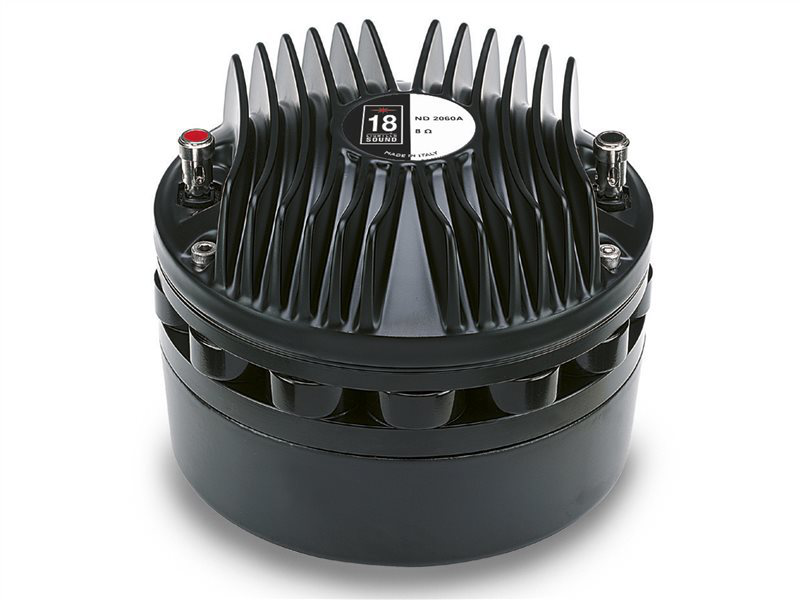

18SOUND ND2060A
18SOUND (Eighteen Sound) ND2060A — 2" / 2 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Aluminium-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0049
Dokumente
18SOUND ND2060A — Kompressionstreiber
80 W AES · 110 dB Empfindlichkeit · Frequenzbereich 500 Hz – 20000 Hz
Technische Daten
- Durchmesser: 2 "
- Schwingspule: 3 "
- Belastbarkeit: 80 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.2 kg
- Einbautiefe: 99 mm
- Frequenzbereich: 500 – 20000 Hz
- Membranmaterial: Aluminum - Pen
- Schallaustritt: 50 mm (2.0 in)
- Empf. Trennung: 0.8 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0049
18Sound ND2060A: 2"-Kompressionstreiber mit Aluminium-Membran, 110 dB, 3"-Spule
Aluminium statt Titan: Der 18Sound ND2060A ist die Variante des ND2060 mit Aluminium-Membran. Der Rest bleibt gleich, also 2"-Hornanschluss mit 50 mm Schallaustritt, 3"-Schwingspule, Neodym-Magnet, 99 mm Einbautiefe und 3,2 kg Gewicht. In der ND-Serie steht er für die Anwendung, bei der ein großer Treiber den Mittelton ab 0,8 kHz übernehmen und dabei möglichst unauffällig klingen soll.
Aluminium hat einen geringeren E-Modul als Titan, aber eine höhere innere Dämpfung. Die Aufbrechresonanzen der Kalotte liegen etwas tiefer, verlaufen jedoch breiter und mit geringerer Güte. Praktisch heißt das: weniger Härte in den oberen Mitten und ein Hochtonverlauf, der sich oft mit weniger Entzerrung zufriedengibt. Die Empfindlichkeit fällt mit 110 dB an 8 Ω sogar einen Tick höher aus als beim Titan-Modell, die Belastbarkeit ist mit 80 W AES angegeben. Das Übertragungsband endet bei 20.000 Hz.
Einsatz und Gehäuse
Für den 2"-Anschluss gibt es im 18Sound-Sortiment passende Modelle in der Kategorie Hörner und Waveguides. Der ND2060A profitiert von einem Horn, das im Mittelton noch sauber lädt, denn sein Vorteil liegt genau dort: Ein 3"-Membran-Treiber auf einem ausreichend großen Horn spielt einen großen Tieftöner bereits bei 800 Hz frei und entlastet ihn von den Aufbrechresonanzen, die Papierkonusse in diesem Bereich zeigen. Die Abstrahlwinkel lassen sich dort direkt vergleichen.
Empfohlene Trennung ist 0,8 kHz; darunter sollte nicht getrennt werden. Mit einem 24-dB-Filter direkt an dieser Grenze bleibt die 80 W AES Belastbarkeit voll nutzbar. Passiv ist ein Hochpass mit 12 dB/Oktave möglich, dann aber etwas höher angesetzt. Dank 110 dB braucht der Treiber in einer Zwei-Wege-Box in aller Regel eine Pegelabsenkung gegenüber dem Tieftöner, was in der Weiche als Spannungsteiler oder im DSP als Gain-Offset zu berücksichtigen ist. Für Drei-Wege-Systeme mit Mitteltöner reicht der ND2060A ebenfalls, dann mit höherer Trennung und mehr Reserve.
Worauf du achten solltest
- Impedanz 8 Ω oder 16 Ω: bei 110 dB Empfindlichkeit Pegelanpassung zum Tieftöner einplanen.
- 3,2 kg und 99 mm Einbautiefe: Rückwandabstand hinter dem Horn prüfen.
- Aluminium-Membran auf 3"-Spule: gutmütiger Mittelton, Band bis 20.000 Hz.
- 80 W AES: Limiter setzen, Trennung nicht unter 0,8 kHz.
- Neodym-Magnet: geringes Gewicht für die Größe, kein Streufeld-Problem durch Ferrit.
Häufige Fragen
ND2060A oder ND2060 – wann Aluminium?
Der ND2060A liegt bei 110 dB und 80 W AES, der ND2060 ist einen Tick weniger empfindlich, verträgt aber mehr Dauerleistung. Wer maximale Dauerlast und das letzte Stück Höhenreichweite braucht, nimmt Titan; wer einen ruhigeren Mittelton ohne harten Präsenzbereich will, ist mit Aluminium besser bedient.
Welche Trennfrequenz ist für den ND2060A sinnvoll?
Ab 0,8 kHz aufwärts. Bei 800 Hz mit steilem Filter deckt der Treiber den kompletten Bereich über einem großen Tieftöner ab. Wer deutlich höher trennt, gewinnt Sicherheit für die Membran und hat immer noch die Mitteltonqualität der 3"-Spule.
Welches Horn passt zum ND2060A?
Jedes 2"-Horn mit passendem Lochbild, von 18Sound die Modelle der Hörner-Kategorie. Für eine tiefe Trennung sollte das Horn groß genug sein, um noch bei 800 Hz zu laden. Datenblatt-PDF und Chassis-Datenbank stehen bei 42.audio bereit.
Bei 42.audio bekommst du den 18SOUND ND2060A mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 2 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 99 |
| Gewicht (kg) | 3.2 |
