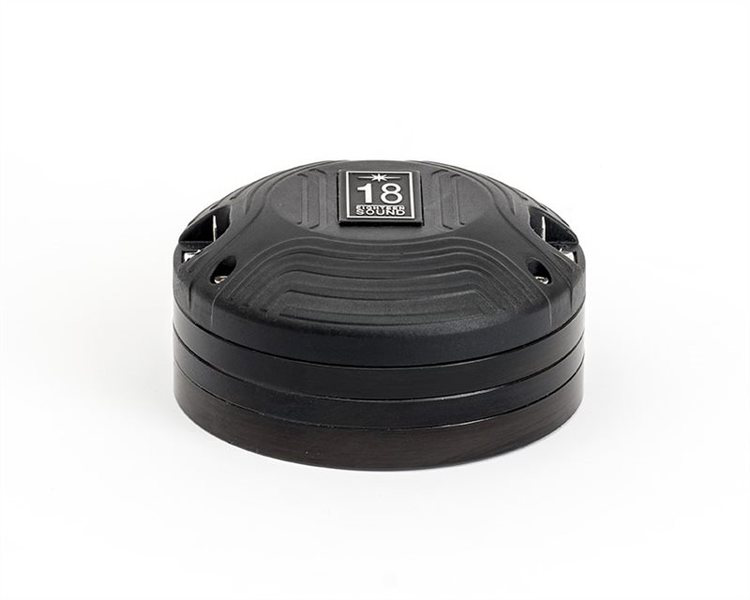

18SOUND ND2T
18SOUND (Eighteen Sound) ND2T — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
2,4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0039
Dokumente
18SOUND ND2T — Kompressionstreiber
80 W AES · 110 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.4 "
- Belastbarkeit: 80 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.5 kg
- Einbautiefe: 76 mm
- Frequenzbereich: 800 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 36 mm (1.4 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0039
18Sound ND2T: 1,4"-Kompressionstreiber mit Titan-Dome, 2,4"-Spule und 110 dB
Zwischen den 1"-Treibern und den großen 2"-Modellen der ND-Serie sitzt der 18Sound ND2T: ein 1,4"-Kompressionstreiber mit 36 mm Schallaustritt, Titan-Membran auf 2,4"-Schwingspule und Neodym-Magnet. Mit 76 mm Einbautiefe und 1,5 kg Gewicht bleibt er handlich, liefert aber 110 dB Empfindlichkeit an 8 Ω und 80 W AES Belastbarkeit. Damit ist er der typische Hochtöner für mittelgroße Zwei-Wege-Tops, die mehr Pegel und tiefere Trennung brauchen, als ein 1"-Treiber hergibt, ohne gleich das Gewicht eines 2"-Systems zu tragen.
Die 2,4"-Spule ist der entscheidende Unterschied zur 1"-Klasse: mehr Membranfläche, mehr Wärmekapazität, weniger Hub bei gleicher Frequenz. Das erlaubt eine empfohlene Trennung von 1,2 kHz und ein Übertragungsband bis 20.000 Hz. Titan hält die erste Aufbrechresonanz hoch, deshalb bleibt die Höhenwiedergabe trotz der größeren Membran ausgedehnt. Im Präsenzbereich wirkt der ND2T wie alle Titan-Treiber direkt und kräftig, was sich mit DSP gut nutzen lässt.
Einsatz und Gehäuse
Der 1,4"-Anschluss öffnet bei 18Sound eine breite Hornauswahl in der Kategorie Hörner und Waveguides: Modelle für gerichtete Abstrahlung, breiter abdeckende Hörner, Weitwurfhörner, ein 3D-gedrucktes Horn und ein Waveguide aus Aluminium. Die Wahl richtet sich nach Raum und Distanz. Für Tops, die eine Halle ausleuchten sollen, ist ein enger abstrahlendes Horn sinnvoll, für Nahfeld und Monitore ein breiteres. Ein größeres Horn hilft zudem, die Abstrahlung bis zur Trennfrequenz zu kontrollieren.
Die Trennung sollte bei 1,2 kHz oder darüber liegen, aktiv mit 24 dB/Oktave direkt an der Empfehlung, passiv mit mindestens 12 dB/Oktave und etwas höherem Ansatz. Die 80 W AES gelten oberhalb dieser Grenze. Als Partner passen mittelgroße Tieftöner in Zwei-Wege-Tops, die bis 1,2 kHz noch sauber spielen. Bei 110 dB liegt der Treiber deutlich über dem Wirkungsgrad üblicher Tieftöner, weshalb eine Pegelanpassung im DSP oder ein Spannungsteiler in der Passivweiche einzuplanen ist.
Worauf du achten solltest
- 8 Ω oder 16 Ω: bei 110 dB Empfindlichkeit Pegelanpassung zum Tieftöner vorsehen.
- 1,5 kg und 76 mm Einbautiefe: leichter als ein 2"-Treiber, passt in kompakte Tops.
- 2,4"-Schwingspule mit 80 W AES: Trennung ab 1,2 kHz, steile Filter verwenden.
- Titan-Dome: Band bis 20.000 Hz, Präsenzbereich gegebenenfalls per EQ anpassen.
- Neodym-Magnet: hoher Antrieb bei geringem Gewicht, unempfindlich gegen Hitze im Dauerbetrieb bei Limiter-Einsatz.
Häufige Fragen
Warum ein 1,4"-Treiber statt 1" oder 2"?
Der ND2T trennt mit 1,2 kHz tiefer als ein 1"-Treiber und entlastet den Tieftöner im oberen Mittelton, wiegt aber mit 1,5 kg deutlich weniger als ein 2"-Modell mit 3"-Spule. Für mittelgroße Tops ist das der beste Kompromiss aus Pegel, Gewicht und Hornauswahl.
Welches Horn empfiehlt sich für den ND2T?
Alle 1,4"-Hörner und Waveguides von 18Sound passen, vom engen Weitwurfhorn bis zum Aluminium-Waveguide. Enge Abstrahlung für Weitwurf, breite für Nahfeld. Datenblatt-PDF und Chassis-Datenbank bei 42.audio helfen beim Vergleich.
Wie viel Verstärkerleistung braucht der ND2T?
Wenig. Mit 110 dB liefert er mit wenigen Watt hohe Pegel. Ein Kanal mit ungefähr dem Doppelten der 80 W AES an 8 Ω ist üblich, immer mit Limiter und Hochpass bei 1,2 kHz oder höher.
Bei 42.audio bekommst du den 18SOUND ND2T mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.4 |
| Einbautiefe (mm) | 76 |
| Gewicht (kg) | 1.5 |
