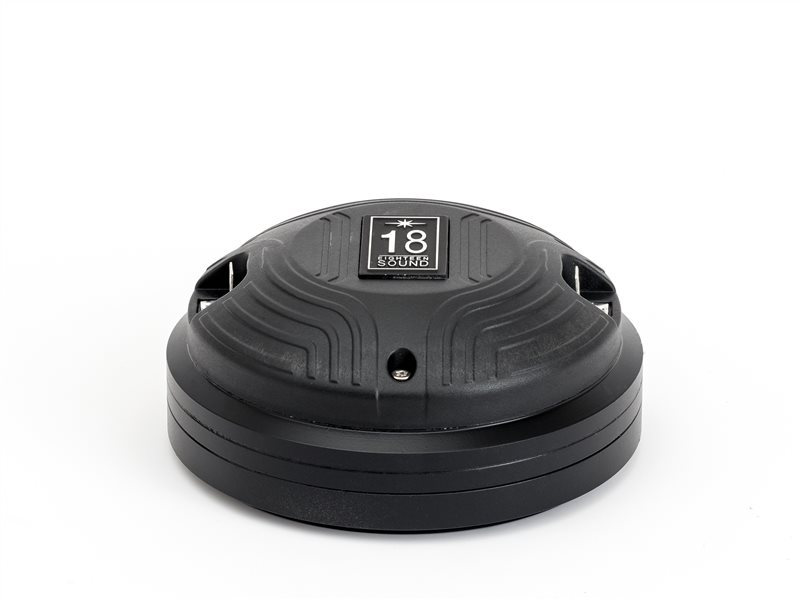

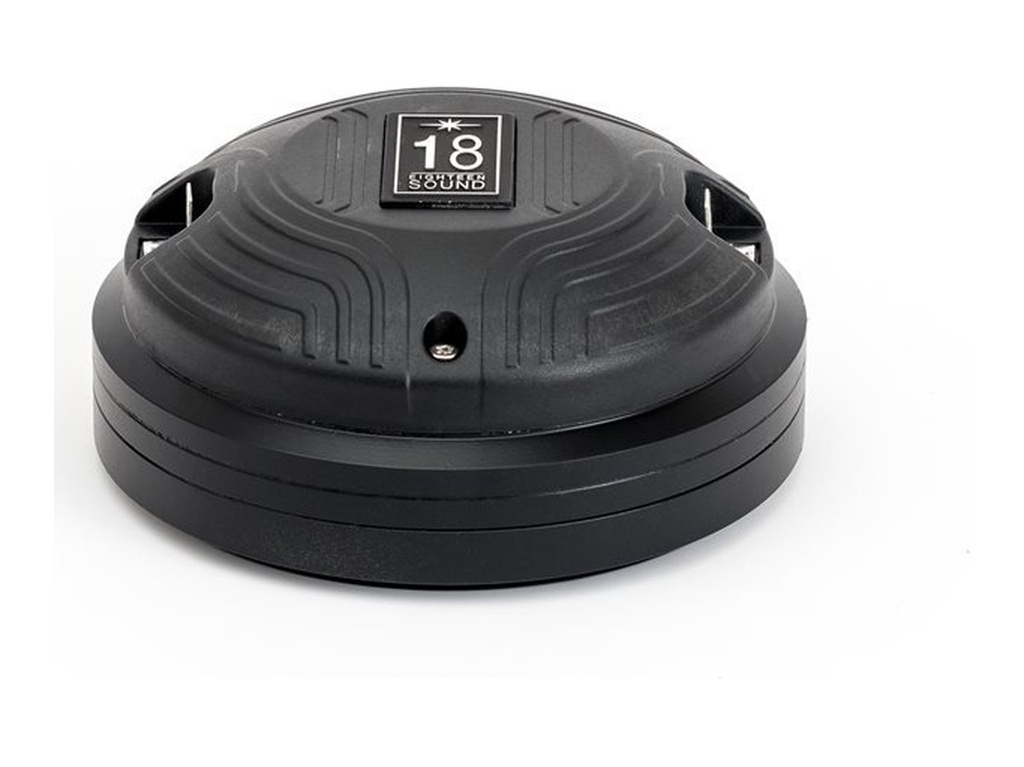

18SOUND ND3SA
18SOUND (Eighteen Sound) ND3SA — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Aluminium-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0055
Dokumente
18SOUND ND3SA — Kompressionstreiber
110 W AES · 112 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 110 W AES
- Empfindlichkeit: 112 dB

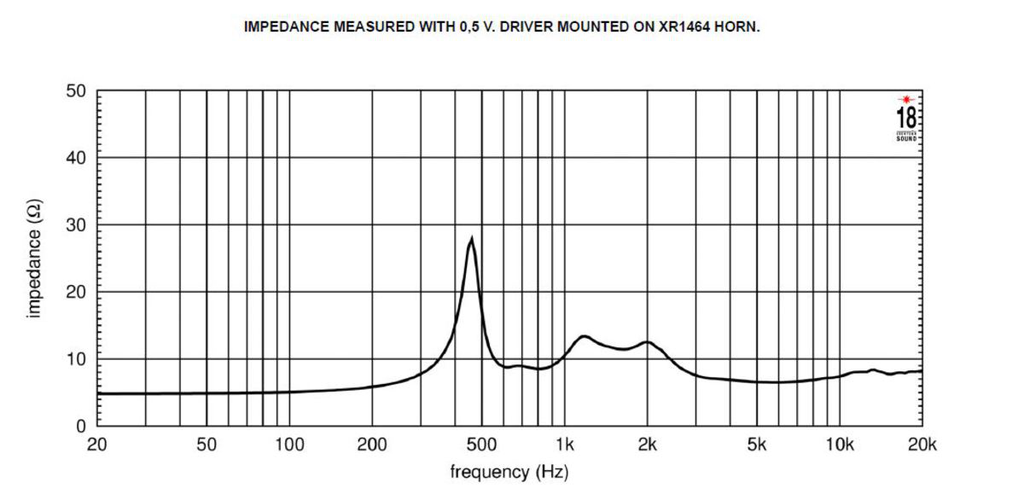

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.3 kg

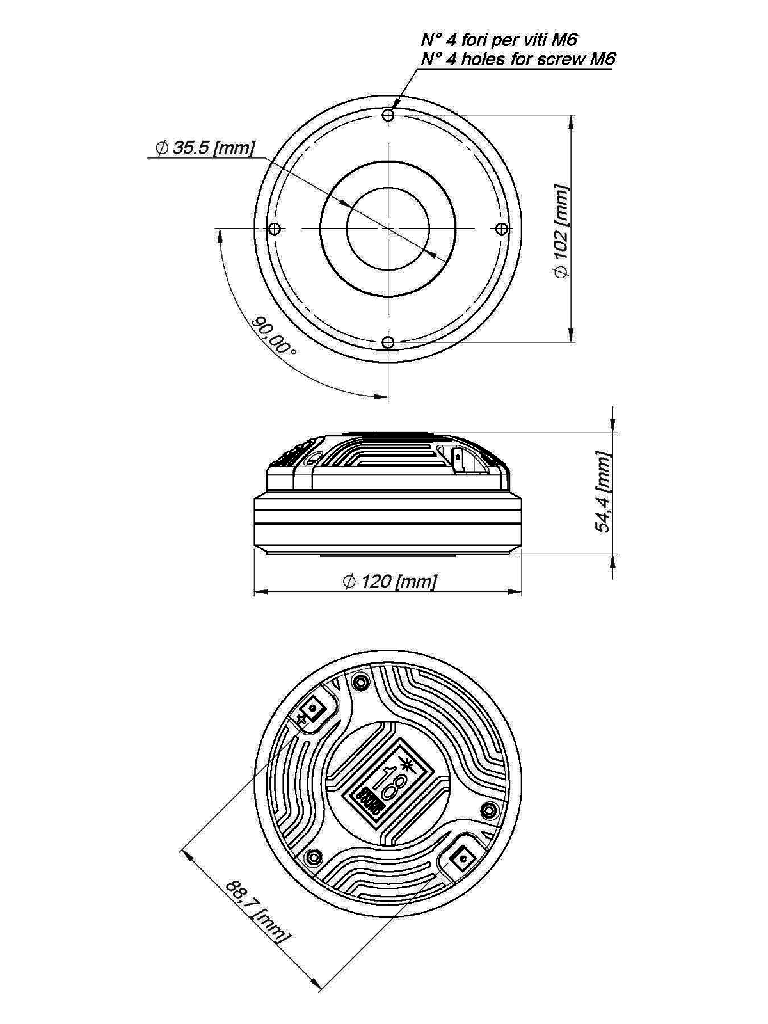

- Einbautiefe: 53 mm
- Frequenzbereich: 800 – 20000 Hz
- Membranmaterial: Aluminum - Pen
- Schallaustritt: 36 mm (1.4 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0055
18Sound ND3SA: 1,4"-Treiber mit Aluminiummembran und verstärktem Neodymantrieb
Bei 2,3 kg ist klar, wo der Unterschied zum leichteren ND3A liegt: Der ND3SA von 18Sound (Eighteen Sound) trägt das größere Magnetsystem der S-Ausführungen in der ND-Serie. Mehr Magnetmaterial am Luftspalt heißt höhere Flussdichte, also mehr Kraft auf der 3"-Schwingspule bei gleichem Strom. Für einen Kompressionstreiber bedeutet das vor allem bessere Kontrolle der Membran im unteren Übertragungsbereich und geringere Verzerrungen, wenn das Horn bei tiefen Trennfrequenzen die Membran stark belastet.
Die Aluminiumkalotte ist die klanglich zurückhaltende Wahl innerhalb der Serie: Aluminium dämpft Membranresonanzen besser als Titan und macht den Hochton weniger scharf. Die Eckdaten: 112 dB Empfindlichkeit, 110 W AES, Übertragungsbereich 800 Hz bis 20.000 Hz, 8 Ω, 36 mm Schallaustritt mit 1,4"-Flansch und 53 mm Bautiefe.
Einsatz und Gehäuse
Der ND3SA ist für Systeme gedacht, in denen der Hochtontreiber möglichst tief ansetzen soll, ohne dass die Feinzeichnung leidet – etwa 2-Wege-Studiomonitore mit großem Tieftöner, Theater- und Kinobeschallung oder Hornsysteme im Wohnraum, bei denen der Mitteltonbereich weitgehend vom Hochtonhorn getragen wird. Die empfohlene Trennfrequenz beträgt 1,2 kHz, die untere Grenze 800 Hz; mit dem stärkeren Antrieb kommt der Treiber der Grenze näher als die leichten Ausführungen, sofern das Horn mitspielt.
Zur Hornwahl: 18Sound bietet mit XT1464, XR1464C, XR1496C, PR614 und dem H860 3D Print klassische 1,4"-Hörner an, dazu den Waveguide XG14 Alu. Für Monitoring und Heimanwendung passt der Waveguide, für Beschallung ein Horn mit der zum Raum passenden Abstrahlung. Elektrisch: Hochpass mit 24 dB/Oktave, Limiter, und bei Passivbetrieb ein Serienkondensator vor der eigentlichen Weiche.
Worauf du achten solltest
- 8 Ω Nennimpedanz – Standardlast, keine Besonderheiten am Verstärker.
- 2,3 kg – deutlich schwerer als der ND3A, Hornflansch und Rückwand entsprechend auslegen.
- Aluminiummembran mit 3"-Spule: bedämpfter Hochton, 110 W AES Belastbarkeit.
- 53 mm Bautiefe – trotz größerem Antrieb kompakt in der Länge.
- 1,4"-Austritt (36 mm) – zu Hörnern mit 1,4"-Anschluss.
Häufige Fragen
ND3SA oder ND3A – wann welcher?
Membran, Spule und Austritt sind gleich; der ND3SA hat den größeren Magneten und 8 Ω, der ND3A 16 Ω und weniger Gewicht. Wer tief trennt oder hohe Dauerpegel fährt, profitiert vom stärkeren Antrieb. Für leichte Boxen und Parallelbetrieb ist der ND3A die praktischere Wahl.
Warum eine Aluminiummembran, wenn Titan robuster ist?
Weil Aluminium mehr innere Dämpfung hat und Resonanzen der Kalotte schwächer ausfallen. Für Anwendungen, in denen Klangfarbe wichtiger ist als das letzte dB Spitzenpegel, ist das ein Vorteil. Mit 110 W AES ist auch die Aluminiumversion für den Dauerbetrieb ausgelegt.
Welches Horn für ein Heim-Hornsystem?
Ein Waveguide wie der XG14 Alu oder ein Horn mit breiter, gleichmäßiger Abstrahlung. Im Wohnraum zählt konstante Bündelung über die Frequenz mehr als Reichweite. Dazu eine Trennung bei 1,2 kHz oder höher, damit der Treiber entspannt arbeitet.
Bei 42.audio bekommst du den 18SOUND ND3SA mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 110 |
| Empfindlichkeit (dB) | 112 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 2.3 |
