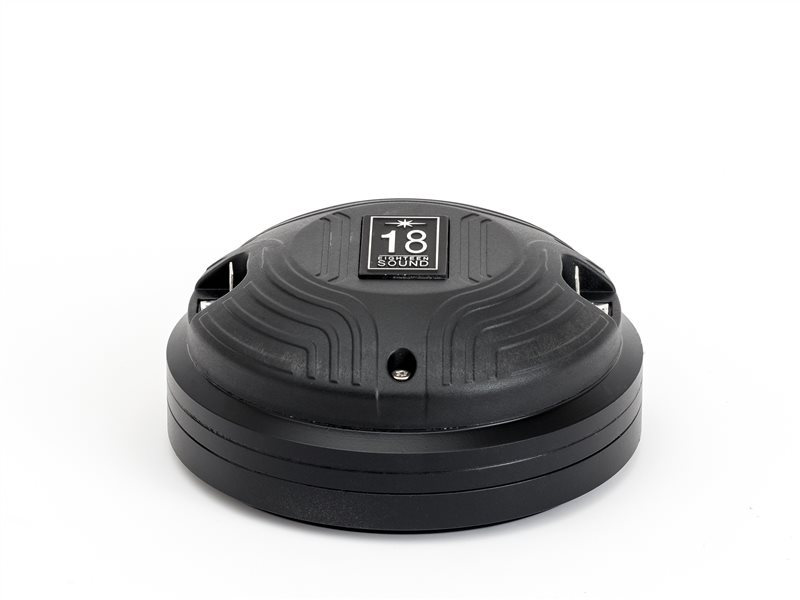

18SOUND ND3ST
18SOUND (Eighteen Sound) ND3ST — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · Titan-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0038
Dokumente
18SOUND ND3ST — Kompressionstreiber
120 W AES · 112 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 120 W AES
- Empfindlichkeit: 112 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.3 kg
- Einbautiefe: 53 mm
- Frequenzbereich: 800 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 36 mm (1.4 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-KD-18S-0038
18Sound ND3ST: 1,4"-Treiber mit Titanmembran, 120 W AES und großem Neodymantrieb
Titanmembran, 3"-Schwingspule, 1,4"-Austritt und ein Magnetsystem, das den Treiber auf 2,3 kg bringt: Der ND3ST ist die Titan-Ausführung mit dem großen Antrieb unter den 1,4"-Treibern der ND-Serie von 18Sound (Eighteen Sound). 120 W AES Belastbarkeit und 112 dB Empfindlichkeit stehen für einen Treiber, der in 2-Wege-Topteilen und Hornsystemen den Mittelhochton ab 800 Hz übernehmen kann – bei Trennung nach Empfehlung ab 1,2 kHz.
Warum der große Antrieb? Ein Kompressionstreiber arbeitet gegen die Luftlast im Kompressionsraum und im Hornhals. Je tiefer die Trennung, desto größer die Auslenkung der Membran und desto mehr Kraft muss die Spule aufbringen. Ein stärkerer Magnet erhöht die Kraft je Ampere, verbessert die elektrische Dämpfung und senkt den Klirr bei hohen Pegeln. Bautiefe 53 mm, Schallaustritt 36 mm, Nennimpedanz 8 Ω.
Einsatz und Gehäuse
Mit 1,4"-Flansch passt der ND3ST auf die 18Sound-Hörner XT1464, XR1464C, XR1496C, PR614 und H860 3D Print sowie auf den Waveguide XG14 Alu. In einem PA-Topteil mit großem Tieftöner ist ein Horn mit definierter Abstrahlung sinnvoll, im Studiomonitor der Waveguide. Die Hornwahl bestimmt auch die praktikable Trennfrequenz: Ein kleines Horn hört unterhalb von 1,2 kHz auf zu laden, dann nützt auch der stärkste Antrieb nichts.
Elektrisch gilt: Hochpass mindestens 24 dB/Oktave, Limiter, kein Betrieb ohne Horn. 120 W AES sind eine Angabe für bandbegrenztes Rauschsignal – im Betrieb liegt die mittlere Leistung am Hochtontreiber weit darunter, weil das Musikspektrum oberhalb von 1,2 kHz wenig Energie trägt. Der Verstärker darf also klein sein, muss aber sauber begrenzen oder besser gar nicht clippen.
Worauf du achten solltest
- 8 Ω, 112 dB – kleine Endstufe reicht, Limiter und Hochpass sind wichtiger als Leistung.
- 2,3 kg – der Treiber hängt am Horn, Hornflansch und Gehäusebefestigung entsprechend dimensionieren.
- Titanmembran, 3"-Spule, 120 W AES – für Dauerbetrieb bei hohem Pegel ausgelegt.
- 36 mm Austritt mit 1,4"-Flansch, 53 mm Bautiefe.
- Untere Grenze 800 Hz – Hochpass nie darunter, Empfehlung 1,2 kHz.
Häufige Fragen
ND3ST oder ND3T?
Gleiche Titanmembran, gleiche Spule, gleicher Austritt. Der ND3ST hat den größeren Antrieb, 120 W AES und 2,3 kg; der ND3T ist die leichtere Version mit weniger Belastbarkeit. Für laute Boxen und tiefe Trennung ist der ST die sichere Wahl.
Kann ich den ND3ST in einem 3-Wege-System einsetzen?
Ja, dann trennst du höher als 1,2 kHz und der Treiber arbeitet weit von seiner Untergrenze entfernt. Der große Antrieb ist dann nicht ausgereizt, bringt aber niedrigen Klirr und thermische Reserven im Dauerbetrieb.
Welches Horn passt für Beschallung?
Ein 1,4"-Horn mit der zum Raum passenden Abstrahlung: XT1464, XR1464C oder XR1496C von 18Sound, alternativ das H860 3D Print oder der PR614. Die Abstrahlwinkel stehen bei den Hörnern; vergleiche sie mit den Abmessungen deiner Publikumsfläche.
Bei 42.audio bekommst du den 18SOUND ND3ST mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | ND |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 120 |
| Empfindlichkeit (dB) | 112 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 2.3 |
