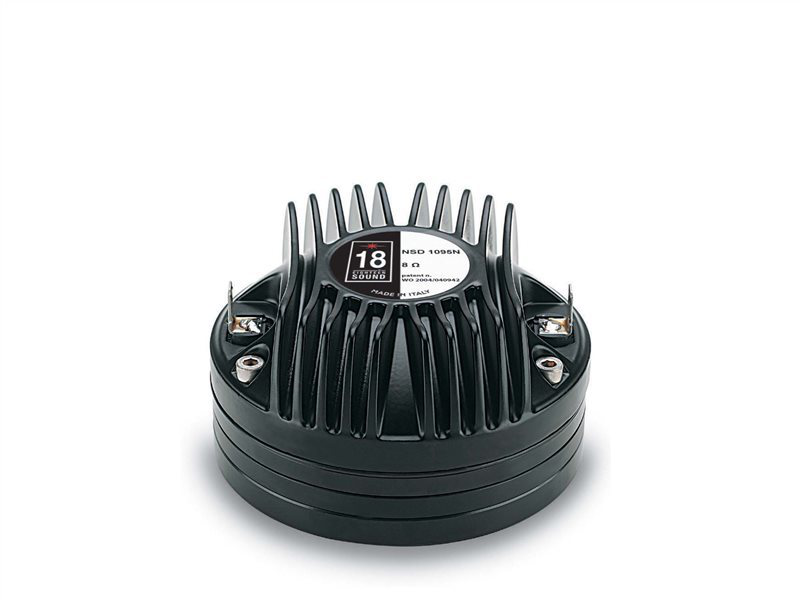

18SOUND NSD1095N
18SOUND (Eighteen Sound) NSD1095N — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · NSD-Dome
1,75"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0026
Dokumente
18SOUND NSD1095N — Kompressionstreiber
50 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.1 kg
- Einbautiefe: 53 mm
- Frequenzbereich: 1600 – 20000 Hz
- Membranmaterial: Nitride coated Titanium
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.6 kHz
Datenblatt (PDF) · Herstellerseite
Serie: NSD · Artikel-Nr: 42A-CHS-KD-18S-0026
18Sound NSD1095N: kompakter 1"-Neodym-Treiber mit 1,75"-Spule und 110 dB
Klein, leicht, laut: Der 18Sound NSD1095N ist ein 1"-Kompressionstreiber aus der NSD-Serie mit Neodym-Magnet, 1,75"-Schwingspule und einer Membran aus nitridbeschichtetem Titan. Mit 1,1 kg Gewicht und 53 mm Einbautiefe gehört er zu den Treibern, die auch in einer kleinen Zwei-Wege-Box oder einem flachen Monitor noch Platz finden.
Die NSD-Membran ist der Grund, den Treiber der Standard-Titanvariante vorzuziehen: Die Nitridbeschichtung erhöht die Steifigkeit der Titanoberfläche, sodass die Aufbruchresonanzen der Membran nach oben wandern und der Hochtonbereich gleichmäßiger ausfällt. Die Daten: 110 dB Empfindlichkeit, 50 W AES, 8 Ω und ein Arbeitsbereich von 1,6 kHz bis 20.000 Hz. Der Schallaustritt misst 25 mm.
Einsatz und Gehäuse
Die empfohlene Trennung liegt bei 1,6 kHz, also identisch mit der unteren Grenze des Frequenzbereichs. Das heißt für die Praxis: Bei kleinen Boxen mit 8"- oder 10"-Tieftöner und moderatem Pegel kannst du nahe an diesen Wert gehen, bei Vollgas-Anwendungen solltest du deutlich darüber trennen und einen steilen Filter verwenden. Mit 50 W AES ist der NSD1095N kein Treiber für Dauerbetrieb am Limit, sondern für Anwendungen, in denen die 110 dB Empfindlichkeit die Arbeit erledigen.
Bei 42.audio findest du passende 1"-Hörner von 18Sound: das XT120 für breite Abstrahlung, das XT1086 Alu, das XR1064 Alu für enge Abstrahlung über Distanz und den Waveguide XG10 Alu für Hifi-nahe Konzepte. Die kurze Bauform des Treibers macht die Kombination mit einem Waveguide in einer flachen Front besonders einfach.
Worauf du achten solltest
- 1"-Anschluss, 25 mm Schallaustritt: passt auf XT120, XT1086 Alu, XR1064 Alu und XG10 Alu.
- 50 W AES: Limiter einplanen, Trennung nicht unter 1,6 kHz.
- 1,1 kg und 53 mm Tiefe: geeignet für kompakte Gehäuse und Monitore.
- 8 Ω, 110 dB: geringer Leistungsbedarf, wichtig für passive Weichen mit Pegelanpassung.
- Membran aus nitridbeschichtetem Titan (NSD-Serie).
Häufige Fragen
Für welche Box eignet sich der NSD1095N?
Für kompakte 2-Wege-Konzepte mit kleinem Tieftöner, in denen Gewicht und Tiefe zählen: Kleinbeschallung, Bühnenmonitore, Heimkino mit Hornhochtöner. Mit 110 dB liefert er reichlich Pegel, solange die Trennung über 1,6 kHz liegt.
Welches 1"-Horn passt?
Alle 18Sound-Hörner mit 1"-Anschluss bei 42.audio: XT120 (breit), XT1086 Alu, XR1064 Alu (eng) und der Waveguide XG10 Alu. Die Wahl richtet sich nach dem gewünschten Abstrahlwinkel und der Frontbreite deiner Box.
Wie viel Verstärkerleistung braucht der Treiber?
Wenig. Bei 110 dB und 8 Ω reicht ein kleiner Kanal, in einem aktiven System ist ein Limiter mit sauber eingestellter Schwelle wichtiger als Leistung. In passiven Weichen wirst du den Treiber meist um einige dB abschwächen müssen.
Bei 42.audio bekommst du den 18SOUND NSD1095N mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | NSD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 1.1 |
