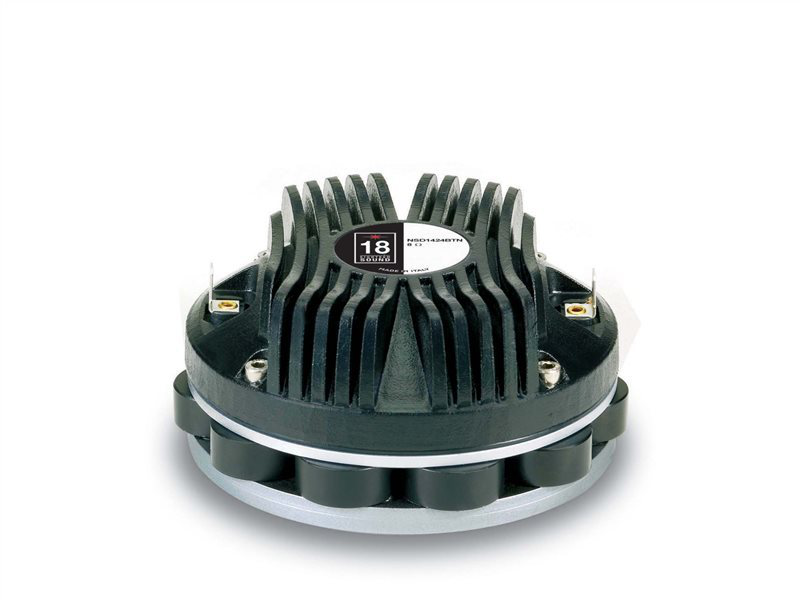

18SOUND NSD1424BTN
18SOUND (Eighteen Sound) NSD1424BTN — 1,4" / 1,4 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Neodym · NSD-Dome
2,4"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-KD-18S-0025
Dokumente
18SOUND NSD1424BTN — Kompressionstreiber
70 W AES · 110 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.4 "
- Belastbarkeit: 70 W AES
- Empfindlichkeit: 110 dB
- Impedanz: 16 Ω
- Gewicht: 1.7 kg
- Einbautiefe: 54 mm
- Frequenzbereich: 800 – 20000 Hz
- Schallaustritt: 35 mm (1.4 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: NSD · Artikel-Nr: 42A-CHS-KD-18S-0025
18Sound NSD1424BTN: 1,4"-Treiber mit 2,4"-Spule, 16 Ω und 110 dB
Der 18Sound NSD1424BTN ist ein 1,4"-Kompressionstreiber der NSD-Serie mit Neodym-Antrieb und einer 2,4"-Schwingspule. Die Kombination ist ungewöhnlich: Ein 1,4"-Hals wird sonst meist mit 3"- oder 4"-Spulen kombiniert, hier bekommst du das größere Anschlussformat in einem Treiber mit 1,7 kg und 54 mm Einbautiefe. Die NSD-Membran steht für die nitridbeschichtete Titanmembran, die in dieser Serie für einen gleichmäßigeren Hochtonbereich sorgt.
Mit 110 dB Empfindlichkeit, 70 W AES und einem Arbeitsbereich von 0,8 kHz bis 20.000 Hz ist der NSD1424BTN ein Treiber für mittelgroße Zwei-Wege-Boxen. Die Impedanz beträgt 16 Ω; das Modell gibt es in 8- und 16-Ω-Ausführung, die hier gelistete Version ist die 16-Ω-Variante. Der Schallaustritt misst 35 mm.
Einsatz und Gehäuse
Empfohlen ist eine Trennung bei 1,2 kHz, obwohl der Frequenzgang bis 0,8 kHz hinabreicht. Der Grund liegt in der 2,4"-Spule: Sie ist thermisch kleiner als die 3"-Spulen der größeren NSD-Treiber, und je tiefer die Trennung, desto mehr Leistung landet in der Spule. Mit einem 24-dB-Filter bei 1,2 kHz hast du einen guten Kompromiss zwischen tiefem Übergang vom 12"-Tieftöner oder einem größeren Bass und sicherem Betrieb.
Die 16 Ω sind ein Vorteil in passiven Konstruktionen: Der Treiber zieht bei gleicher Spannung nur den halben Strom eines 8-Ω-Treibers, was die Dimensionierung der Weichenbauteile entspannt, und die geringere Abschwächung gegenüber dem Tieftöner lässt sich mit einfacheren Spannungsteilern lösen. An 1,4"-Hörnern von 18Sound bei 42.audio kommen das XT1464, das XR1464C, das XR1496C, das PR614, das H860 3D Print und der Waveguide XG14 Alu infrage.
Worauf du achten solltest
- 16 Ω: bei aktiven Systemen halbe Stromaufnahme, bei passiven Weichen Bauteilwerte anpassen.
- 1,4"-Anschluss, 35 mm Austritt: passt zu XT1464, XR1464C, XR1496C, PR614, H860, XG14 Alu.
- 70 W AES: Trennung bei 1,2 kHz statt an der 0,8-kHz-Grenze.
- 1,7 kg, 54 mm Einbautiefe: leichter als die 3"-Modelle der Serie.
- 2,4"-Schwingspule unter nitridbeschichteter Titanmembran.
Häufige Fragen
Warum hat der NSD1424BTN 16 Ω statt 8 Ω?
Die 16-Ω-Version ist für Systeme gedacht, in denen mehrere Treiber parallel laufen oder eine passive Weiche das Pegelverhältnis zum Tieftöner einstellt. Der Verstärker liefert an 16 Ω weniger Leistung, was bei 110 dB Empfindlichkeit keine Rolle spielt.
Welches Horn passt zum NSD1424BTN?
Jedes 18Sound-Horn mit 1,4"-Anschluss aus dem 42.audio-Sortiment: XT1464, XR1464C, XR1496C, PR614, H860 3D Print oder der Waveguide XG14 Alu. Für tiefe Trennung um 1,2 kHz ist ein großes Horn mit tiefer Ladefrequenz wichtiger als der Abstrahlwinkel.
Wie unterscheidet sich der NSD1424BTN vom NSD1480N?
Der NSD1480N hat eine 3"-Spule, der NSD1424BTN eine 2,4"-Spule. Damit ist der 1424BTN leichter und kürzer, verträgt aber weniger Dauerleistung und sollte höher getrennt werden. Für kleinere 1,4"-Boxen ist er die schlankere Lösung.
Bei 42.audio bekommst du den 18SOUND NSD1424BTN mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | NSD |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 70 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.4 |
| Einbautiefe (mm) | 54 |
| Gewicht (kg) | 1.7 |
