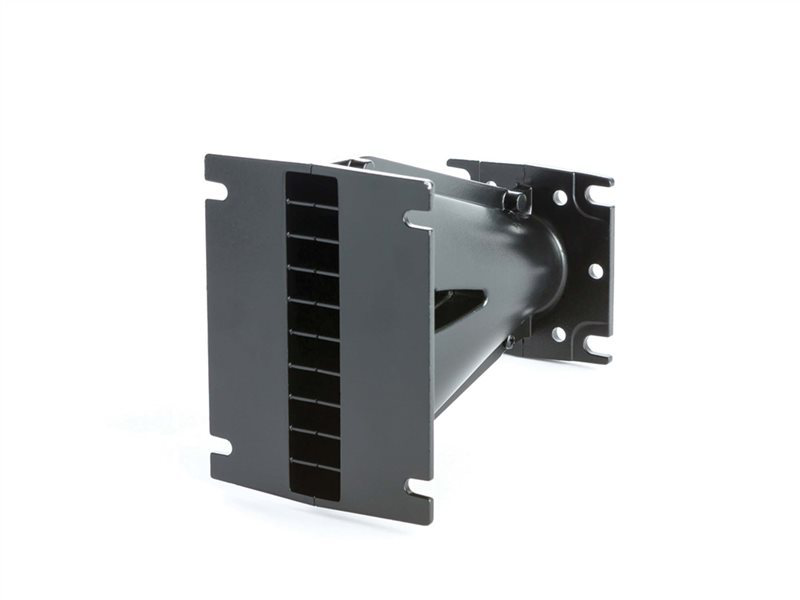

18SOUND XG10 Alu
18SOUND (Eighteen Sound) XG10 Alu — Waveguide 1" / 1 Zoll · Aluminium
Art.-Nr.: 42A-CHS-HW-18S-0011
Dokumente
18SOUND XG10 Alu — Horn / Waveguide
Technische Daten
- Gewicht: 0.4 kg
Datenblatt (PDF) · Herstellerseite
Serie: XG · Artikel-Nr: 42A-CHS-HW-18S-0011
18SOUND XG10 Alu: 1"-Waveguide aus Aluminium für Line-Array-Module
Das 18SOUND XG10 Alu ist ein Waveguide für Kompressionstreiber mit 1"-Hals, aus Aluminium gefertigt und mit 0,4 kg leicht. Eighteen Sound führt es in der Rubrik Line-Array-Quellen: Das Waveguide formt den Ausgang des Treibers so, dass er sich als Zeilenelement in einem Array verwenden lässt, statt wie ein klassisches Horn einen breiten Kegel abzustrahlen.
Der Unterschied zum konventionellen Horn ist grundsätzlich. Ein Line-Array-Waveguide erzeugt eine annähernd ebene Wellenfront mit geringer vertikaler Öffnung. Mehrere übereinander montierte Module koppeln dann zu einer langen Quelle, die vertikal eng bündelt und mit der Entfernung weniger Pegel verliert als eine Punktquelle. Aluminium bietet hier Formstabilität bei geringer Wandstärke; das ist wichtig, weil der Austrittsschlitz präzise sein muss, damit die Kopplung zwischen den Modulen funktioniert.
Einsatz und Gehäuse
Du nutzt das XG10 Alu in kompakten Line-Array-Modulen oder Säulenlautsprechern, die auf 1"-Treiber setzen: kleine Arrays für Sprache und Musik in mittleren Räumen, Column-Speaker für Installationen oder Eigenentwicklungen, bei denen mehrere 1"-Treiber in einer Zeile arbeiten sollen. Passende Treiber findest du bei 42.audio unter den 18Sound-Kompressionstreibern mit 1"-Hals, in Neodym- und Ferrit-Ausführung.
Die Trennfrequenz bestimmst du über den Treiber; kleine 1"-Membranen brauchen eine höhere Trennung als größere Halsformate, dafür reichen sie weiter nach oben. Im Array zählt außerdem der Modulabstand: Die Waveguides müssen ohne Lücke aneinanderstoßen, sonst entstehen Interferenzen im Hochton. Mit 0,4 kg pro Waveguide bleibt ein Modul aus mehreren Einheiten leicht. Datenblatt-PDF und Herstellerseite sind am Produkt verlinkt.
Worauf du achten solltest
- 1"-Hals: nur mit 1"-Kompressionstreibern kombinieren
- Aluminium, 0,4 kg: formstabil, leicht, sauber zu verschrauben
- Für Line-Array-Module: Waveguides lückenlos stapeln
- Trennfrequenz nach Treiber wählen, 1"-Membranen eher hoch trennen
Häufige Fragen
Kann ich das XG10 Alu als normales Horn in einer Einzelbox nutzen?
Technisch ja, aber die Abstrahlung ist auf Zeilenbetrieb ausgelegt: horizontal breit, vertikal eng. In einer einzelnen Box fehlt die vertikale Abdeckung; ein klassisches Horn aus der Kategorie Hörner & Waveguides passt dann besser.
Welche Treiber passen?
1"-Kompressionstreiber von 18Sound; Halsdurchmesser und Lochbild müssen zum Waveguide passen. Für ein Array wählst du alle Module mit demselben Treiber, damit Pegel und Phase über die Zeile gleich bleiben.
Wie viele Module brauche ich?
Das hängt von der gewünschten vertikalen Bündelung und der unteren Frequenz ab, bis zu der die Zeile als Linie wirken soll: Je länger die Zeile, desto tiefer reicht die Kontrolle. Für kleine Räume genügen wenige Module, für lange Räume entsprechend mehr.
18Sound XG10 Alu: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der XG10 Alu ist ein Horn bzw. Waveguide aus der Serie XG und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND XG10 Alu mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Horn / Waveguide |
| Serie | XG |
| Abmessungen & Korb | |
|---|---|
| Gewicht (kg) | 0.4 |
