18SOUND XO 10 NCX 750
18SOUND (Eighteen Sound) XO 10 NCX 750 — Passive Frequenzweiche
für 10NCX750
Art.-Nr.: 42A-CHS-FW-18S-0005
Dokumente
18SOUND XO 10 NCX 750 — Frequenzweiche
350 W AES
Technische Daten
- Belastbarkeit: 350 W AES
- Impedanz: 8 Ω
Datenblatt (PDF) · Herstellerseite
Serie: XO · Artikel-Nr: 42A-CHS-FW-18S-0005
18Sound XO 10 NCX 750: passive Frequenzweiche für den Koaxialtreiber 10NCX750
Die 18Sound XO 10 NCX 750 ist die passive Zwei-Wege-Frequenzweiche, die 18Sound für den 10"-Koaxialtreiber 10NCX750 entwickelt hat. Ein Koax vereint Tieftonkonus und Kompressionstreiber auf einer Achse; die Weiche übernimmt die Aufteilung des Signals auf beide Wege, damit der Koax an einem einzelnen Verstärkerkanal betrieben werden kann – ohne DSP, ohne Bi-Amping.

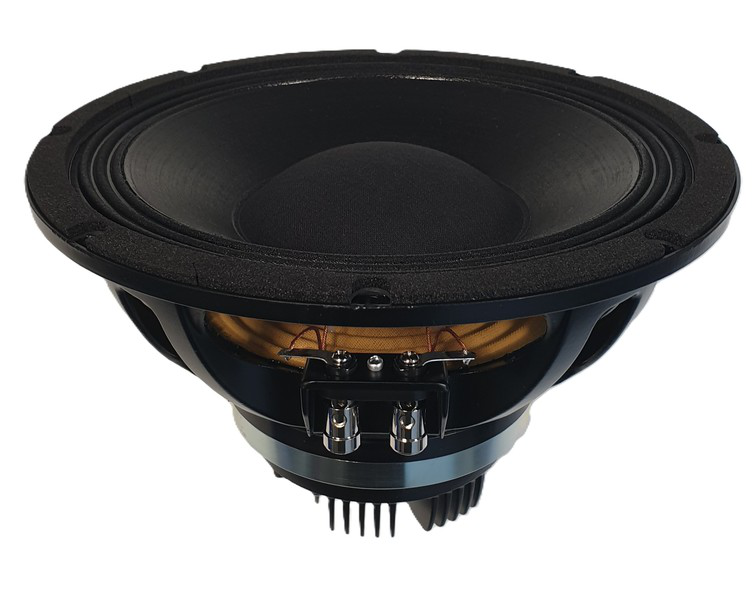

Der 10NCX750 selbst bringt einen Neodymantrieb, eine 3"-Schwingspule im Tieftonteil, 350 W AES, 97,5 dB Kennschalldruck und einen Abstrahlwinkel von 80° mit; der Hochtonteil arbeitet mit einer Titanmembran. Empfohlen ist eine Trennung bei 1,2 kHz, und genau auf diesen Punkt und auf die Impedanzverläufe beider Wege ist die XO 10 NCX 750 abgestimmt. Wer die Weiche selbst entwickelt, braucht Messungen des Koax im fertigen Gehäuse; die Werksweiche spart diesen Schritt und liefert ein Ergebnis, das zum Treiber passt.
Einsatz und Gehäuse
Typische Anwendungen sind Bühnenmonitore, kompakte Fullrange-Tops und Installationslautsprecher, in denen der 10NCX750 mit seinem Tieftonbereich von 60 bis 1.500 Hz und dem Hochtonteil darüber als komplettes Zwei-Wege-System arbeitet. Die Weiche setzt du zwischen Anschlussfeld und die beiden Anschlusspaare des Koax; die Systemimpedanz bleibt bei 8 Ω, sodass ein Verstärkerkanal mit 8-Ω-Freigabe ausreicht. Die Belastbarkeit richtet sich nach dem Treiber – 350 W AES sind die Obergrenze, die der Tieftonteil setzt.
Das Gehäuse legst du für den Koax aus, nicht für die Weiche: Fs 64 Hz, Qts 0,25, Vas 23 l und 5,5 mm Xmax beschreiben einen stramm angetriebenen Tieftöner mit 20 Tm Antriebskraft. Für Volumen und Abstimmung nutzt du die Gehäuseberechnung bei 42.audio; das Datenblatt-PDF findest du beim Produkt.
Worauf du achten solltest
- Passend ausschließlich für den 18Sound 10NCX750 – bei anderen Koaxtreibern stimmen Trennfrequenz und Impedanz nicht
- Trennung bei 1,2 kHz, Systemimpedanz 8 Ω – ein Verstärkerkanal genügt
- Belastbarkeit wird vom Treiber begrenzt: 350 W AES
- Einbau im Gehäuse: Platz für die Platine und kurze Kabelwege zum Koax einplanen
Häufige Fragen
Kann ich die XO 10 NCX 750 für einen anderen Koax verwenden?
Nicht sinnvoll. Die Weiche ist auf die Impedanzverläufe und die Trennung bei 1,2 kHz des 10NCX750 abgestimmt. Ein anderer Treiber hat andere Resonanzen und Pegelverhältnisse, was zu Einbrüchen oder Überhöhungen im Übergang führt.
Brauche ich trotzdem einen DSP?
Nein, das ist der Zweck der passiven Weiche: Der Koax läuft an einem Verstärkerkanal. Ein DSP oder Equalizer kann zusätzlich Gehäuseeinflüsse korrigieren, ist aber für den Betrieb nicht nötig.
Was muss der Verstärker leisten?
Einen Kanal mit 8-Ω-Freigabe; der 10NCX750 hat 97,5 dB Kennschalldruck und 350 W AES. Wähle die Leistung so, dass du im Normalbetrieb Reserve hast, ohne die Obergrenze des Treibers dauerhaft auszureizen.
Bei 42.audio bekommst du den 18SOUND XO 10 NCX 750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Hersteller | 18SOUND |
| Kategorie | Crossover |
| Serie | XO |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
