18SOUND XO 12 NCX 750
18SOUND (Eighteen Sound) XO 12 NCX 750 — Passive Frequenzweiche
für 12NCX750
Art.-Nr.: 42A-CHS-FW-18S-0003
Dokumente
18SOUND XO 12 NCX 750 — Frequenzweiche
400 W AES
Technische Daten
- Belastbarkeit: 400 W AES
- Impedanz: 8 Ω
Datenblatt (PDF) · Herstellerseite
Serie: XO · Artikel-Nr: 42A-CHS-FW-18S-0003
18Sound XO 12 NCX 750: passive Frequenzweiche, abgestimmt auf den Koax 12NCX750
Die XO 12 NCX 750 ist die passive Frequenzweiche, die 18Sound eigens für seinen 12"-Koaxialtreiber 12NCX750 entwickelt hat. Ein Koax vereint Tieftonkonus und Kompressionstreiber auf einer Achse, und genau diese beiden Zweige muss ein Netzwerk sauber voneinander trennen, sonst überlappen sich Konus und Hornabschnitt im kritischen Bereich um die Trennfrequenz. Statt eine Universalweiche mühsam anzupassen, bekommst du hier eine Schaltung, die auf Impedanzverlauf, Pegelunterschied und Phasenlage dieses einen Chassis zugeschnitten ist.

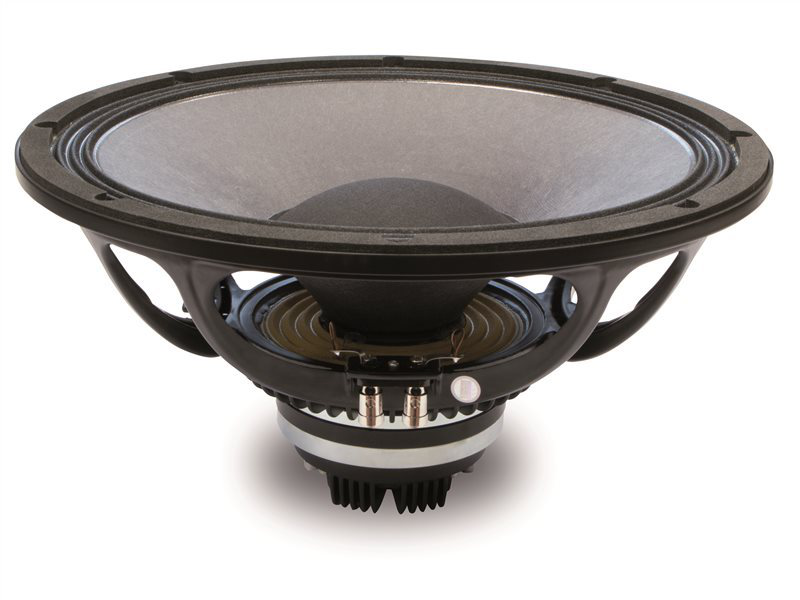

Zur Einordnung des Treibers, für den die Weiche gemacht ist: Der 12NCX750 arbeitet mit Neodym-Antrieb, 3"-Schwingspule im Tieftonteil, 400 W AES Belastbarkeit und 97 dB Empfindlichkeit an 8 Ω. Sein Übertragungsbereich reicht von 60 Hz bis 5.000 Hz, der Hochtonteil trägt eine Titan-Membran und strahlt über 80° ab. Die empfohlene Trennung liegt bei 1,2 kHz, und um diesen Punkt herum legt die XO-Weiche ihre Filter.
Einsatz und Gehäuse
Der klassische Einsatz ist ein passiver Zweiwege-Koaxmonitor oder eine kompakte Fullrange-Box, die mit einem einzigen Endstufenkanal auskommt: Verstärker an die Weiche, Weiche an beide Zweige des 12NCX750, fertig. Das ist für Bühnenmonitore, Festinstallationen und kleine PA-Systeme praktisch, weil du dir DSP, zweiten Endstufenkanal und Einmessung sparst. Neben der Trennung übernimmt die Weiche die Pegelanpassung, denn ein Kompressionstreiber am Horn ist deutlich lauter als der Konus und muss auf dessen Niveau heruntergesetzt werden.
Welches Gehäuse der Koax braucht, entscheidet nicht die Weiche, sondern sein Parametersatz: Fs 58 Hz, Qts 0,29, Vas 63 l und Xmax 5,5 mm. Diese Werte rechnest du mit der Gehäuseberechnung von 42.audio durch, den kompletten Datensatz findest du im Datenblatt-PDF und in der Chassis-Datenbank. Die Weiche selbst sitzt geschützt im Gehäuse, möglichst nicht direkt im Luftstrom eines Reflexkanals.
Worauf du achten solltest
- Nur für den 12NCX750 ausgelegt: an anderen Chassis stimmen Pegel- und Impedanzabstimmung nicht.
- 8 Ω Systemimpedanz des Koax, jede gängige PA-Endstufe kommt damit zurecht.
- Der 12NCX750 verträgt 400 W AES, die Endstufe danach dimensionieren, nicht die Weiche als Schutz ansehen.
- Einbautiefe des Koax 148 mm bei 4,5 kg, Platz für Treiber und Weichenplatine im Gehäuse einplanen.
- Datenblatt-PDF und Herstellerseite sind bei 42.audio direkt am Produkt verlinkt.
Häufige Fragen
Passt die XO 12 NCX 750 auch an den stärkeren 12"-Koax der NCX-Serie?
Nein. Das Schwestermodell hat eine andere Empfindlichkeit und eine andere empfohlene Trennung, dafür gibt es bei 18Sound eine eigene XO-Weiche. Die Pegelanpassung zwischen Konus und Hochtöner würde mit der falschen Weiche nicht stimmen.
Welchen Verstärker brauche ich für Koax plus Weiche?
Einen Kanal pro Box an 8 Ω. Die Leistung orientierst du an den 400 W AES des 12NCX750, eine Endstufe in dieser Größenordnung mit etwas Reserve für Impulse ist sinnvoll. Ein Limiter schützt Konus und Kompressionstreiber vor Übersteuerung.
Brauche ich zusätzlich einen DSP?
Für den passiven Betrieb nicht, die Weiche trennt bei etwa 1,2 kHz und gleicht die Pegel ab. Ein DSP vor der Endstufe kann trotzdem sinnvoll sein, etwa für Raumkorrektur oder Limiter. Willst du den Koax aktiv mit zwei Kanälen fahren, entfällt die Weiche komplett.
Bei 42.audio bekommst du den 18SOUND XO 12 NCX 750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Hersteller | 18SOUND |
| Kategorie | Crossover |
| Serie | XO |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
