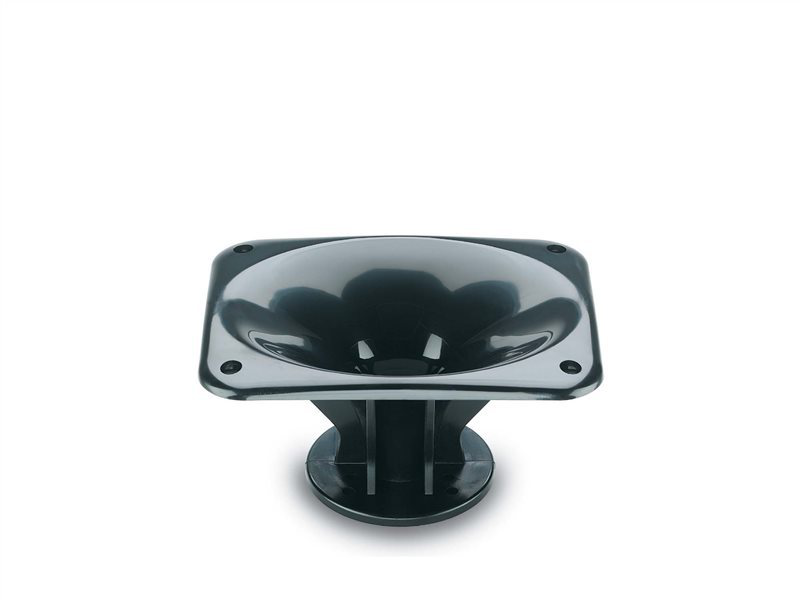

18SOUND XT120
18SOUND (Eighteen Sound) XT120 — Horn 1" / 1 Zoll · Abstrahlung 90°x60°
Art.-Nr.: 42A-CHS-HW-18S-0009
Dokumente
18SOUND XT120 — Horn / Waveguide
Technische Daten
- Durchmesser: 1 "
- Gewicht: 0.35 kg
- Schallaustritt: 25 mm (1.0 in)
Datenblatt (PDF) · Herstellerseite
Serie: XT · Artikel-Nr: 42A-CHS-HW-18S-0009
18Sound XT120: 1"-Horn mit 90°x60° für kompakte Zwei-Wege-Boxen
Wer ein 1"-Horn mit dem klassischen 90°x60°-Muster sucht, landet bei 18Sound in der XT-Serie beim XT120. Der Hals nimmt Kompressionstreiber mit 1"-Austritt (25 mm) auf; die Abstrahlung von 90° horizontal und 60° vertikal ist der Standard für Topteile, die vor einem Publikum stehen und einen Raum in der Breite gleichmäßig füllen sollen.
Die Aufgabe eines solchen Horns ist doppelt: Es koppelt die kleine Membran des Treibers an die Luft an und erhöht so den Wirkungsgrad im geführten Bereich, und es legt fest, in welchen Raumwinkel die Energie geht. Ein Horn mit gleichmäßiger Abstrahlung über die Frequenz sorgt dafür, dass Hörer abseits der Achse dieselbe Klangbalance bekommen wie auf Achse; nur der Pegel sinkt. Das erleichtert auch die Weichenauslegung, weil sich das Horn wie ein vorhersehbarer Pegelsteller verhält und nicht wie ein Filter, der je nach Winkel anders klingt.
Einsatz und Gehäuse
Das XT120 ist die naheliegende Wahl für kompakte Zwei-Wege-Lautsprecher mit einem Tiefmitteltöner kleiner bis mittlerer Größe: mobile PA-Boxen, Installationslautsprecher für Bars und Säle, Bühnenmonitore und Selbstbauprojekte, die einen Hornhochtöner statt einer Kalotte einsetzen wollen. Die 60° vertikal geben genug Spielraum, um sitzendes und stehendes Publikum aus normaler Aufstellhöhe zu erreichen.
Als Treiber passen die 1"-Kompressionstreiber von 18Sound, die 42.audio führt, mit Ferrit- oder Neodymmagnet und Membranen aus Titan, Polyethylen oder NSD-Material. Für die Trennung gilt: deutlich oberhalb der unteren Grenze des Horns bleiben, die im Datenblatt-PDF steht, und mit steiler Flanke arbeiten, weil ein 1"-Treiber unterhalb seines Arbeitsbereichs schnell an mechanische Grenzen kommt. Der Pegelvorsprung des Hornsystems gegenüber dem Tiefmitteltöner wird passiv per Spannungsteiler oder aktiv im DSP ausgeglichen. Die Chassis-Datenbank bei 42.audio hilft, Treiber und Tiefmitteltöner zusammenzustellen.
Worauf du achten solltest
- Hals 1" (25 mm): ausschließlich für 1"-Kompressionstreiber, Anschlussart am Treiber beachten.
- Abstrahlung 90°x60°: breite, gleichmäßige Versorgung im Nah- und Mittelbereich.
- Trennung hoch genug und steil ansetzen, damit der Treiber geschützt bleibt.
- Pegelunterschied zum Tiefmitteltöner in Weiche oder DSP ausgleichen.
Häufige Fragen
Für welche Räume ist 90°x60° geeignet?
Für die meisten Clubs, Säle und Proberäume, in denen die Box in normaler Höhe vor dem Publikum steht. Bei großen Distanzen oder sehr halligen Räumen sind engere Hörner aus derselben 18Sound-Kategorie sinnvoller.
Welche 1"-Treiber von 18Sound passen an das XT120?
Alle 1"-Kompressionstreiber aus dem Sortiment von 42.audio; sie unterscheiden sich in Magnetmaterial, Membran und Belastbarkeit. Wichtig ist nur, dass die Anschlussart des Treibers zum Horn passt.
Wie tief kann ich mit dem XT120 trennen?
Nicht tiefer als es die untere Grenze des Horns im Datenblatt-PDF und die Empfehlung des gewählten Treibers zulassen, und mit deutlichem Abstand dazu. Je tiefer die Trennung, desto steiler sollte das Filter sein.
Bei 42.audio bekommst du den 18SOUND XT120 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Horn / Waveguide |
| Serie | XT |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Gewicht (kg) | 0.35 |
