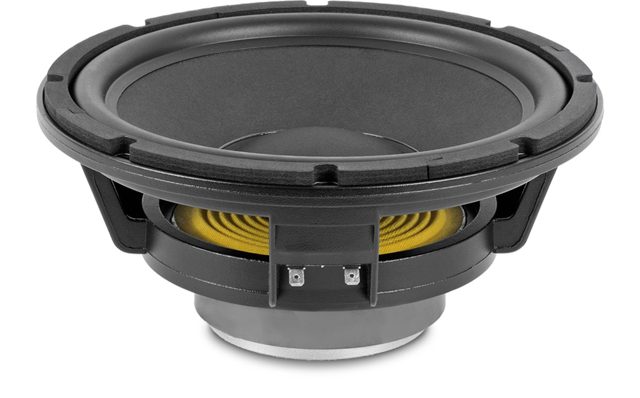

BEYMA 10BR60/V2
BEYMA 10BR60/V2 — 10" / 10 Zoll · Breitbandlautsprecher · Breitbänder / Fullrange
100 W AES - 92 dB - 30 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-BEY-0002
Dokumente
BEYMA 10BR60/V2 — 10" · Breitbandlautsprecher
100 W AES · 92 dB Empfindlichkeit · Frequenzbereich 30 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2 "
- Belastbarkeit: 100 W AES
- Empfindlichkeit: 92 dB
- Impedanz: 8 Ω
- Gewicht: 2.9 kg
- Einbautiefe: 158 mm
- Frequenzbereich: 30 – 5000 Hz
Serie: BR · Artikel-Nr: 42A-CHS-BB-BEY-0002
Beyma 10BR60/V2: 10"-Breitbänder mit 92 dB, 100 W AES und Bass bis 30 Hz
Der Beyma 10BR60/V2 ist ein 10"-Chassis aus der BR-Serie, das Beyma als Breitbandlautsprecher führt. Der Übertragungsbereich von 30 Hz bis 5.000 Hz zeigt, was gemeint ist: kein Vollbereichslautsprecher bis in den Hochton, sondern ein Chassis, das Bass und den gesamten Mittelton in einem Stück abdeckt. Mit 92 dB Empfindlichkeit, 100 W AES Belastbarkeit und 8 Ω Impedanz ist er für PA-Einsätze im kleineren Rahmen ebenso ausgelegt wie für Heimkonzepte mit Hochtöner.
Die Parameter sprechen eine klare Sprache. Die Resonanzfrequenz von 29 Hz ist für ein 10"-Chassis niedrig, Qts 0,39 und Vas 142 l passen zu einem Antrieb mit BL 14,8 Tm und einer 2"-Schwingspule. Qms von 7,5 deutet auf geringe mechanische Verluste in Sicke und Zentrierung hin. Xmax von 6,2 mm sorgt für Hub im Bass. Mit 2,9 kg Gewicht und 158 mm Einbautiefe ist der 10BR60/V2 kein Leichtgewicht, aber auch kein Klotz.
Einsatz und Gehäuse
Das EBP von 72 lässt beide Gehäusetypen zu. Als Richtwert für Bassreflex ergeben sich rund 143 l mit einer Abstimmung auf 28 Hz und einer unteren Grenzfrequenz von ebenfalls 28 Hz; das ist ein großes Gehäuse, das aber die 30 Hz aus der Spezifikation tatsächlich liefert. Geschlossen mit Butterworth-Abstimmung liegt der Richtwert bei etwa 62 l mit einer Eckfrequenz von 53 Hz, deutlich kompakter und im Impulsverhalten straffer. Beide Werte sind Näherungen aus den Thiele-Small-Parametern, die genaue Auslegung machst du über die Gehäuseberechnung bei 42.audio.
Oberhalb von 5.000 Hz braucht der 10BR60/V2 Unterstützung. Sinnvoll ist ein Hochtöner oder ein kleiner Kompressionstreiber mit Horn aus dem Beyma-Programm, der die Übernahme im oberen Mittelton übernimmt; die Trennung setzt du dabei unterhalb der 5.000-Hz-Grenze, damit der 10"-Konus nicht in seinen Bündelungsbereich läuft. Le von 0,85 mH bei Re 5,9 Ω bedeutet, dass die Impedanz nach oben hin ansteigt, was du in einer passiven Weiche mit einem Kompensationsglied auffängst.
Worauf du achten solltest
- 8 Ω und 92 dB: läuft an jedem PA- oder Hifi-Verstärker, Belastbarkeit 100 W AES.
- Einbautiefe 158 mm und 2,9 kg: Gehäusetiefe und Frontplattenstärke entsprechend planen.
- Xmax 6,2 mm bei Fs 29 Hz: echter Basshub, kein reiner Mitteltöner.
- Le 0,85 mH: Impedanzanstieg im Mittelton, Kompensation in Passivweichen einplanen.
- 2"-Schwingspule: thermische Reserve für Dauerbetrieb im Bass.
Häufige Fragen
Welches Gehäuse passt zum Beyma 10BR60/V2?
Als Richtwert etwa 143 l Bassreflex auf 28 Hz abgestimmt oder rund 62 l geschlossen mit einer Eckfrequenz um 53 Hz. Das Reflexgehäuse geht tiefer, das geschlossene ist kompakter und straffer. Rechne die Abstimmung vor dem Bau über die Gehäuseberechnung durch.
Kann ich den 10BR60/V2 ohne Hochtöner betreiben?
Für Sprache oder Hintergrundbeschallung geht das, der Bereich endet aber bei 5.000 Hz. Für Musik mit vollem Hochton ergänzt du einen Hochtöner oder einen kleinen Hornlautsprecher aus dem Beyma-Sortiment und trennst darunter.
Welcher Verstärker passt zum 10BR60/V2?
Mit 92 dB und 8 Ω ist der 10BR60/V2 genügsam. Ein Verstärker in der Größenordnung der 100 W AES Belastbarkeit reicht für Vollaussteuerung; wichtiger als Leistung ist ein sauberes Clipping-Verhalten, weil ein übersteuerter Verstärker der 2"-Schwingspule thermisch mehr zusetzt als kurze Pegelspitzen.
Bei 42.audio bekommst du den BEYMA 10BR60/V2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 29 Hz |
| Gesamtgüte Qts | 0,39 |
| Elektrische Güte Qes | 0,4 |
| Mechanische Güte Qms | 7,5 |
| Äquivalentvolumen Vas | 142,0 l |
| Bewegte Masse Mms | 54,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 6,2 mm |
| Verschiebevolumen Vd | 217 cm³ |
| Antriebsfaktor BL | 14,8 Tm |
| Gleichstromwiderstand Re | 5,9 Ω |
| Schwingspuleninduktivität Le | 0,85 mH |
Gehäusevorschlag
Der EBP von 72 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 29 / 0,4
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 62,1 l
- Einbauresonanz Fc
- 53 Hz
- Grenzfrequenz F3
- 53 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 127,0 l
- Abstimmfrequenz Fb
- 30 Hz
- Grenzfrequenz F3
- 30 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Full Range |
| Serie | BR |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 92 |
| Frequenz von (Hz) | 30 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 158 |
| Gewicht (kg) | 2.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.9 |
| Le (mH) | 0.85 |
| Fs (Hz) | 29 |
| Qms | 7.5 |
| Qes | 0.4 |
| Qts | 0.39 |
| Vas (l) | 142 |
| Xmax (mm) | 6.2 |
| Vd (cm³) | 217 |
| BL (Tm) | 14.8 |
| Mms (kg) | 0.054 |
| Sd (m²) | 0.035 |
