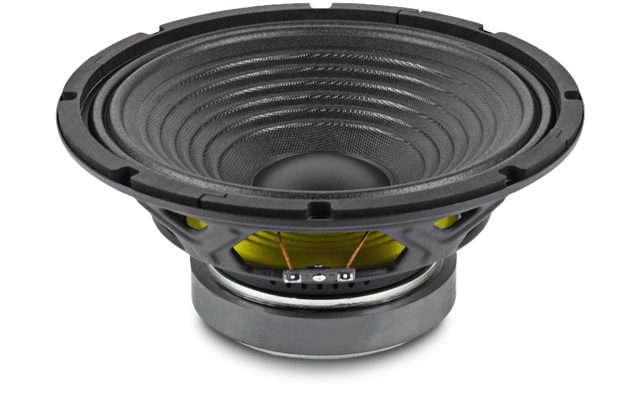

BEYMA 10CMV2
BEYMA 10CMV2 — 10" / 10 Zoll · Mitteltöner · Midrange
250 W AES - 95 dB - 60 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0021
Dokumente
BEYMA 10CMV2 — 10" · Mitteltöner
250 W AES · 95 dB Empfindlichkeit · Frequenzbereich 60 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 1.5 "
- Belastbarkeit: 250 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Gewicht: 3.1 kg
- Einbautiefe: 152 mm
- Frequenzbereich: 60 – 5000 Hz
Serie: CMV · Artikel-Nr: 42A-CHS-MT-BEY-0021
Beyma 10CMV2: 10"-Mitteltöner mit 1,5"-Schwingspule, 95 dB und Qts 0,42
Der Beyma 10CMV2 ist ein 10"-Mitteltöner aus der CMV-Serie, ausgelegt für den Bereich von 60 Hz bis 5000 Hz. Mit 250 W AES Belastbarkeit, 95 dB Empfindlichkeit und einer 1,5"-Schwingspule an 8 Ω ist er ein bewusst einfach aufgebautes Chassis: 3,1 kg Gewicht, allerdings 152 mm Einbautiefe, was beim Gehäuse zu berücksichtigen ist.
Sein Parametersatz unterscheidet sich deutlich von den straff abgestimmten PA-Mitteltönern: Fs 52 Hz, Qts 0,42, Qms 8,2, Vas 44 l, Xmax 6 mm, Mms 56 g. Die höhere Gesamtgüte und das große Äquivalentvolumen machen ihn eher zum Universal-Tiefmitteltöner als zum reinen Mitteltöner: Er braucht Volumen, liefert dafür aber echten Grundton und funktioniert auch im geschlossenen Gehäuse. Das hohe Qms zeigt geringe mechanische Verluste in der Aufhängung.
Einsatz und Gehäuse
Der EBP von 90 liegt genau in dem Bereich, in dem geschlossen und Bassreflex beide funktionieren. Als Richtwert: geschlossen etwa 24 l mit einer Einbauresonanz um 88 Hz, Bassreflex rund 55 l, abgestimmt auf 48 Hz, mit einer unteren Grenzfrequenz um 46 Hz. Das Bassreflexvolumen ist für ein Top üppig, aber es zeigt, was der Konus kann: In einem 2-Wege-Vollbereichsgehäuse mit 1"-Kompressionstreiber deckt er den Grundton ohne Subwoofer ab. Als Mitteltöner im 3-Wege-System reicht das geschlossene Mitteltonabteil. Die genaue Rechnung machst du in unserer Gehäuseberechnung.
Die Trennung zum Hochtöner sollte deutlich unter 5000 Hz liegen, weil ein 10"-Konus dort bereits stark bündelt; ein 1"-Kompressionstreiber an einem Beyma-Horn aus der Kategorie Hörner & Waveguides passt. Nach unten im Vollbereichsbetrieb mit Hochpass unterhalb der Abstimmfrequenz sichern, im Mitteltonabteil mit Abstand über 60 Hz trennen.
Worauf du achten solltest
- 8 Ω, Re 5,4 Ω, Le 0,7 mH.
- 1,5"-Schwingspule: 250 W AES, bei Dauerlast ist die Spule die thermische Grenze.
- Einbautiefe 152 mm: für einen 10-Zöller tief, Gehäusetiefe vorab prüfen.
- Qts 0,42, Vas 44 l: braucht Volumen, funktioniert geschlossen und ventiliert.
- TSP in der Chassis-Datenbank von 42.audio.
Häufige Fragen
Ist der 10CMV2 als Tieftöner in einem 2-Wege-Top ohne Subwoofer brauchbar?
Ja, mit dem passenden Volumen. Rund 55 l Bassreflex bei 48 Hz Abstimmung bringen ihn auf eine untere Grenzfrequenz um 46 Hz, was für Sprache und Musik ohne Subwoofer in kleineren Räumen ausreicht. Xmax von 6 mm setzt die Grenze beim Pegel.
Welcher Verstärker passt zum 10CMV2?
Belastbarkeit 250 W AES an 8 Ω. Eine Endstufe in dieser Klasse mit Limiter ist die richtige Größe, mehr Leistung bringt wegen der 1,5"-Spule wenig. Mit 95 dB Empfindlichkeit kommst du auch mit weniger Leistung auf brauchbare Pegel.
10CMV2 oder Beyma 10MCS500 und 10MCB700?
Der 10MCS500 liegt bei Fs 65 Hz, Qts 0,31 und Vas 24 l, der 10MCB700 bei Fs 75 Hz, Qts 0,33 und Vas 13,2 l. Beide sind für kleinere Gehäuse und höhere Pegel gebaut. Der 10CMV2 ist mit Vas 44 l und Qts 0,42 die Wahl, wenn Volumen vorhanden ist und Grundton gefragt ist.
Bei 42.audio bekommst du den BEYMA 10CMV2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 52 Hz |
| Gesamtgüte Qts | 0,42 |
| Elektrische Güte Qes | 0,58 |
| Mechanische Güte Qms | 8,2 |
| Äquivalentvolumen Vas | 44,0 l |
| Bewegte Masse Mms | 56,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Verschiebevolumen Vd | 210 cm³ |
| Antriebsfaktor BL | 13,2 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 0,7 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 10NMFSfs 35 Hz · Qts 0,42 · Vas 45 l · im Shop
- PRV Audio 10MR650A-4fs 62,1 Hz · Qts 0,39 · Vas 44 l · in der Datenbank
- PRV Audio 10MR650A-NDYfs 62,4 Hz · Qts 0,38 · Vas 40,7 l · in der Datenbank
- PRV Audio 10MR650Afs 64,7 Hz · Qts 0,47 · Vas 41,9 l · in der Datenbank
- Beyma 10MCS500fs 65 Hz · Qts 0,31 · Vas 24 l · im Shop
- Beyma 10MCB700fs 75 Hz · Qts 0,33 · Vas 13,2 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | CMV |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 250 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 152 |
| Gewicht (kg) | 3.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 0.7 |
| Fs (Hz) | 52 |
| Qms | 8.2 |
| Qes | 0.58 |
| Qts | 0.42 |
| Vas (l) | 44 |
| Xmax (mm) | 6 |
| Vd (cm³) | 210 |
| BL (Tm) | 13.2 |
| Mms (kg) | 0.056 |
| Sd (m²) | 0.035 |
