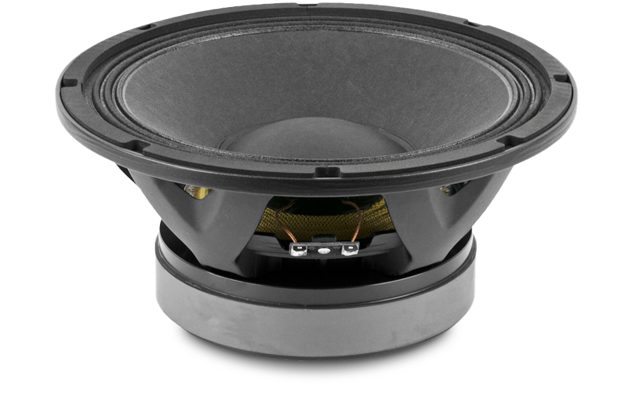

BEYMA 10MC500
BEYMA 10MC500 — 10" / 10 Zoll · Mitteltöner · Midrange
500 W AES - 97 dB - 70 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0017
Dokumente
BEYMA 10MC500 — 10" · Mitteltöner
500 W AES · 97 dB Empfindlichkeit · Frequenzbereich 70 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Gewicht: 5.7 kg
- Einbautiefe: 155 mm
- Frequenzbereich: 70 – 5000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0017
Beyma 10MC500: 10"-Mitteltöner mit 500 W AES, 97 dB und 2,5"-Schwingspule
Der Beyma 10MC500 aus der MC-Serie ist ein 10"-Mitteltöner für den harten Einsatz: 500 W AES Belastbarkeit über eine 2,5"-Schwingspule, 97 dB Empfindlichkeit an 8 Ω, Arbeitsbereich 70 Hz bis 5000 Hz. Mit 5,7 kg ist er das schwere Modell der Baureihe; die Nd-Variante, der 10MC500Nd, steht ebenfalls bei uns im Shop.
Die Thiele-Small-Parameter zeigen ein Chassis für kleine Volumen: Fs 65 Hz, Qts 0,29, Qms 8, Vas 24 l, Xmax 5,5 mm, BL 16,8 Tm bei 67 g bewegter Masse. Das hohe Qms spricht für geringe mechanische Verluste in der Aufhängung, der niedrige Qes von 0,35 für einen kräftigen Antrieb. Die Einbautiefe von 155 mm musst du beim Gehäuse einplanen.
Einsatz und Gehäuse
Bassreflex-Richtwert: etwa 10 l, abgestimmt auf 83 Hz, untere Grenzfrequenz um 96 Hz. Ein 10-Zöller in 10 l ist eine Ansage: Das ist ein Chassis für kompakte, laute Topteile, die mit Subwoofer betrieben werden. Im 3-Wege-System nimmst du ihn als Mitteltöner in ein geschlossenes Abteil von etwa 4,9 l mit Einbauresonanz um 158 Hz; der EBP von 186 zeigt, dass Tiefgang im geschlossenen Gehäuse nicht zu erwarten ist. Für die genaue Auslegung nutze unsere Gehäuseberechnung.
Nach oben endet der Bereich bei 5000 Hz, die Übergabe an den Kompressionstreiber liegt sinnvoll darunter. Ein Beyma-Treiber auf einem Horn aus der Kategorie Hörner & Waveguides passt dazu. Nach unten mit deutlichem Abstand über 70 Hz trennen, im Bassreflexbetrieb zusätzlich mit Hochpass unter der Abstimmfrequenz absichern.
Worauf du achten solltest
- 8 Ω nominal, Re 6,1 Ω, Le 1 mH: Induktivität in der Weiche kompensieren.
- 500 W AES, 2,5"-Schwingspule: für Dauerbetrieb mit Limiter ausgelegt.
- 5,7 kg, Einbautiefe 155 mm: Gehäuse und Montage entsprechend dimensionieren.
- Xmax 5,5 mm: kein Subwoofer-Ersatz.
- TSP in der Chassis-Datenbank von 42.audio, Rechnung über die Gehäuseberechnung.
Häufige Fragen
10MC500 oder 10MC500Nd?
Die Nd-Variante hat mit Fs 58 Hz, Qts 0,24 und Vas 29 l einen etwas anderen Parametersatz und zielt auf gewichtskritische Anwendungen. Der 10MC500 mit seinen 5,7 kg ist die Wahl für Festinstallation und Bodenbetrieb, wo Gewicht keine Rolle spielt.
Welcher Verstärker für 500 W AES?
Eine Endstufe mit rund 500 W an 8 Ω pro Kanal und aktivem Limiter nutzt das Chassis aus. Weil die Empfindlichkeit mit 97 dB hoch ist, erreichst du schon mit weniger Leistung sehr hohe Pegel; entscheidend ist der Hochpass gegen Überhub.
Geht der 10MC500 auch in einem 2-Wege-Top ohne Subwoofer?
Nur mit Einschränkungen. Die untere Grenzfrequenz liegt im Bassreflex-Richtwert um 96 Hz, darunter passiert wenig. Für Sprache reicht das, für Musik gehört ein Subwoofer dazu.
Bei 42.audio bekommst du den BEYMA 10MC500 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 65 Hz |
| Gesamtgüte Qts | 0,29 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 8 |
| Äquivalentvolumen Vas | 24,0 l |
| Bewegte Masse Mms | 67,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Verschiebevolumen Vd | 192 cm³ |
| Antriebsfaktor BL | 16,8 Tm |
| Gleichstromwiderstand Re | 6,1 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 10MCS500fs 65 Hz · Qts 0,31 · Vas 24 l · im Shop
- PRV Audio 10MR1200Xfs 86,9 Hz · Qts 0,29 · Vas 21,8 l · in der Datenbank
- PRV Audio 10MR1000 PROfs 73,2 Hz · Qts 0,27 · Vas 26,1 l · in der Datenbank
- Beyma 10MCB700fs 75 Hz · Qts 0,33 · Vas 13,2 l · im Shop
- Beyma 10MC500Ndfs 58 Hz · Qts 0,24 · Vas 29 l · im Shop
- Beyma 10MC700Ndfs 63 Hz · Qts 0,22 · Vas 20 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 70 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 155 |
| Gewicht (kg) | 5.7 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.1 |
| Le (mH) | 1 |
| Fs (Hz) | 65 |
| Qms | 8 |
| Qes | 0.35 |
| Qts | 0.29 |
| Vas (l) | 24 |
| Xmax (mm) | 5.5 |
| Vd (cm³) | 192 |
| BL (Tm) | 16.8 |
| Mms (kg) | 0.067 |
| Sd (m²) | 0.035 |
