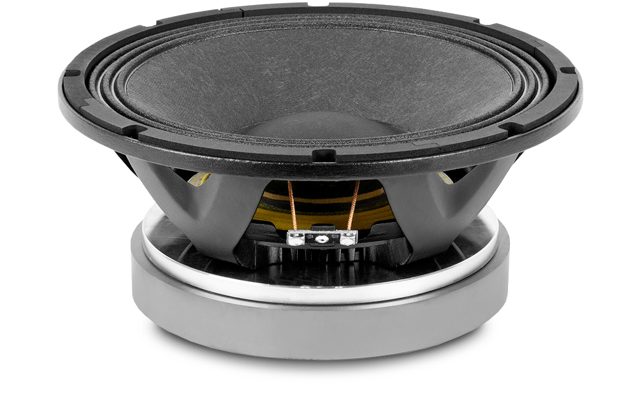

BEYMA 10MCB700
BEYMA 10MCB700 — 10" / 10 Zoll · Mitteltöner · Midrange
700 W AES - 96 dB - 80 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0016
Dokumente
BEYMA 10MCB700 — 10" · Mitteltöner
700 W AES · 96 dB Empfindlichkeit · Frequenzbereich 80 Hz – 4000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Gewicht: 7.6 kg
- Einbautiefe: 160 mm
- Frequenzbereich: 80 – 4000 Hz
Serie: MCB · Artikel-Nr: 42A-CHS-MT-BEY-0016
Beyma 10MCB700: 10"-Mitteltöner mit Ferritantrieb, 700 W AES und 96 dB
Mit dem 10MCB700 bietet Beyma einen 10"-Mitteltöner der MCB-Serie, der die Belastbarkeit von 700 W AES mit einem klassischen Ferritantrieb verbindet. Das Ergebnis wiegt 7,6 kg und baut 160 mm tief, dafür bekommst du eine 3"-Schwingspule mit entsprechender thermischer Reserve und einen Antrieb von 18,5 Tm, ohne für Neodym zu bezahlen.
Die Auslegung ist eindeutig auf Mittelton getrimmt: Die Resonanz liegt bei 75 Hz, Vas beträgt lediglich 13,2 l, und die bewegte Masse von 91 g in Verbindung mit 5,8 mm Xmax ist auf Pegelfestigkeit statt auf Tiefgang ausgelegt. Qts 0,33 macht das Chassis in kleinen Volumen gutmütig, Qms 7,8 zeigt geringe mechanische Verluste in der Aufhängung. Die Empfindlichkeit von 96 dB reicht, um in einem 3-Wege-System neben Bass und Horn mitzuhalten.
Einsatz und Gehäuse
Der Arbeitsbereich von 80 bis 4.000 Hz deckt genau den Bereich ab, den ein 18"-Tieftöner nach oben hin nicht mehr sauber schafft und ein 1,4"- oder 2"-Kompressionstreiber nach unten nicht abdecken sollte. Als Richtwert für das geschlossene Mitteltonabteil ergeben die Thiele-Small-Parameter 3,7 l bei einer Einbauresonanz von 161 Hz. Die untere Trennung setzt du deutlich über die 80 Hz Untergrenze, zweckmäßig oberhalb der Einbauresonanz, damit die Membran nicht im Resonanzbereich arbeitet.
Der EBP von 250 zeigt, dass ein Bassreflexgehäuse für diesen Treiber keinen echten Sinn ergibt; der rechnerische Richtwert von 8,2 l mit 85 Hz Abstimmung beschreibt eher ein Kick-Modul als einen Basskanal. Bleib beim geschlossenen Abteil und lass den Tiefton dem Bass. Details rechnest du mit der Gehäuseberechnung auf 42.audio nach.
Worauf du achten solltest
- Ferritmagnet, 7,6 kg: stabiles Gehäuse und feste Verschraubung einplanen.
- Einbautiefe 160 mm plus Luft für die Magnetkühlung im geschlossenen Abteil.
- 3"-Schwingspule, 700 W AES: hohe Dauerlast, Re 5,8 Ω an 8 Ω Nennimpedanz.
- Le 0,9 mH: moderater Anstieg der Impedanz, bei Passivweichen einrechnen.
- Xmax 5,8 mm: für Mittelton ausreichend, nicht für Bassreflex-Tiefton gedacht.
Häufige Fragen
10MCB700 oder 10MC500: was passt besser?
Der 10MC500 hat mit 65 Hz Resonanz, Qts 0,29 und 24 l Vas eine weichere Aufhängung und etwas mehr Tiefgang, aber 500 W AES Belastbarkeit. Der 10MCB700 tauscht das gegen 700 W AES und eine kompaktere Abstimmung mit 13,2 l Vas, ideal für sehr kleine Mitteltonabteile.
Welche Endstufe braucht der 10MCB700?
Eine PA-Endstufe, die an 8 Ω stabil in der Größenordnung der 700 W AES liefert, ist ausreichend. Wichtiger als Leistung ist ein Hochpass unterhalb der Trennfrequenz, damit der Hub von 5,8 mm nicht durch tieffrequente Signale aufgebraucht wird.
Kann ich ihn mit 2 kHz zum Horn trennen?
Ja, 2 kHz liegen bequem innerhalb des Bereichs bis 4.000 Hz. Für eine gleichmäßige Abstrahlung ist eine Trennung in diesem Bereich mit einem 1,4"- oder 2"-Kompressionstreiber am Horn eine typische Wahl.
Bei 42.audio bekommst du den BEYMA 10MCB700 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 75 Hz |
| Gesamtgüte Qts | 0,33 |
| Elektrische Güte Qes | 0,3 |
| Mechanische Güte Qms | 7,8 |
| Äquivalentvolumen Vas | 13,2 l |
| Bewegte Masse Mms | 91,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 5,8 mm |
| Verschiebevolumen Vd | 203 cm³ |
| Antriebsfaktor BL | 18,5 Tm |
| Gleichstromwiderstand Re | 5,8 Ω |
| Schwingspuleninduktivität Le | 0,9 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 10MCS500fs 65 Hz · Qts 0,31 · Vas 24 l · im Shop
- Beyma 10MC500fs 65 Hz · Qts 0,29 · Vas 24 l · im Shop
- PRV Audio 10MR1200Xfs 86,9 Hz · Qts 0,29 · Vas 21,8 l · in der Datenbank
- PRV Audio 10MR1000 PROfs 73,2 Hz · Qts 0,27 · Vas 26,1 l · in der Datenbank
- PRV Audio 10MR650A-NDYfs 62,4 Hz · Qts 0,38 · Vas 40,7 l · in der Datenbank
- PRV Audio 10MR650A-4fs 62,1 Hz · Qts 0,39 · Vas 44 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCB |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 160 |
| Gewicht (kg) | 7.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.8 |
| Le (mH) | 0.9 |
| Fs (Hz) | 75 |
| Qms | 7.8 |
| Qes | 0.3 |
| Qts | 0.33 |
| Vas (l) | 13.2 |
| Xmax (mm) | 5.8 |
| Vd (cm³) | 203 |
| BL (Tm) | 18.5 |
| Mms (kg) | 0.091 |
| Sd (m²) | 0.035 |
