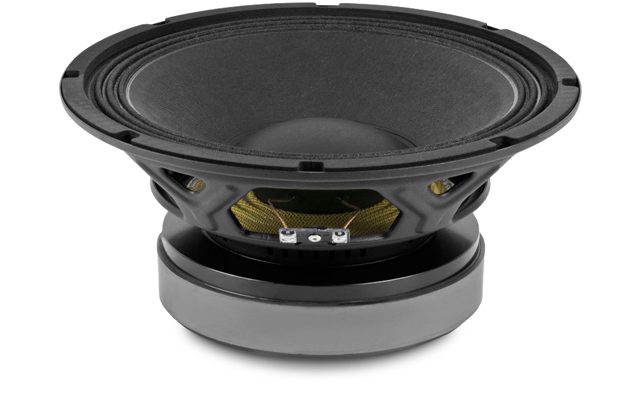

BEYMA 10MCS500

https://42.audio/web/image/product.template/11566/image_1920?unique=24e070f

BEYMA 10MCS500 — 10" / 10 Zoll · Mitteltöner · Midrange
500 W AES - 96.5 dB - 70 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0018

159,00 € 159.0 EUR 159,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. BEYMA 10MCS500

BEYMA 10MCS500 — 10" · Mitteltöner

500 W AES · 96.5 dB Empfindlichkeit · Frequenzbereich 70 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 96.5 dB
  • Impedanz: 8 Ω
  • Gewicht: 5.7 kg
  • Einbautiefe: 155 mm
  • Frequenzbereich: 70 – 5000 Hz

Serie: MCS · Artikel-Nr: 42A-CHS-MT-BEY-0018

Beyma 10MCS500: 10"-Mitteltöner mit 96,5 dB und 500 W AES für 70 bis 5.000 Hz

Wenn ein 10"-Mitteltöner einen breiten Bereich abdecken soll, ohne dass Gewicht oder Budget ausufern, ist der Beyma 10MCS500 aus der MCS-Serie ein naheliegender Kandidat. Er arbeitet von 70 bis 5.000 Hz, verträgt 500 W AES und erreicht 96,5 dB Empfindlichkeit mit einem Ferritantrieb, der das Chassis auf 5,7 kg bringt.

Die 2,5"-Schwingspule und die bewegte Masse von 67 g sind ein Kompromiss zugunsten der oberen Bandgrenze: Weniger Masse als bei den 3"-Modellen lässt die Membran höher hinauf sauber arbeiten. Qts 0,31 bei 65 Hz Resonanz und 24 l Vas beschreiben einen Antrieb, der zwar nicht so straff ist wie bei den Neodym-Modellen der MC-Serie, in kleinen geschlossenen Volumen aber gutmütig bleibt. Qms 8,1 spricht für eine verlustarme Aufhängung.

Einsatz und Gehäuse

Im 3-Wege-System übernimmt der 10MCS500 den kompletten Mittelton zwischen Bass und Hochtonhorn. Als Richtwert für ein geschlossenes Mitteltonabteil ergeben sich 5,7 l mit einer Einbauresonanz von 148 Hz. Trenn nach unten deutlich oberhalb der 70 Hz Untergrenze, praktisch oberhalb der Einbauresonanz; dort ist der Hub von 5,5 mm noch lange nicht ausgereizt und die Membran läuft kontrolliert. Oben reicht der Bereich bis 5.000 Hz, was Spielraum für die Wahl des Kompressionstreibers lässt: Ein 1"-Treiber kann höher übernehmen, ein 1,4"- oder 2"-Treiber früher.

Mit einem EBP von 181 ist der Treiber eher für Bassreflex oder geschlossene Abteile mit Trennung gedacht als für Tiefton in geschlossenen Gehäusen. Der Bassreflex-Richtwert liegt bei 12 l mit 78 Hz Abstimmung, brauchbar nur für ein Mid-Kick-Modul; für den Mittelton bleibst du beim geschlossenen Abteil. Rechne die Auslegung mit der Gehäuseberechnung bei 42.audio nach.

Worauf du achten solltest

  • 2,5"-Schwingspule, 500 W AES: für Mittelton ausreichend Reserve, Hochpass zwingend.
  • Einbautiefe 155 mm, Gewicht 5,7 kg mit Ferritmagnet.
  • 96,5 dB Empfindlichkeit an 8 Ω, Re 6,2 Ω, Le 0,95 mH.
  • Xmax 5,5 mm: kein Chassis für Bassreflex-Tiefton.
  • Bereich bis 5.000 Hz: flexible Trennung zum Horn.

Häufige Fragen

Was unterscheidet den 10MCS500 vom 10MC500?

Beide sind 10"-Mitteltöner mit 500 W AES; der 10MC500 hat mit Qts 0,29 bei gleichem Vas von 24 l und 65 Hz Resonanz die minimal straffere Abstimmung. In der Praxis liegen beide nah beieinander, der 10MCS500 ist die günstigere Variante.

Welches Volumen im Mitteltonabteil?

Als Richtwert 5,7 l geschlossen, gut bedämpft, das ergibt eine Einbauresonanz um 148 Hz. Wer kleiner baut, treibt die Resonanz höher und muss entsprechend höher trennen.

Reicht die Belastbarkeit für PA-Betrieb?

500 W AES an einer 2,5"-Schwingspule sind für einen Mitteltöner mit 96,5 dB reichlich, weil im Mittelton deutlich weniger Leistung anfällt als im Bass. Entscheidend ist ein sauberer Hochpass, damit tieffrequente Anteile den Hub nicht aufbrauchen.

Bei 42.audio bekommst du den BEYMA 10MCS500 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs65 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,36
Mechanische Güte Qms8,1
Äquivalentvolumen Vas24,0 l
Bewegte Masse Mms67,0 g
Membranfläche Sd350 cm²
Lineare Auslenkung Xmax5,5 mm
Verschiebevolumen Vd192 cm³
Antriebsfaktor BL16,5 Tm
Gleichstromwiderstand Re6,2 Ω
Schwingspuleninduktivität Le0,95 mH

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Mid Frequency
Serie MCS
Impedanz (Ω) 8
Belastbarkeit (W) 500
Empfindlichkeit (dB) 96.5
Frequenz von (Hz) 70
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 155
Gewicht (kg) 5.7
Thiele-Small-Parameter
Re (Ω) 6.2
Le (mH) 0.95
Fs (Hz) 65
Qms 8.1
Qes 0.36
Qts 0.31
Vas (l) 24
Xmax (mm) 5.5
Vd (cm³) 192
BL (Tm) 16.5
Mms (kg) 0.067
Sd (m²) 0.035
