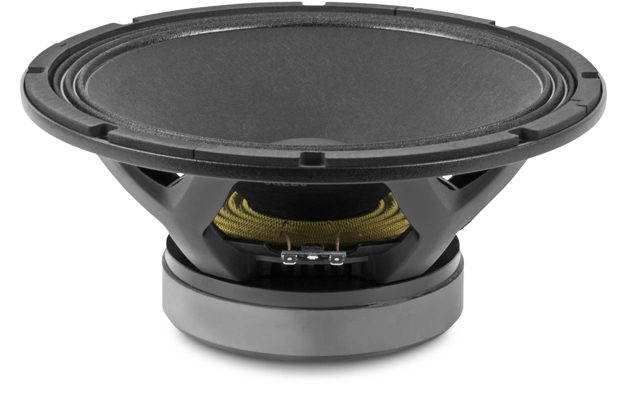

BEYMA 12MC500
BEYMA 12MC500 — 12" / 12 Zoll · Mitteltöner · Midrange
500 W AES - 98 dB - 65 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0009
Dokumente
BEYMA 12MC500 — 12" · Mitteltöner
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 65 Hz – 5000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Gewicht: 5.86 kg
- Einbautiefe: 141 mm
- Frequenzbereich: 65 – 5000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0009
Beyma 12MC500: 12"-Mitteltöner mit 98 dB, 500 W AES und 8 mm Xmax
Der Beyma 12MC500 ist der 12"-Mitteltöner der MC-Serie mit Ferritantrieb: 500 W AES, 98 dB Empfindlichkeit und ein Arbeitsbereich von 65 bis 5.000 Hz. Gegenüber einem 10"-Mitteltöner bringt die größere Membranfläche von 0,055 m² mehr Pegel im unteren Mittelton und mehr Reserven im Kick-Bereich, was ihn zur naheliegenden Wahl für 3-Wege-Systeme mit kräftigem Tiefton macht.
Die Parameter sind ausgewogen: Qts 0,34 bei 57 Hz Resonanz und 57 l Vas, ein Antrieb von 18,3 Tm an einer bewegten Masse von 59 g, Xmax 8 mm mit einem Verschiebevolumen von 440 cm³. Die niedrige Induktivität von 0,7 mH hält den Impedanzanstieg nach oben klein, sodass die 2,5"-Schwingspule bis 5.000 Hz nutzbar bleibt. Mit 5,86 kg und 141 mm Einbautiefe ist das Chassis für einen Ferrit-12-Zöller kompakt.
Einsatz und Gehäuse
Im 3-Wege-System übernimmt der 12MC500 den Bereich zwischen Subwoofer und Hochtonhorn. Als Richtwert für ein geschlossenes Mitteltonabteil ergeben sich 17 l mit einer Einbauresonanz von 119 Hz; trenne nach unten deutlich oberhalb der 65 Hz Untergrenze, sinnvoll oberhalb der Einbauresonanz. Nach oben kannst du bis 5.000 Hz gehen, bei einer 12"-Membran ist wegen der Bündelung aber ein Übergang zum Horn im unteren Bereich davon meist die bessere Wahl.
Der EBP von 163 ordnet ihn eher den Bassreflex- und Hornkonzepten zu als dem Tiefton im geschlossenen Gehäuse. Wer ein 2-Wege-Top mit Kick baut, findet als Bassreflex-Richtwert 39 l bei 63 Hz Abstimmung und einem f3 von 67 Hz; mit 8 mm Xmax hat der 12MC500 dafür mehr Hub als die meisten reinen Mitteltöner. Die genaue Auslegung erledigt die Gehäuseberechnung auf 42.audio.
Worauf du achten solltest
- 98 dB an 8 Ω, Re 5,6 Ω: hoher Wirkungsgrad, Endstufe muss nicht groß sein.
- Xmax 8 mm und Vd 440 cm³: reicht auch für Kick-Bässe in 2-Wege-Tops.
- Le 0,7 mH: geringer Impedanzanstieg, unproblematisch für Passivweichen.
- Einbautiefe 141 mm, 5,86 kg mit Ferritmagnet.
- 500 W AES an 2,5"-Schwingspule: Hochpass unterhalb der Trennung setzen.
Häufige Fragen
12MC500 oder 12MCS500: worin liegt der Unterschied?
Beide teilen 57 Hz Resonanz, 57 l Vas, 500 W AES und 98 dB. Der 12MC500 hat mit 18,3 Tm den etwas stärkeren Antrieb und mit 0,7 mH die geringere Induktivität, was Qts 0,34 gegenüber 0,36 und einen glatteren oberen Mittelton ergibt.
Kann ich den 12MC500 in einem 2-Wege-Top einsetzen?
Ja, als Bassreflex-Richtwert stehen 39 l bei 63 Hz Abstimmung, damit reicht er als Kick-Mid bis in den oberen Bass. Für echten Tiefton gehört trotzdem ein Subwoofer darunter.
Wie hoch kann ich zum Horn trennen?
Technisch bis 5.000 Hz, praktisch trennst du bei einer 12"-Membran lieber tiefer, damit die Abstrahlung von Konus und Horn zusammenpasst. Ein 1,4"- oder 2"-Kompressionstreiber ist die typische Ergänzung.
Beyma 12MC500: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12MC500 ist ein 12-Zoll-Mitteltöner aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12MC500 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 57 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 7,8 |
| Äquivalentvolumen Vas | 57,0 l |
| Bewegte Masse Mms | 59,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Verschiebevolumen Vd | 440 cm³ |
| Antriebsfaktor BL | 18,3 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 0,7 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- PRV Audio 12MR2000-NDYfs 54,48 Hz · Qts 0,34 · Vas 48,16 l · in der Datenbank
- PRV Audio 12MR2000fs 57,23 Hz · Qts 0,33 · Vas 52,52 l · in der Datenbank
- Beyma 12MCS500fs 57 Hz · Qts 0,36 · Vas 57 l · im Shop
- PRV Audio 12MR2000X-NDYfs 67,2 Hz · Qts 0,31 · Vas 35,9 l · in der Datenbank
- PRV Audio 12MR1000 PROfs 49,4 Hz · Qts 0,39 · Vas 92,3 l · in der Datenbank
- PRV Audio 12MR2000X v2fs 64,7 Hz · Qts 0,28 · Vas 39,61 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 65 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 141 |
| Gewicht (kg) | 5.86 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 0.7 |
| Fs (Hz) | 57 |
| Qms | 7.8 |
| Qes | 0.35 |
| Qts | 0.34 |
| Vas (l) | 57 |
| Xmax (mm) | 8 |
| Vd (cm³) | 440 |
| BL (Tm) | 18.3 |
| Mms (kg) | 0.059 |
| Sd (m²) | 0.055 |
