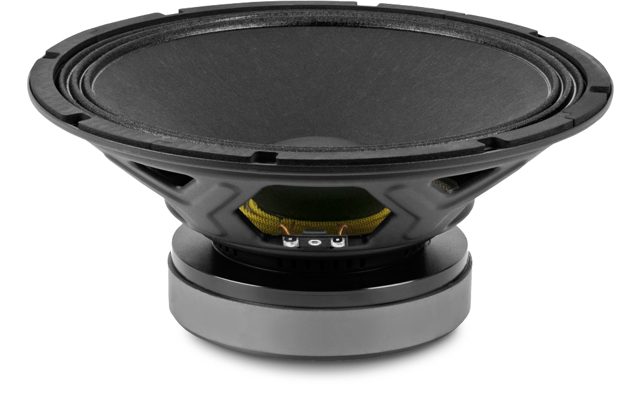

BEYMA 12MCS500
BEYMA 12MCS500 — 12" / 12 Zoll · Mitteltöner · Midrange
500 W AES - 98 dB - 65 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0010
Dokumente
BEYMA 12MCS500 — 12" · Mitteltöner
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 65 Hz – 5000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Gewicht: 6 kg
- Einbautiefe: 141 mm
- Frequenzbereich: 65 – 5000 Hz
Serie: MCS · Artikel-Nr: 42A-CHS-MT-BEY-0010
Beyma 12MCS500: 12"-Mitteltöner mit 98 dB, 500 W AES und 65 bis 5.000 Hz
Wer einen 12"-Mitteltöner mit 98 dB und 500 W AES sucht, ohne für Neodym oder eine 3"-Schwingspule zu zahlen, landet beim Beyma 12MCS500 aus der MCS-Serie. Der Ferritantrieb mit 17,6 Tm treibt eine bewegte Masse von 59 g, der Arbeitsbereich reicht von 65 bis 5.000 Hz, und mit 8 mm Xmax hat das Chassis mehr Hub als die meisten Mitteltöner dieser Größe.
Qts 0,36 bei 57 Hz Resonanz und 57 l Vas beschreiben eine Abstimmung, die zwischen straffem PA-Mitteltöner und universellem Tiefmitteltöner liegt. Das erlaubt sowohl das kleine geschlossene Mitteltonabteil als auch ein Bassreflexgehäuse für 2-Wege-Tops. Die 2,5"-Schwingspule verträgt 500 W AES, die Induktivität liegt bei 1,1 mH. Mit 6 kg und 141 mm Einbautiefe bleibt der Treiber handlich.
Einsatz und Gehäuse
Als Mitteltöner im 3-Wege-System arbeitet der 12MCS500 in einem geschlossenen Abteil mit einem Richtwert von 20 l und einer Einbauresonanz von 112 Hz. Trenn nach unten deutlich oberhalb der 65 Hz Untergrenze, sinnvoll oberhalb der Einbauresonanz, und nach oben irgendwo unterhalb der 5.000 Hz zum Horn, bei 12" besser im unteren Teil des möglichen Bereichs.
Der EBP von 150 und die 8 mm Xmax machen ihn zusätzlich zum Kandidaten für ein 2-Wege-Top mit Kick: Der Bassreflex-Richtwert beträgt 46 l bei 60 Hz Abstimmung und einem f3 von 62 Hz. Damit kommt er tiefer als die straffer abgestimmten MC- und MI-Modelle, bleibt aber ein Chassis, unter das ein Subwoofer gehört. Die passende Abstimmung liefert die Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- 98 dB an 8 Ω, Re 5,6 Ω: wenig Verstärkerleistung für hohen Pegel.
- Xmax 8 mm, Vd 440 cm³: genug Hub für 2-Wege-Tops mit Bassreflex.
- Le 1,1 mH: bei Passivweichen den Impedanzanstieg einkalkulieren.
- Ferritmagnet, 6 kg, Einbautiefe 141 mm.
- 500 W AES an 2,5"-Schwingspule: Hochpass unterhalb der Trennung.
Häufige Fragen
12MCS500 oder 12MC500?
Die Daten sind fast identisch: 57 Hz Resonanz, 57 l Vas, 500 W AES, 98 dB, 8 mm Xmax. Der 12MC500 hat den etwas stärkeren Antrieb und die geringere Induktivität, was sich in Qts 0,34 gegenüber 0,36 zeigt; der 12MCS500 ist die preiswertere Variante mit 17,6 Tm und 1,1 mH.
Funktioniert er in einem 2-Wege-Top?
Ja, mit dem Bassreflex-Richtwert von 46 l bei 60 Hz Abstimmung erreicht er ein f3 um 62 Hz. Das reicht für Kick und Oberbass; für Tiefbass gehört ein Subwoofer darunter.
Welche Endstufe passt?
Bei 98 dB Empfindlichkeit ist ein Verstärker mit deutlich weniger als 500 W an 8 Ω völlig ausreichend. Wichtiger ist ein Hochpass, damit der Hub von 8 mm nicht durch Signale unterhalb der Abstimmfrequenz ausgereizt wird.
Beyma 12MCS500: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12MCS500 ist ein 12-Zoll-Mitteltöner aus der Serie MCS und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12MCS500 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 57 Hz |
| Gesamtgüte Qts | 0,36 |
| Elektrische Güte Qes | 0,38 |
| Mechanische Güte Qms | 7,8 |
| Äquivalentvolumen Vas | 57,0 l |
| Bewegte Masse Mms | 59,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Verschiebevolumen Vd | 440 cm³ |
| Antriebsfaktor BL | 17,6 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 12MC500fs 57 Hz · Qts 0,34 · Vas 57 l · im Shop
- PRV Audio 12MR2000-NDYfs 54,48 Hz · Qts 0,34 · Vas 48,16 l · in der Datenbank
- PRV Audio 12MR2000fs 57,23 Hz · Qts 0,33 · Vas 52,52 l · in der Datenbank
- PRV Audio 12MR1000 PROfs 49,4 Hz · Qts 0,39 · Vas 92,3 l · in der Datenbank
- PRV Audio 12MR2000X-NDYfs 67,2 Hz · Qts 0,31 · Vas 35,9 l · in der Datenbank
- PRV Audio 12MR2000X v2fs 64,7 Hz · Qts 0,28 · Vas 39,61 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCS |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 65 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 141 |
| Gewicht (kg) | 6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 1.1 |
| Fs (Hz) | 57 |
| Qms | 7.8 |
| Qes | 0.38 |
| Qts | 0.36 |
| Vas (l) | 57 |
| Xmax (mm) | 8 |
| Vd (cm³) | 440 |
| BL (Tm) | 17.6 |
| Mms (kg) | 0.059 |
| Sd (m²) | 0.055 |
