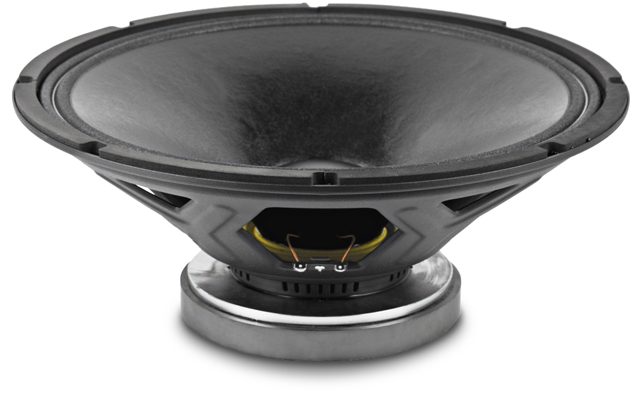

BEYMA 15CMV2
BEYMA 15CMV2 — 15" / 15 Zoll · Mitteltöner · Midrange
350 W AES - 97 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0005
Dokumente
BEYMA 15CMV2 — 15" · Mitteltöner
350 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Gewicht: 6 kg
- Einbautiefe: 138 mm
- Frequenzbereich: 50 – 4000 Hz
Serie: CMV · Artikel-Nr: 42A-CHS-MT-BEY-0005
Beyma 15CMV2: 15"-Mitteltöner mit 97 dB für den Grundton- und Mittenbereich
Mit dem 15CMV2 bietet Beyma einen 15"-Mitteltöner aus der CMV-Serie, der 350 W AES verträgt und 97 dB Empfindlichkeit erreicht. Der Frequenzbereich von 50 bis 4.000 Hz zeigt, worum es geht: nicht um Tiefbass, sondern um einen kräftigen, effizienten Grundton- und Mittenbereich, wie ihn Gitarrenboxen, Bühnenmonitore und 2-Wege-PA-Tops brauchen.
Auffällig ist die leichte Membran: 38 g Mms auf 880 cm² Fläche, angetrieben von einer 3"-Schwingspule mit BL 10,2 Tm. Das ergibt ein Qts von 0,49 und ein Qms von 4,5, also ein eher weich abgestimmtes System mit Fs bei 49 Hz. Die Einbautiefe von 138 mm ist für ein 15"-Chassis knapp, das Gewicht liegt bei 6 kg.
Einsatz und Gehäuse
Der EBP von 120 spricht für Bassreflex oder Horn, wenn du unter 100 Hz noch Pegel willst. Der Bassreflex-Richtwert ist allerdings groß: rund 201 l, abgestimmt auf 39 Hz, ergeben einen f3 von etwa 35 Hz. Praktischer ist für viele Anwendungen ein geschlossenes Mitteltonabteil von etwa 96 l mit fc bei 71 Hz, in dem das Chassis oberhalb der Gehäuseresonanz arbeitet. Die Trennung zum Bass setzt du deutlich über die untere Grenze von 50 Hz; die genaue Abstimmung ermittelst du mit der Gehäuseberechnung bei 42.audio.
Nach oben ist bei 4.000 Hz Schluss. Bei einem Xmax von 4 mm (Vd 352 cm³) solltest du den 15CMV2 nicht als Basslautsprecher missbrauchen; als 15"-Mitteltöner in einem 3-Wege-System oder als Fullrange-Chassis in einer offenen Gitarrenbox spielt er seine Stärken aus.
Worauf du achten solltest
- 8 Ω, Re 6,1 Ω, Le 0,6 mH: gutmütige Last mit niedriger Induktivität.
- Einbautiefe nur 138 mm: passt auch in flache Gehäuse und Monitore.
- Xmax 4 mm: für Mitten ausreichend, für Bassbetrieb zu wenig.
- Qts 0,49, Vas 104 l: braucht großes Bassreflexvolumen, wenn Tiefgang gewünscht ist.
Häufige Fragen
Ist der 15CMV2 für eine Gitarrenbox geeignet?
Ja, die Kombination aus leichter Membran (38 g), 97 dB und 350 W AES passt gut zu Instrumentenverstärkern. Der Bereich bis 4.000 Hz deckt den Gitarrenton ab, und die geringe Einbautiefe von 138 mm ist in flachen Combos ein Vorteil.
Wie viel Leistung braucht der 15CMV2?
Dank 97 dB Empfindlichkeit erreichst du hohe Pegel schon mit moderater Leistung. Für die volle Nutzung der 350 W AES sollte die Endstufe an 8 Ω entsprechend dimensioniert sein; bei Instrumentenverstärkern zählt eher der Headroom als die Maximalleistung.
Welches Gehäuse passt zum 15CMV2?
Für den Mitteltoneinsatz ein geschlossenes Abteil um 96 l (fc 71 Hz) als Richtwert. Wer Bassreflex will, muss mit rund 201 l und einer Abstimmung auf 39 Hz rechnen; für Monitore und Gitarrenboxen sind kleinere, gedämpfte Gehäuse üblich, die du über die Gehäuseberechnung prüfen kannst.
Beyma 15CMV2: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15CMV2 ist ein 15-Zoll-Mitteltöner aus der Serie CMV und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 15CMV2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 49 Hz |
| Gesamtgüte Qts | 0,49 |
| Elektrische Güte Qes | 0,41 |
| Mechanische Güte Qms | 4,5 |
| Äquivalentvolumen Vas | 104,0 l |
| Bewegte Masse Mms | 38,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Verschiebevolumen Vd | 352 cm³ |
| Antriebsfaktor BL | 10,2 Tm |
| Gleichstromwiderstand Re | 6,1 Ω |
| Schwingspuleninduktivität Le | 0,6 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | CMV |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 138 |
| Gewicht (kg) | 6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.1 |
| Le (mH) | 0.6 |
| Fs (Hz) | 49 |
| Qms | 4.5 |
| Qes | 0.41 |
| Qts | 0.49 |
| Vas (l) | 104 |
| Xmax (mm) | 4 |
| Vd (cm³) | 352 |
| BL (Tm) | 10.2 |
| Mms (kg) | 0.038 |
| Sd (m²) | 0.088 |
