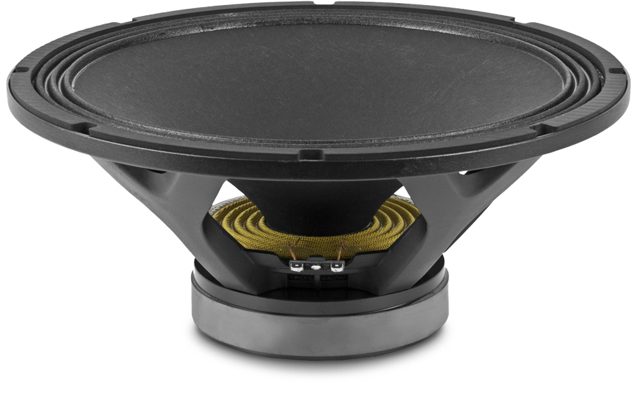

BEYMA 15MC500
BEYMA 15MC500 — 15" / 15 Zoll · Mitteltöner · Midrange
500 W AES - 98 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0003
Dokumente
BEYMA 15MC500 — 15" · Mitteltöner
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 2.5 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Gewicht: 6.2 kg
- Einbautiefe: 170 mm
- Frequenzbereich: 50 – 4000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0003
Beyma 15MC500: 15"-Mitteltöner mit 500 W AES, 98 dB und 8 mm Xmax
Der Beyma 15MC500 gehört zur MC-Serie und ist ein 15"-Mitteltöner mit 2,5"-Schwingspule, 500 W AES und 98 dB Empfindlichkeit. Sein Arbeitsbereich von 50 bis 4.000 Hz macht ihn zum Kandidaten für den Grundton- und Mitteltonweg in 3-Wege-PA-Systemen, aber auch für 2-Wege-Tops, die über einem Subwoofer laufen.
Was ihn von reinen Mittentreibern unterscheidet, ist der Hub: 8 mm Xmax bei 880 cm² Membranfläche ergeben ein Verschiebevolumen von 704 cm³. Mit Fs 46 Hz, Qts 0,45 und Vas 134 l liegt der EBP bei 98, das Chassis sitzt also genau an der Grenze, an der Bassreflex und geschlossene Gehäuse beide funktionieren. BL 18,3 Tm auf 98 g Mms halten das System trotzdem straff.
Einsatz und Gehäuse
Willst du den 15MC500 als Tiefmitteltöner nutzen, liegt der Bassreflex-Richtwert bei rund 203 l mit Abstimmung auf 40 Hz und f3 um 37 Hz. Das ist viel Volumen, aber es holt aus dem Chassis echten Grundton heraus. Für die Mitteltonrolle im 3-Wege-System ist ein geschlossenes Mitteltonabteil von etwa 91 l mit fc bei 72 Hz der sinnvollere Weg; die Trennung zum Bass liegt dann deutlich über der unteren Grenze von 50 Hz. Die genaue Auslegung übernimmt die Gehäuseberechnung bei 42.audio.
Oben endet der nutzbare Bereich bei 4.000 Hz, dort übernimmt ein Kompressionstreiber am Horn; mit 98 dB Empfindlichkeit passt der 15MC500 pegelmäßig gut zu Beyma-Hochtonlösungen. Beachte die Einbautiefe von 170 mm und das Gewicht von 6,2 kg beim Gehäusebau.
Worauf du achten solltest
- 8 Ω Nennimpedanz, Re 5,6 Ω: Standardlast für PA-Endstufen.
- 2,5"-Schwingspule mit 500 W AES: ausreichend Reserve für Dauerbetrieb.
- Xmax 8 mm, Vd 704 cm³: mehr Hub als bei typischen 15"-Mitteltönern.
- Le 1,1 mH: bei 4.000 Hz Trennung die Impedanzkorrektur in der Weiche berücksichtigen.
- Einbautiefe 170 mm, Gewicht 6,2 kg.
Häufige Fragen
Worin unterscheidet sich der 15MC500 vom 15MCS500?
Beide teilen Membranfläche, 2,5"-Schwingspule, 500 W AES und 98 dB. Der 15MC500 hat mit Qts 0,45 die etwas straffere Abstimmung und den höheren EBP von 98, was ihn minimal besser für Bassreflex und Grundton macht. Für welche Variante du dich entscheidest, hängt vor allem vom geplanten Gehäuse ab.
Kann der 15MC500 ohne Subwoofer laufen?
In einem Bassreflexgehäuse um 203 l, abgestimmt auf 40 Hz, erreicht er als Richtwert einen f3 von rund 37 Hz und liefert damit ordentlichen Grundton. Wer kompakter bauen will, sollte einen Subwoofer vorsehen und den 15MC500 oberhalb von 50 Hz trennen.
Welche Endstufe ist sinnvoll?
Mit 98 dB Empfindlichkeit brauchst du für normale Pegel wenig Leistung. Um die 500 W AES auszureizen, sollte die Endstufe an 8 Ω entsprechend Leistung liefern; ein Limiter schützt die Spule bei Dauerbetrieb.
Beyma 15MC500: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15MC500 ist ein 15-Zoll-Mitteltöner aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 15MC500 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 46 Hz |
| Gesamtgüte Qts | 0,45 |
| Elektrische Güte Qes | 0,47 |
| Mechanische Güte Qms | 7,8 |
| Äquivalentvolumen Vas | 134,0 l |
| Bewegte Masse Mms | 98,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 8 mm |
| Verschiebevolumen Vd | 704 cm³ |
| Antriebsfaktor BL | 18,3 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 1,1 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 170 |
| Gewicht (kg) | 6.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 1.1 |
| Fs (Hz) | 46 |
| Qms | 7.8 |
| Qes | 0.47 |
| Qts | 0.45 |
| Vas (l) | 134 |
| Xmax (mm) | 8 |
| Vd (cm³) | 704 |
| BL (Tm) | 18.3 |
| Mms (kg) | 0.098 |
| Sd (m²) | 0.088 |
