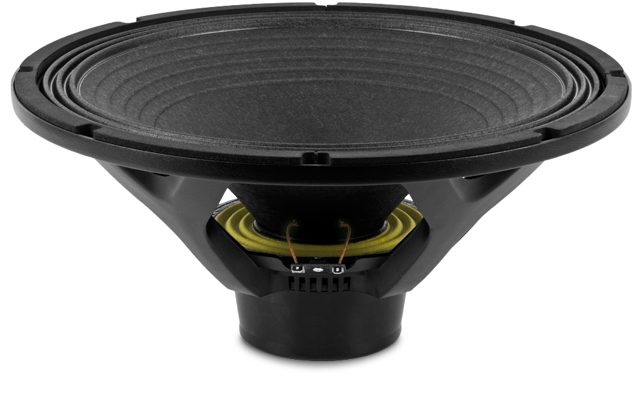

BEYMA 15MC700Nd
BEYMA 15MC700Nd — 15" / 15 Zoll · Mitteltöner · Midrange · Neodym-Magnet
700 W AES - 100 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0001
Dokumente
BEYMA 15MC700Nd — 15" · Mitteltöner · Neodym-Magnet
700 W AES · 100 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 100 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.2 kg
- Einbautiefe: 179 mm
- Frequenzbereich: 50 – 4000 Hz
Serie: MC · Artikel-Nr: 42A-CHS-MT-BEY-0001
Beyma 15MC700Nd: 15"-Neodym-Mitteltöner mit 100 dB und 700 W AES
100 dB Empfindlichkeit bei 8 Ω: Der Beyma 15MC700Nd kombiniert für einen 15"-Mitteltöner der MC-Reihe einen sehr hohen Wirkungsgrad mit 700 W AES Belastbarkeit. Der Neodym-Magnet hält das Gewicht bei 4,2 kg, die 3"-Schwingspule sorgt für die Wärmeabfuhr, die diese Leistungsklasse braucht. Der Arbeitsbereich reicht von 50 bis 4.000 Hz.
Die Parameter erzählen die Geschichte eines Chassis, das für Kontrolle gebaut ist: Fs 49 Hz, Qes 0,38, Qts 0,31 und ein EBP von 129. Der Antrieb mit BL 17,5 Tm bewegt 98 g Membranmasse auf 880 cm² Fläche, der Xmax von 6,5 mm ergibt ein Vd von 572 cm³. Das hohe Qms von 8,6 zeigt geringe mechanische Verluste in Sicke und Zentrierung.
Einsatz und Gehäuse
Der EBP von 129 sagt klar: Bassreflex oder Horn, wenn du unter 100 Hz Pegel brauchst. Der Richtwert dafür ist kompakt: etwa 55 l, abgestimmt auf 59 Hz, mit f3 um 66 Hz. Für den klassischen Mitteltonweg zwischen Subwoofer und Horn eignet sich ein geschlossenes Mitteltonabteil von rund 25 l mit fc bei 112 Hz. Die Trennung nach unten setzt du deutlich oberhalb von 50 Hz an; bei der Auslegung hilft die Gehäuseberechnung bei 42.audio.
Nach oben spielt der 15MC700Nd bis 4.000 Hz und übergibt dort an einen Kompressionstreiber. Mit 100 dB liegt er pegelmäßig auf Augenhöhe mit Hornsystemen, sodass in der Weiche wenig Dämpfung nötig ist. Die Einbautiefe von 179 mm ist beim Gehäusebau einzuplanen.
Worauf du achten solltest
- 8 Ω, Re 5,4 Ω, Le 1 mH: Standardlast, geringe Induktivität.
- Neodym-Magnet, 4,2 kg: leicht für ein 15"-Chassis mit 700 W AES.
- 100 dB Empfindlichkeit: passt ohne große Pegelanpassung zu Hornhochtönern.
- Einbautiefe 179 mm, Xmax 6,5 mm, Vd 572 cm³.
- Qts 0,31, EBP 129: Bassreflex-Richtwert 55 l, geschlossen 25 l.
Häufige Fragen
Was bringt der Neodym-Magnet beim 15MC700Nd gegenüber Ferrit?
Neodym erreicht bei viel geringerer Masse die gleiche Magnetstärke. Deshalb wiegt der 15MC700Nd nur 4,2 kg, obwohl der Antrieb mit BL 17,5 Tm und einer 3"-Schwingspule für 700 W AES ausgelegt ist; das ist bei Tourboxen und Flugsystemen ein entscheidender Vorteil.
Wo trenne ich den 15MC700Nd zum Bass und zum Hochtöner?
Nach unten deutlich oberhalb der Untergrenze von 50 Hz, im geschlossenen Abteil von 25 l praktisch im Bereich der fc von 112 Hz oder darüber. Nach oben ist 4.000 Hz die Grenze, ein Kompressionstreiber am Horn übernimmt spätestens dort.
Welcher Verstärker passt?
Mit 100 dB reichen wenige Watt für Zimmerlautstärke. Für den PA-Betrieb bis 700 W AES sollte die Endstufe an 8 Ω entsprechend Leistung bereitstellen und mit einem Limiter abgesichert sein.
Beyma 15MC700Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15MC700Nd ist ein 15-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 15MC700Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 49 Hz |
| Gesamtgüte Qts | 0,31 |
| Elektrische Güte Qes | 0,38 |
| Mechanische Güte Qms | 8,6 |
| Äquivalentvolumen Vas | 105,0 l |
| Bewegte Masse Mms | 98,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 6,5 mm |
| Verschiebevolumen Vd | 572 cm³ |
| Antriebsfaktor BL | 17,5 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MC |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 100 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 179 |
| Gewicht (kg) | 4.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 1 |
| Fs (Hz) | 49 |
| Qms | 8.6 |
| Qes | 0.38 |
| Qts | 0.31 |
| Vas (l) | 105 |
| Xmax (mm) | 6.5 |
| Vd (cm³) | 572 |
| BL (Tm) | 17.5 |
| Mms (kg) | 0.098 |
| Sd (m²) | 0.088 |
