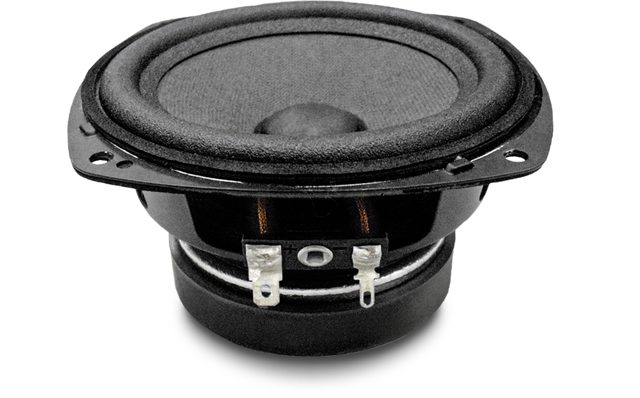

BEYMA 4FR40
BEYMA 4FR40 — 4" / 4 Zoll · Breitbandlautsprecher · Breitbänder / Fullrange
40 W AES - 87 dB - 100 – 20000 Hz
Art.-Nr.: 42A-CHS-BB-BEY-0006
Dokumente
BEYMA 4FR40 — 4" · Breitbandlautsprecher
40 W AES · 87 dB Empfindlichkeit · Frequenzbereich 100 Hz – 20000 Hz
Technische Daten
- Durchmesser: 4 "
- Schwingspule: 0.8 "
- Belastbarkeit: 40 W AES
- Empfindlichkeit: 87 dB
- Frequenzbereich: 100 – 20000 Hz
Serie: FR · Artikel-Nr: 42A-CHS-BB-BEY-0006
Beyma 4FR40: 4"-Breitbänder mit 87 dB, Qts 0,88 und Bereich bis 20.000 Hz
Beim Beyma 4FR40 lohnt ein Blick auf den Qts, bevor du über das Gehäuse nachdenkst: 0,88 ist ein hoher Wert und sagt, dass der Antrieb die Membran nur schwach dämpft. Solche Chassis sind nicht für Bassreflex gemacht, sondern für geschlossene Kleingehäuse, für offene Schallwände oder für Anwendungen, in denen die Elektronik die Abstimmung übernimmt. Der 4"-Breitbänder aus der FR-Serie überträgt 100 Hz bis 20.000 Hz, verträgt 40 W AES und liefert 87 dB.
Die Resonanzfrequenz liegt bei 92 Hz, das Vas bei 0,55 l. Weil das Vas so klein ist, ändert selbst ein Gehäuse von wenigen Litern die Gesamtgüte kaum: Das Chassis verhält sich im Gehäuse fast wie im Freifeld, und der Frequenzgang im unteren Bereich wird vor allem vom hohen Qts geprägt, also mit einer leichten Überhöhung um die Resonanz. Die 0,8"-Schwingspule hält die Masse gering und lässt den Hochton bis 20.000 Hz zu.
Einsatz und Gehäuse
Als Vollbereichslautsprecher für Desktop, Küche oder Werkstatt reicht ein kleines geschlossenes Gehäuse; einen Richtwert gibt es hier nicht, weil das Volumen bei diesem Vas zweitrangig ist und du es nach Bauraum wählen kannst. Wer mehr Tiefgang will, stellt dem 4FR40 einen Subwoofer zur Seite und trennt deutlich oberhalb von 100 Hz, am besten steil, denn die 40 W AES sind mit tiefen Frequenzen schnell durch Hub aufgebraucht.
Interessant ist der 4FR40 auf einer offenen Schallwand oder in Zeilenanordnungen, in denen mehrere Chassis parallel arbeiten und die Fläche addieren. Dort kommt der hohe Qts zugute, weil er den Pegelabfall der offenen Schallwand im unteren Bereich teilweise ausgleicht. Für die Feinabstimmung findest du die Thiele-Small-Werte in der Chassis-Datenbank von 42.audio.
Worauf du achten solltest
- Qts 0,88: geschlossen oder offene Schallwand, kein Bassreflex.
- Vas 0,55 l: Gehäusevolumen nahezu frei wählbar, es beeinflusst die Abstimmung kaum.
- 87 dB Empfindlichkeit: für Zimmerlautstärke ausreichend, für Pegel lieber mehrere Chassis.
- 40 W AES: Hochpass oberhalb 100 Hz schützt vor Überhub.
Häufige Fragen
Warum ist der Qts von 0,88 beim 4FR40 kein Nachteil?
Weil er zum Einsatzzweck passt. In kleinen geschlossenen Gehäusen und auf offenen Schallwänden ist ein hoher Qts hilfreich, da er den Bassabfall ausgleicht. Nur für Bassreflex wäre er ungeeignet, und dafür ist ein 4"-Chassis mit Fs 92 Hz ohnehin nicht gedacht.
Kann ich den 4FR40 in einer Zeile oder als Array einsetzen?
Ja, das ist eine sinnvolle Anwendung. Mehrere 4FR40 in Reihe addieren Fläche und Pegel und gleichen die 87 dB des Einzelchassis aus. Achte auf die resultierende Impedanz aus Serien- und Parallelschaltung und auf gleichen Abstand der Chassis.
Braucht der 4FR40 einen Hochtöner?
Nicht zwingend, der Bereich reicht bis 20.000 Hz. Auf Achse liefert er den Hochton selbst, außerhalb der Achse bündelt eine 4"-Membran im obersten Bereich. Wer breite Abstrahlung im Hochton will, ergänzt einen kleinen Hochtöner mit hoher Trennung.
Beyma 4FR40: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 4FR40 ist ein 4-Zoll-Breitbänder aus der Serie FR und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 4FR40 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Resonanzfrequenz fs | 92 Hz |
|---|---|
| Gesamtgüte Qts | 0,88 |
| Äquivalentvolumen Vas | 0,6 l |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Full Range |
| Serie | FR |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 87 |
| Frequenz von (Hz) | 100 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 4 |
| Schwingspule (Zoll) | 0.8 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 92 |
| Qts | 0.88 |
| Vas (l) | 0.55 |
