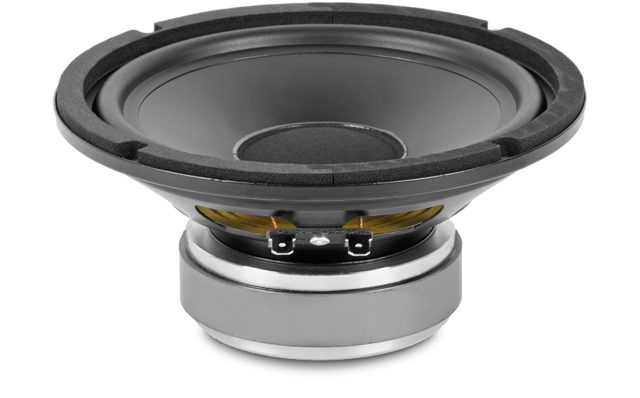

BEYMA 6B30/P
BEYMA 6B30/P — 6" / 6 Zoll · Breitbandlautsprecher · Breitbänder / Fullrange
50 W AES - 90 dB - 55 – 8000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-BEY-0004
Dokumente
BEYMA 6B30/P — 6" · Breitbandlautsprecher
50 W AES · 90 dB Empfindlichkeit · Frequenzbereich 55 Hz – 8000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 90 dB
- Impedanz: 8 Ω
- Gewicht: 1.2 kg
- Frequenzbereich: 55 – 8000 Hz
Serie: B · Artikel-Nr: 42A-CHS-BB-BEY-0004
Beyma 6B30/P: 6"-Breitbänder mit 90 dB, 8 Ω und Bereich von 55 bis 8.000 Hz
Sechs Zoll, 8 Ω, 90 dB und ein Bereich von 55 Hz bis 8.000 Hz: Der Beyma 6B30/P aus der B-Serie ist ein Chassis für den mittleren Bereich, das nach unten deutlich mehr kann als ein reiner Mitteltöner. Die Belastbarkeit liegt bei 50 W AES, die Schwingspule misst 1", und mit 1,2 kg ist er leicht genug für Zeilen, Satelliten und mobile Anwendungen.
Die Parameter sind ausgewogen: Fs 56 Hz, Qts 0,5 aus Qes 0,6 und Qms 3, Vas 15,6 l. Der Antrieb mit BL 6,8 Tm bewegt eine Membran von 14 g auf 140 cm² Fläche, und Xmax 5,5 mm ergibt ein Verschiebevolumen von 77 cm³. Die Induktivität von 0,3 mH bei Re 5,5 Ω ist niedrig, was den Mittelton offen hält und die Weiche vereinfacht. Das EBP von 93 sagt: geschlossen und Bassreflex sind beide möglich, mit einer leichten Tendenz zum Reflexgehäuse.
Einsatz und Gehäuse
Als Richtwert für ein geschlossenes Gehäuse mit Butterworth-Abstimmung ergeben sich etwa 16 l mit einer Eckfrequenz von 79 Hz. Das ist die unkomplizierte Variante für Satelliten mit Subwoofer, wobei die Trennung zum Sub deutlich oberhalb der 55 Hz liegt, also eher im Bereich der Eckfrequenz. Wer Bassreflex bevorzugt, simuliert die Abstimmung über die Gehäuseberechnung bei 42.audio, weil der Parametersatz keinen pauschalen Richtwert für Reflex liefert.
In 3-Wege-Systemen ist der 6B30/P ein Mitteltöner mit Reserven: Ein eigenes geschlossenes Mitteltonabteil von rund 16 l und eine Trennung nach unten spürbar über 55 Hz reichen, damit er den gesamten Stimmbereich abdeckt. Nach oben endet der Bereich bei 8.000 Hz, die Übergabe an den Hochtöner setzt du darunter, bevor die 6"-Membran zu stark bündelt. Die 90 dB passen zu vielen Tieftönern ohne große Pegelkorrektur.
Worauf du achten solltest
- 8 Ω und 90 dB: unkritisch für Hifi- und kleine PA-Verstärker, 50 W AES Belastbarkeit.
- Le 0,3 mH: niedrige Induktivität, saubere Mitten, einfache Weichenauslegung.
- Richtwert geschlossen 16 l bei 79 Hz: kompakter Satellit oder Mitteltonabteil.
- Xmax 5,5 mm und Vd 77 cm³: genug Hub für Bass bis zur Übernahme durch den Sub.
- Gewicht 1,2 kg: leicht für Zeilen und mobile Boxen.
Häufige Fragen
Welches Gehäuse passt zum 6B30/P?
Geschlossen mit rund 16 l ist der Richtwert und ergibt eine Eckfrequenz um 79 Hz. Ein Bassreflexgehäuse ist mit EBP 93 ebenfalls sinnvoll, sollte aber mit den Thiele-Small-Parametern in der Gehäuseberechnung ausgelegt werden statt nach Faustformel.
Kann ich den 6B30/P ohne Hochtöner betreiben?
Für Sprachwiedergabe oder Hintergrundmusik ja, der Bereich reicht bis 8.000 Hz. Für Musik mit vollem Hochton kombinierst du ihn mit einem Hochtöner, der unterhalb von 8.000 Hz einsetzt, oder mit einem kleinen Horn aus dem Beyma-Programm.
Wo trenne ich den 6B30/P als Mitteltöner?
Nach unten deutlich oberhalb der 55 Hz, in einem 3-Wege-System typischerweise im Bereich der Eckfrequenz des Mitteltonabteils oder darüber. Nach oben unterhalb der 8.000 Hz. Das Mitteltonabteil bleibt geschlossen und wird mit etwa 16 l als Richtwert gedämpft ausgeführt.
Beyma 6B30/P: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 6B30/P ist ein 6-Zoll-Breitbänder aus der Serie B und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 6B30/P mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 56 Hz |
| Gesamtgüte Qts | 0,5 |
| Elektrische Güte Qes | 0,6 |
| Mechanische Güte Qms | 3 |
| Äquivalentvolumen Vas | 15,6 l |
| Bewegte Masse Mms | 14,0 g |
| Membranfläche Sd | 140 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Verschiebevolumen Vd | 77 cm³ |
| Antriebsfaktor BL | 6,8 Tm |
| Gleichstromwiderstand Re | 5,5 Ω |
| Schwingspuleninduktivität Le | 0,3 mH |
Gehäusevorschlag
Der EBP von 93 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 56 / 0,6
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 15,6 l
- Einbauresonanz Fc
- 79 Hz
- Grenzfrequenz F3
- 79 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 31,7 l
- Abstimmfrequenz Fb
- 45 Hz
- Grenzfrequenz F3
- 41 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Full Range |
| Serie | B |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 90 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1 |
| Gewicht (kg) | 1.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.5 |
| Le (mH) | 0.3 |
| Fs (Hz) | 56 |
| Qms | 3 |
| Qes | 0.6 |
| Qts | 0.5 |
| Vas (l) | 15.6 |
| Xmax (mm) | 5.5 |
| Vd (cm³) | 77 |
| BL (Tm) | 6.8 |
| Mms (kg) | 0.014 |
| Sd (m²) | 0.014 |
