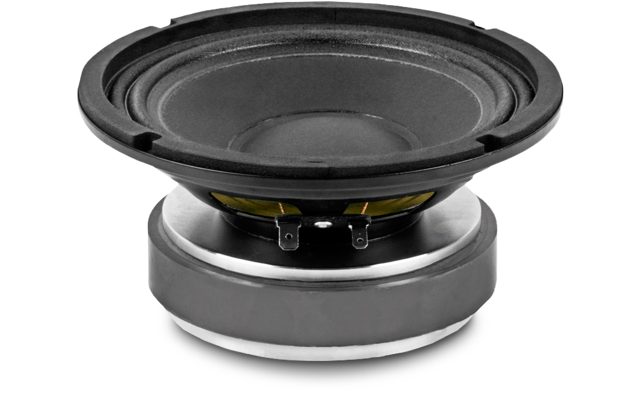

BEYMA 6CMV2
BEYMA 6CMV2 — 6" / 6 Zoll · Mitteltöner · Midrange
220 W AES - 94 dB - 95 – 8000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0029
Dokumente
BEYMA 6CMV2 — 6" · Mitteltöner
220 W AES · 94 dB Empfindlichkeit · Frequenzbereich 95 Hz – 8000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.5 "
- Belastbarkeit: 220 W AES
- Empfindlichkeit: 94 dB
- Impedanz: 8 Ω
- Gewicht: 2.2 kg
- Einbautiefe: 80 mm
- Frequenzbereich: 95 – 8000 Hz
Serie: CMV · Artikel-Nr: 42A-CHS-MT-BEY-0029
Beyma 6CMV2: kompakter 6"-Mitteltöner mit 94 dB und 220 W AES
Ein 6"-Mitteltöner für kleine Boxen mit ernsthafter Belastbarkeit: Der Beyma 6CMV2 aus der CMV-Serie verträgt 220 W AES, erreicht 94 dB Empfindlichkeit und arbeitet von 95 bis 8.000 Hz. Die 1,5"-Schwingspule und die Einbautiefe von nur 80 mm machen ihn zu einem Chassis für Säulenlautsprecher, kleine Monitore und Mitteltonabteile, in denen wenig Platz ist.
Die Parameter sind eindeutig auf Mittelton ausgelegt: Fs 90 Hz, Qts 0,34 und ein EBP von 200. Die Membran wiegt 13 g bei 140 cm² Fläche, der Antrieb mit BL 9,4 Tm liefert ein Qes von 0,45. Mit einem Xmax von 5,7 mm und Vd 80 cm³ hat der 6CMV2 für seine Größe ordentlich Hubreserve, was im Bereich um 100 Hz gegen Verzerrungen hilft. Das Gewicht liegt bei 2,2 kg.
Einsatz und Gehäuse
Als Mitteltöner gehört der 6CMV2 in ein geschlossenes Mitteltonabteil: Rund 2 l ergeben als Richtwert eine fc von 187 Hz, was gut zu einer Trennung deutlich oberhalb der unteren Grenze von 95 Hz passt. Wer das Chassis in einer kleinen 2-Wege-Box tiefer laufen lassen will, findet im Bassreflex-Richtwert 4,4 l mit Abstimmung auf 100 Hz und f3 um 106 Hz; Tiefbass ist also nicht das Thema, dafür ein Subwoofer. Die Feinabstimmung erledigst du mit der Gehäuseberechnung bei 42.audio.
Nach oben spielt der 6CMV2 bis 8.000 Hz, sodass du die Trennung zum Hochtöner hoch legen kannst. Für ein Mehrfach-Array in einer Säule sind 94 dB pro Chassis bei 8 Ω eine gute Basis; mehrere Chassis in Reihe-Parallel-Schaltung halten die Impedanz für die Endstufe im Rahmen.
Worauf du achten solltest
- 8 Ω, Re 5,3 Ω, Le 0,5 mH: geringe Induktivität für den Betrieb bis 8.000 Hz.
- Einbautiefe nur 80 mm: passt in Säulen und flache Gehäuse.
- Xmax 5,7 mm bei 140 cm² Membranfläche: gute Hubreserve für ein 6"-Chassis.
- Qms 1,4: die stark bedämpfte Aufhängung glättet die Resonanz bei 90 Hz.
- Gewicht 2,2 kg, 220 W AES über eine 1,5"-Schwingspule.
Häufige Fragen
Wie viele 6CMV2 kann ich in einer Säule betreiben?
Elektrisch hängt das von der Endstufe ab: Vier Chassis in Reihe-Parallel-Schaltung ergeben wieder 8 Ω, zwei parallel 4 Ω. Akustisch gewinnst du mit jedem Chassis Membranfläche und Pegel, achte aber auf den Abstand der Chassis zueinander für ein gleichmäßiges vertikales Abstrahlverhalten.
Wo trenne ich den 6CMV2 zum Hochtöner?
Der Frequenzbereich reicht bis 8.000 Hz, du hast also Spielraum. Bei einer Kalotte oder einem kleinen Kompressionstreiber wählst du die Trennung so, dass beide Chassis mit Reserve arbeiten; die 140 cm² Membranfläche bündeln oberhalb einiger Kilohertz bereits, was bei der Wahl einzuplanen ist.
Welcher Verstärker passt zum 6CMV2?
Mit 94 dB und 220 W AES an 8 Ω ist der 6CMV2 unkritisch. Für Monitore reichen kleine Endstufen, im PA-Betrieb sorgt ein Hochpass oberhalb von 95 Hz dafür, dass die Leistung nicht in unnötigen Hub geht.
Beyma 6CMV2: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 6CMV2 ist ein 6-Zoll-Mitteltöner aus der Serie CMV und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 6CMV2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 90 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,45 |
| Mechanische Güte Qms | 1,4 |
| Äquivalentvolumen Vas | 6,5 l |
| Bewegte Masse Mms | 13,0 g |
| Membranfläche Sd | 140 cm² |
| Lineare Auslenkung Xmax | 5,7 mm |
| Verschiebevolumen Vd | 80 cm³ |
| Antriebsfaktor BL | 9,4 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,5 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | CMV |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 220 |
| Empfindlichkeit (dB) | 94 |
| Frequenz von (Hz) | 95 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 80 |
| Gewicht (kg) | 2.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.5 |
| Fs (Hz) | 90 |
| Qms | 1.4 |
| Qes | 0.45 |
| Qts | 0.34 |
| Vas (l) | 6.5 |
| Xmax (mm) | 5.7 |
| Vd (cm³) | 80 |
| BL (Tm) | 9.4 |
| Mms (kg) | 0.013 |
| Sd (m²) | 0.014 |
