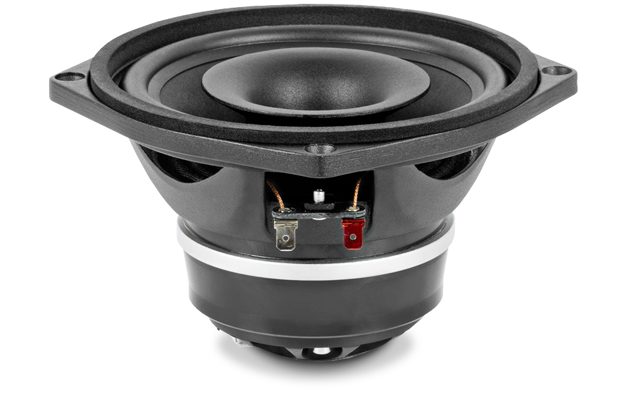

BEYMA 6CX200Nd/N
BEYMA 6CX200Nd/N — 6" / 6 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
200 W AES - 92 dB - 65 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0011
Dokumente
BEYMA 6CX200Nd/N — 6" · Koaxiallautsprecher · Neodym-Magnet
200 W AES · 92 dB Empfindlichkeit · Frequenzbereich 65 Hz – 20000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.75 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 92 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2 kg
- Frequenzbereich: 65 – 20000 Hz
Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0011
Beyma 6CX200Nd/N: 6"-Koax mit Neodym, 1,75"-Schwingspule und 200 W AES für Mittel-Hochton
Nur 2 kg, 1,75"-Schwingspule, Qts 0,27: Der Beyma 6CX200Nd/N ist ein 6"-Koaxialchassis, das eher als Mittel-Hochton-Baustein denn als kleiner Vollbereichslautsprecher gedacht ist. Der Neodymantrieb liefert BL 10,52 Tm bei 16 g bewegter Masse und dämpft den Konus elektrisch so stark, dass er im Mittelton sehr sauber arbeitet. Die Hochtoneinheit sitzt im Zentrum und übernimmt den Bereich bis 20.000 Hz, der Konus beginnt bei 65 Hz.
Gegenüber dem Ferrit-Bruder 6CX200Fe kauft man mit dem Nd/N vor allem Gewicht und Belastbarkeit pro Volumen: 200 W AES an 8 Ω bei einer großen Schwingspule bedeuten thermische Reserve für Dauerbetrieb, während 92 dB Kennschalldruck den Preis für die kleinere bewegte Luftmenge und den straffen Antrieb widerspiegeln. Xmax 5,5 mm und ein Verschiebevolumen von 69 cm³ reichen für den Mittelton locker und für Satellitenbetrieb mit Subwoofer.
Einsatz und Gehäuse
Der EBP von 224 macht die Richtung klar: Dieses Chassis will kein Bass sein. Die passende Umgebung ist ein geschlossenes Mitteltonabteil mit rund 1,6 l, das eine Eckfrequenz von 170 Hz ergibt; darunter übernimmt ein Tieftöner. Als Bassreflex-Satellit funktioniert der 6CX200Nd/N mit etwa 3,3 l und einer Abstimmung auf 89 Hz, die untere Grenzfrequenz liegt dann um 106 Hz, was nur mit Subwoofer eine vollständige Wiedergabe ergibt. Beide Werte sind Richtwerte aus den Thiele-Small-Parametern; die Feinabstimmung erledigst du in der Gehäuseberechnung auf 42.audio.
Typische Projekte: koaxiale Mittel-Hochton-Einheiten in Dreiwege-Monitoren, leichte Line-Array-Module, Deckenlautsprecher mit Subwoofer-Unterstützung und kompakte aktive Systeme, bei denen das geringe Gewicht und die punktförmige Abstrahlung zählen. Die Trennung zwischen Konus und Hochtoneinheit bestimmt deine Weiche; die Parameter dazu findest du in der Chassis-Datenbank.
Worauf du achten solltest
- 2 kg Gewicht: Neodym macht das Chassis leicht für Arrays und Deckeneinbau.
- 1,75"-Schwingspule, 200 W AES: hohe thermische Belastbarkeit für ein 6"-Chassis.
- Qts 0,27, EBP 224: geschlossenes Mitteltonabteil oder kleiner Reflex-Satellit mit Subwoofer.
- 8 Ω, Re 5 Ω, Le 0,24 mH: geringe Induktivität, einfache Weichenauslegung.
- 92 dB: etwas weniger Wirkungsgrad als die Ferrit-Version, dafür mehr Kontrolle.
Häufige Fragen
Wann ist der 6CX200Nd/N die bessere Wahl gegenüber dem 6CX200Fe?
Wenn Gewicht und thermische Reserve wichtiger sind als der letzte Rest Tiefgang und Wirkungsgrad. Der Nd/N wiegt 2 kg und bringt mit seiner 1,75"-Schwingspule 200 W AES stabil weg; der Fe ist die Wahl für stationäre Boxen, bei denen der höhere Kennschalldruck zählt.
Welches Gehäuse brauche ich als Mitteltöner?
Ein geschlossenes Abteil von rund 1,6 l reicht; die Eckfrequenz liegt bei 170 Hz. Trenne zum Tieftöner deutlich oberhalb der Resonanz von 65 Hz und dämme das Abteil gut, dann bleibt der Mittelton frei von Gehäuseresonanzen.
Wie viel Verstärkerleistung ist sinnvoll?
Mit 92 dB an 8 Ω liefern schon kleine Endstufen brauchbare Pegel; die 200 W AES sind die thermische Grenze. Ein Hochpass unterhalb des Einsatzbereichs ist Pflicht, damit der Konus mit 5,5 mm Xmax nicht durch Bassanteile aus dem Arbeitsbereich läuft.
Beyma 6CX200Nd/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 6CX200Nd/N ist ein 6-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 6CX200Nd/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 65 Hz |
| Gesamtgüte Qts | 0,27 |
| Elektrische Güte Qes | 0,29 |
| Mechanische Güte Qms | 3,95 |
| Äquivalentvolumen Vas | 9,4 l |
| Bewegte Masse Mms | 16,0 g |
| Membranfläche Sd | 135 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Verschiebevolumen Vd | 69 cm³ |
| Antriebsfaktor BL | 10,52 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 0,24 mH |
Gehäusevorschlag
Der EBP von 224 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 65 / 0,29
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 1,6 l
- Einbauresonanz Fc
- 170 Hz
- Grenzfrequenz F3
- 170 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 2,5 l
- Abstimmfrequenz Fb
- 98 Hz
- Grenzfrequenz F3
- 116 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 92 |
| Frequenz von (Hz) | 65 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.75 |
| Gewicht (kg) | 2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.24 |
| Fs (Hz) | 65 |
| Qms | 3.95 |
| Qes | 0.29 |
| Qts | 0.27 |
| Vas (l) | 9.4 |
| Xmax (mm) | 5.5 |
| Vd (cm³) | 69 |
| BL (Tm) | 10.52 |
| Mms (kg) | 0.016 |
| Sd (m²) | 0.0135 |
