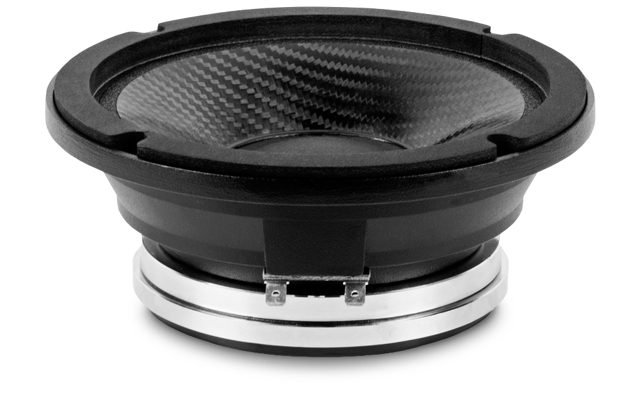

BEYMA 6MCF200Nd
BEYMA 6MCF200Nd — 6" / 6 Zoll · Mitteltöner · Midrange · Neodym-Magnet
200 W AES - 97 dB - 400 – 12000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0027
Dokumente
BEYMA 6MCF200Nd — 6" · Mitteltöner · Neodym-Magnet
200 W AES · 97 dB Empfindlichkeit · Frequenzbereich 400 Hz – 12000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 2 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.3 kg
- Einbautiefe: 75 mm
- Frequenzbereich: 400 – 12000 Hz
Serie: MCF · Artikel-Nr: 42A-CHS-MT-BEY-0027
Beyma 6MCF200Nd: 6"-Neodym-Mitteltöner mit 97 dB für 400 bis 12.000 Hz
Der Beyma 6MCF200Nd ist kein Tiefmitteltöner, sondern ein reiner Mitteltöner: Der Arbeitsbereich beginnt erst bei 400 Hz und reicht bis 12.000 Hz. Die MCF-Serie setzt auf einen Neodym-Antrieb mit 2"-Schwingspule, 200 W AES und 97 dB Empfindlichkeit, das Gewicht liegt bei 2,3 kg, die Einbautiefe bei nur 75 mm.
Die Parameter sind ungewöhnlich und erklären das Konzept: Fs 406 Hz, Vas 0,27 l und ein Qts von 0,72 bei extrem hohem Qms von 10,3. Das ist ein steif aufgehängtes Chassis mit sehr geringer Nachgiebigkeit, das gar nicht erst versucht, Grundton zu liefern. Der Antrieb mit BL 18,1 Tm auf nur 15 g Mms ist für ein 6"-Chassis sehr kräftig, die Induktivität von 0,1 mH ist niedrig; beides zusammen ergibt Präzision und Bandbreite bis weit über den Bereich üblicher Konusmitteltöner.
Einsatz und Gehäuse
Mit Xmax 2,5 mm und Vd 35 cm³ ist der 6MCF200Nd ausschließlich für den Betrieb oberhalb seiner Resonanz gedacht. Die Trennung zum Bass legst du deutlich oberhalb von 400 Hz, also klar über der Fs von 406 Hz; darunter läuft ein 12"- oder 15"-Tiefmitteltöner. Ein eigenes, kleines geschlossenes Mitteltonabteil reicht aus, da das Vas von 0,27 l winzig ist und das Chassis von hinten nur gegen Druck aus dem Bassabteil abgeschirmt werden muss. Auch als Treiber für Mitteltonhörner ist der 6MCF200Nd interessant, dank 97 dB und dem starken Antrieb.
Nach oben spielt er bis 12.000 Hz, die Übergabe an einen Hochtöner kann daher hoch liegen. Im Vergleich zum Beyma 6MI100 (Fs 128 Hz, Qts 0,51, Vas 3,1 l) ist der 6MCF200Nd das spezialisiertere Chassis: weniger Tiefe, dafür mehr Wirkungsgrad, mehr Bandbreite und der leichtere Neodym-Antrieb.
Worauf du achten solltest
- 8 Ω, Re 6,2 Ω, Le 0,1 mH: nahezu rein ohmsche Last bis 12.000 Hz.
- Fs 406 Hz: Hochpass zwingend, keine Nutzung unter 400 Hz.
- Xmax 2,5 mm: für Mittelton ausreichend, für Grundton nicht ausgelegt.
- Einbautiefe 75 mm, Neodym-Magnet, 2,3 kg.
- 97 dB Empfindlichkeit: passt pegelmäßig zu 15"-Bässen und Hornhochtönern.
Häufige Fragen
Warum hat der 6MCF200Nd so eine hohe Resonanzfrequenz?
Die Fs von 406 Hz und das Vas von 0,27 l zeigen eine sehr steife Aufhängung, wie sie für Mitteltöner mit hoher Belastbarkeit und geringem Hub typisch ist. Der Vorteil: kein Rückvolumen-Aufwand und kaum Beeinflussung durch das Gehäuse, der Nachteil: keinerlei Tiefgang.
Kann ich den 6MCF200Nd in einem Mitteltonhorn nutzen?
Ja, die Kombination aus 97 dB, BL 18,1 Tm und nur 15 g Mms ist für Hornlast gut geeignet. Beachte, dass die Hornuntergrenze und die 400-Hz-Untergrenze des Chassis zusammenpassen müssen.
Wie unterscheidet sich der 6MCF200Nd vom 6MI100?
Der 6MI100 hat mit Fs 128 Hz und Qts 0,51 einen klassischeren Mitteltöner-Charakter und kann tiefer angekoppelt werden. Der 6MCF200Nd startet bei 400 Hz, bringt 97 dB und reicht bis 12.000 Hz.
Beyma 6MCF200Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 6MCF200Nd ist ein 6-Zoll-Mitteltöner mit Neodymmagnet aus der Serie MCF und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 6MCF200Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 406 Hz |
| Gesamtgüte Qts | 0,72 |
| Elektrische Güte Qes | 0,77 |
| Mechanische Güte Qms | 10,3 |
| Äquivalentvolumen Vas | 0,3 l |
| Bewegte Masse Mms | 15,0 g |
| Membranfläche Sd | 140 cm² |
| Lineare Auslenkung Xmax | 2,5 mm |
| Verschiebevolumen Vd | 35 cm³ |
| Antriebsfaktor BL | 18,1 Tm |
| Gleichstromwiderstand Re | 6,2 Ω |
| Schwingspuleninduktivität Le | 0,1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- PRV Audio 6MR400CF-4fs 131,1 Hz · Qts 0,76 · Vas 4,11 l · in der Datenbank
- PRV Audio 6MR250B-4 SLIMfs 142,9 Hz · Qts 0,82 · Vas 4 l · in der Datenbank
- PRV Audio 6MR400-4 BULLETfs 144,1 Hz · Qts 0,6 · Vas 4,4 l · in der Datenbank
- PRV Audio 6MR400-NDY-4 BULLETfs 178,3 Hz · Qts 0,87 · Vas 2,44 l · in der Datenbank
- PRV Audio 6MR500-NDYfs 104,6 Hz · Qts 0,53 · Vas 5,13 l · in der Datenbank
- Beyma 6MI100fs 128 Hz · Qts 0,51 · Vas 3,1 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | MCF |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 400 |
| Frequenz bis (Hz) | 12000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 75 |
| Gewicht (kg) | 2.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.2 |
| Le (mH) | 0.1 |
| Fs (Hz) | 406 |
| Qms | 10.3 |
| Qes | 0.77 |
| Qts | 0.72 |
| Vas (l) | 0.27 |
| Xmax (mm) | 2.5 |
| Vd (cm³) | 35 |
| BL (Tm) | 18.1 |
| Mms (kg) | 0.015 |
| Sd (m²) | 0.014 |
