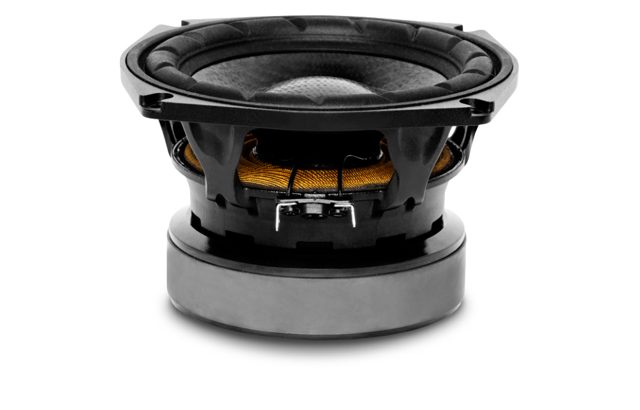

BEYMA 6NMFW
BEYMA 6NMFW — 6" / 6 Zoll · Mitteltöner · Midrange
200 W AES - 87 dB - 35 – 3000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-MT-BEY-0030
Dokumente
BEYMA 6NMFW — 6" · Mitteltöner
200 W AES · 87 dB Empfindlichkeit · Frequenzbereich 35 Hz – 3000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 2 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 87 dB
- Impedanz: 8 Ω
- Gewicht: 3.5 kg
- Frequenzbereich: 35 – 3000 Hz
Serie: NMFW · Artikel-Nr: 42A-CHS-MT-BEY-0030
Beyma 6NMFW: 6"-Tiefmitteltöner mit 9 mm Xmax, 35 Hz Untergrenze und 200 W AES
Der Beyma 6NMFW ist im Shop als Mitteltöner geführt, seine Daten zeigen aber einen echten Tiefmitteltöner: Der Frequenzbereich beginnt bei 35 Hz, der Xmax liegt bei 9 mm und die Empfindlichkeit bei 87 dB. Die 2"-Schwingspule verträgt 200 W AES, das Gewicht beträgt 3,5 kg. Das ist ein Chassis für kompakte 2-Wege-Boxen und Studiomonitore, nicht für die PA-Mitteltonrolle.
Die Thiele-Small-Parameter passen dazu: Fs 40 Hz, Qts 0,34, Vas 11 l und ein BL von 14 Tm auf 45 g Mms. Die Membranfläche von 154 cm² ergibt mit 9 mm Hub ein Vd von 139 cm³, also ein Verschiebevolumen, das für ein 6"-Chassis viel Bass in kleinem Gehäuse bedeutet. Der EBP von 114 weist in Richtung Bassreflex, und genau da ist der 6NMFW auch am besten aufgehoben.
Einsatz und Gehäuse
Als Richtwert liefert ein Bassreflexgehäuse von rund 7,5 l, abgestimmt auf 44 Hz, einen f3 von etwa 47 Hz, das ist für eine kompakte Box beachtlich. Geschlossen ergeben etwa 3,3 l eine fc von 83 Hz, was für einen Satellitenlautsprecher mit Subwoofer eine sinnvolle Variante ist. Die 42.audio-Gehäuseberechnung hilft bei der genauen Abstimmung von Volumen und Port.
Nach oben ist bei 3.000 Hz Schluss, die Trennung zum Hochtöner liegt also darunter und muss eine Kalotte, ein AMT oder ein kleiner Kompressionstreiber am Waveguide mit entsprechender Belastbarkeit übernehmen. Die Induktivität von 0,95 mH sorgt für einen Impedanzanstieg, den du in der passiven Weiche kompensieren solltest. Mit 87 dB brauchst du gegenüber PA-Chassis deutlich mehr Verstärkerleistung, dafür ist die Kombination aus Tiefgang und kleinem Gehäuse in dieser Größe selten.
Worauf du achten solltest
- 87 dB Empfindlichkeit: rechne mit deutlich mehr Verstärkerleistung als bei PA-Chassis.
- Xmax 9 mm, Vd 139 cm³: langhubig, echter Tiefmitteltöner.
- 8 Ω, Re 5,8 Ω, Le 0,95 mH: Impedanzkorrektur in der Weiche sinnvoll.
- Frequenzbereich nur bis 3.000 Hz: Hochtöner muss entsprechend tief ankoppeln.
- Bassreflex-Richtwert 7,5 l bei 44 Hz, geschlossen 3,3 l.
Häufige Fragen
Ist der 6NMFW wirklich ein Mitteltöner?
Von den Daten her ist er ein Tiefmitteltöner: 35 Hz Untergrenze, 9 mm Xmax und Fs 40 Hz sprechen für den Einsatz als Bass-Mittelton-Chassis in einer 2-Wege-Box. Für einen reinen Mitteltonweg in PA-Systemen sind 87 dB zu wenig Wirkungsgrad.
Welcher Verstärker passt zum 6NMFW?
Mit 87 dB an 8 Ω solltest du für satte Pegel eine Endstufe mit ordentlicher Leistung einplanen, die 200 W AES geben den Rahmen vor. Ein Subsonic-Filter unterhalb des Abstimmbereichs schützt die Membran vor Überhub im Bassreflexgehäuse.
Welches Gehäuse passt?
Bassreflex mit rund 7,5 l und Abstimmung auf 44 Hz für f3 um 47 Hz, oder geschlossen mit etwa 3,3 l für einen Satelliten am Subwoofer. Beides sind Richtwerte, die endgültige Auslegung machst du über die Gehäuseberechnung.
Bei 42.audio bekommst du den BEYMA 6NMFW mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 40 Hz |
| Gesamtgüte Qts | 0,34 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 7,5 |
| Äquivalentvolumen Vas | 11,0 l |
| Bewegte Masse Mms | 45,0 g |
| Membranfläche Sd | 154 cm² |
| Lineare Auslenkung Xmax | 9 mm |
| Verschiebevolumen Vd | 139 cm³ |
| Antriebsfaktor BL | 14 Tm |
| Gleichstromwiderstand Re | 5,8 Ω |
| Schwingspuleninduktivität Le | 0,95 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Mid Frequency |
| Serie | NMFW |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 87 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 2 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.8 |
| Le (mH) | 0.95 |
| Fs (Hz) | 40 |
| Qms | 7.5 |
| Qes | 0.35 |
| Qts | 0.34 |
| Vas (l) | 11 |
| Xmax (mm) | 9 |
| Vd (cm³) | 139 |
| BL (Tm) | 14 |
| Mms (kg) | 0.045 |
| Sd (m²) | 0.0154 |
