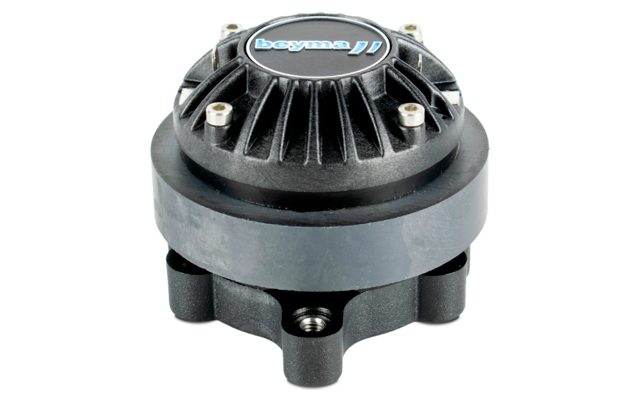

BEYMA CD-101Fe/PT
BEYMA CD-101Fe/PT — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
40 W AES - 2000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0038
Dokumente
BEYMA CD-101Fe/PT — 1" · Kompressionstreiber · Ferrit-Magnet
40 W AES · Frequenzbereich 2000 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Belastbarkeit: 40 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 0.5 kg
- Frequenzbereich: 2000 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0038
Beyma CD-101Fe/PT: kompakter 1"-Kompressionstreiber mit Ferritmagnet und 40 W AES
Der Beyma CD-101Fe/PT ist ein 1"-Kompressionstreiber aus der CD-Serie mit Ferritantrieb und 8 Ω Nennimpedanz. Mit 40 W AES gehört er zur Einstiegsklasse der Beyma-Hochtontreiber: gedacht für kompakte Zweiwege-Boxen, kleine Monitore und Sprachbeschallung, bei denen ein Horn mit 1"-Hals den Hochton übernehmen soll, ohne dass ein schwerer Hochleistungstreiber nötig wäre.
Die Resonanzfrequenz liegt bei 2.000 Hz, der nutzbare Bereich reicht bis 20.000 Hz. Das ist typisch für eine kleine, leichte Membran: Sie läuft weit nach oben, verlangt dafür aber eine entsprechend hohe Trennung. Der Gleichstromwiderstand von 4,9 Ω zeigt, dass die 8-Ω-Angabe realistisch ist und ein Verstärker mit 8-Ω-Ausgang hier eine unkritische Last sieht. Mit 0,5 kg ist das Ferrit-Modell schwerer als die Neodym-Geschwister CD-101Nd/PT und CD-101Nd/PK, für ein kompaktes Gehäuse aber völlig unproblematisch. Der Namenszusatz /PT kennzeichnet die Membranausführung; die Schwestervariante heißt CD-101Fe/PK.
Einsatz und Gehäuse
Als 1"-Treiber passt der CD-101Fe/PT auf jedes Horn mit 1"-Anschluss. Im Beyma-Programm findest du dazu die Kategorie Hörner & Waveguides; wer herstellerübergreifend kombinieren will, kann beispielsweise das 18Sound XT120, das XT1086 Alu oder das Celestion H1SC-8050 mit 1"-Hals einsetzen. Entscheidend ist weniger die Marke als das Abstrahlverhalten: Ein kurzes Horn kontrolliert die Bündelung erst bei hohen Frequenzen, ein größeres lädt den Treiber weiter nach unten und entlastet ihn im Bereich der Trennfrequenz.
Bei der Trennung solltest du deutlich über der Resonanz von 2.000 Hz bleiben und steil filtern; 12 dB/Oktave sind das Minimum, 24 dB/Oktave sind sicherer. Die 40 W AES beschreiben eine Dauerbelastung mit bandbegrenztem Rauschen oberhalb der Trennfrequenz. Tieffrequente Anteile, die durch eine zu flache Weiche auf die Membran gelangen, sind der häufigste Grund für Ausfälle bei kleinen Kompressionstreibern. Wegen des hohen Wirkungsgrads gegenüber einem Konuschassis gehört im Passivbetrieb ein Spannungsteiler oder L-Pad in den Hochtonzweig, im Aktivbetrieb regelst du den Pegel im DSP.
Worauf du achten solltest
- 8 Ω nominal, 4,9 Ω Gleichstromwiderstand: an jedem Verstärker mit 8-Ω-Ausgang unkritisch.
- Ferritmagnet, 0,5 kg: schwerer als die Neodym-Version, im Kompaktgehäuse aber ohne Halterungsprobleme.
- Resonanz bei 2.000 Hz: Trennung mindestens eine Oktave darüber, steilflankig.
- 40 W AES: für Kleinbeschallung und Monitore ausgelegt, nicht für hohe Dauerpegel im Tourbetrieb.
- 1"-Hornanschluss: kompatibel mit 1"-Hörnern von Beyma, 18Sound und Celestion.
Häufige Fragen
Welches Horn passt zum CD-101Fe/PT?
Jedes Horn mit 1"-Anschluss, achte nur auf die Montageart des jeweiligen Horns. Bei Beyma findest du passende Modelle in der Kategorie Hörner & Waveguides; belegte 1"-Hörner anderer Hersteller sind 18Sound XT120, XR1064 Alu oder Celestion H1-9040P. Die Abstrahlung wählst du nach Raum und Hörabstand.
Wo trenne ich den CD-101Fe/PT und wie steil?
Die Resonanz liegt bei 2.000 Hz, die Trennung gehört daher klar darüber. Nutze ein Filter mit mindestens 12 dB/Oktave, besser 24 dB/Oktave, und im Passivbetrieb einen Kondensator in Serie als zusätzlichen Schutz gegen Tiefton und Einschaltgeräusche.
Was unterscheidet /PT von /PK und von der Nd-Version?
Der Namenszusatz kennzeichnet die Membranausführung. Die Neodym-Versionen CD-101Nd/PT und CD-101Nd/PK sind leichter, bleiben aber bei 40 W AES und 8 Ω. Wenn Gewicht keine Rolle spielt, ist die Ferritversion die günstigere Wahl für den gleichen Einsatzbereich.
Bei 42.audio bekommst du den BEYMA CD-101Fe/PT mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Frequenz von (Hz) | 2000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Gewicht (kg) | 0.5 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 2000 |
| BL (Tm) | 9.2 |
