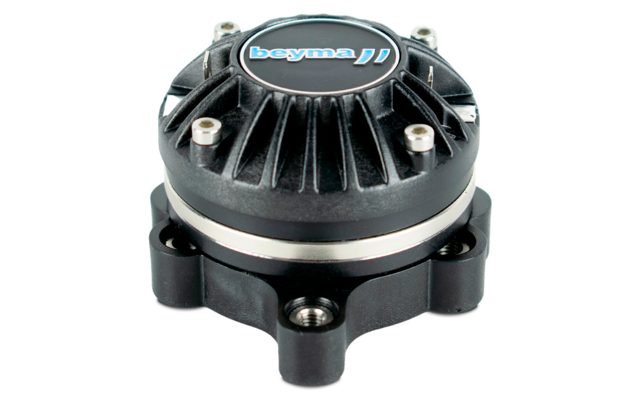

BEYMA CD-101Nd/PK
BEYMA CD-101Nd/PK — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
40 W AES - 2000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0027
Dokumente
BEYMA CD-101Nd/PK — 1" · Kompressionstreiber · Neodym-Magnet
40 W AES · Frequenzbereich 2000 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.1 "
- Belastbarkeit: 40 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 0.3 kg
- Einbautiefe: 44 mm
- Frequenzbereich: 2000 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0027
Beyma CD-101Nd/PK: 1"-Neodym-Kompressionstreiber mit 0,3 kg und 44 mm Einbautiefe
Leicht, flach, 1"-Hals: Der Beyma CD-101Nd/PK ist die Neodym-Ausführung des kleinen CD-101-Treibers und bringt gerade einmal 0,3 kg auf die Waage. Die Einbautiefe von 44 mm macht ihn interessant für flache Tops, Deckenlautsprecher und Säulen, in denen hinter dem Horn kaum Platz bleibt. Nennimpedanz 8 Ω, Belastbarkeit 40 W AES, Übertragungsbereich 2.000 bis 20.000 Hz.
Die Schwingspule misst 1,1", die Resonanz liegt bei 2.000 Hz. Beides ordnet den Treiber klar als reinen Hochtöner ein: Er ist nicht für tiefe Trennungen gebaut, sondern für saubere Höhen oberhalb eines 8"- oder 10"-Tiefmitteltöners in einer Zweiwege-Konstruktion. Der Antriebsfaktor von 3 Tm ist für einen so kleinen Motor angemessen; der Neodymmagnet liefert diesen Wert bei deutlich kleinerer Masse als ein vergleichbarer Ferritring, weshalb die Ferritversion CD-101Fe/PK spürbar schwerer ausfällt. Das Kürzel /PK steht für die Membranvariante, die Schwesterversion CD-101Nd/PT ist elektrisch identisch.
Einsatz und Gehäuse
Wo Gewicht zählt, spielt der CD-101Nd/PK seine Stärke aus: Mobile Kleinbeschallung, Installationen an leichten Traversen oder Decken, aktive Monitore mit knappem Bauraum. Der 1"-Anschluss passt auf Beyma-Hörner aus der Kategorie Hörner & Waveguides sowie auf belegte 1"-Hörner wie 18Sound XT1086 Alu, XG10 Alu oder Celestion H1SC-9040. Ein Waveguide mit breiter Abstrahlung ist hier oft die bessere Wahl als ein langes Horn, weil der Treiber ohnehin hoch getrennt wird und die tiefe Hornladung nicht braucht.
Die Trennfrequenz gehört deutlich über die Resonanz von 2.000 Hz, mit steilem Hochpass. Die 40 W AES sind eine thermische Dauerangabe für den gefilterten Betrieb; die kleine 1,1"-Spule verträgt keine Fehlansteuerung mit Tiefton. Im Passivbetrieb dämpfst du den Treiber mit einem L-Pad auf den Pegel des Tieftöners und schaltest einen Kondensator in Serie, im DSP-Betrieb reicht ein sauber gesetzter Hochpass mit Limiter.
Worauf du achten solltest
- Neodymmagnet, nur 0,3 kg: ideal, wenn jedes Gramm an Traverse oder Decke zählt.
- Einbautiefe 44 mm: passt in flache Gehäuse, in denen ein Ferrittreiber nicht mehr unterkommt.
- Schwingspule 1,1": reiner Hochtöner, Trennung klar oberhalb von 2.000 Hz.
- 8 Ω und 40 W AES: jeder kleine PA- oder Hifi-Verstärker reicht aus, die Weiche schützt.
- 1"-Hals: passt auf Beyma-, 18Sound- und Celestion-Hörner mit 1"-Anschluss.
Häufige Fragen
Reicht der CD-101Nd/PK für eine kleine 2-Wege-PA-Box?
Für Sprachbeschallung, Konferenz und kleine Bühnen ja, sofern die Trennung weit über 2.000 Hz liegt und der Hochpass steil ist. Für laute Musikwiedergabe mit tiefer Trennung greifst du besser zu einem Treiber mit größerer Spule wie dem CD-10Nd/N.
Welchen Vorteil bringt Neodym gegenüber der Ferritversion?
Der Magnet ist bei gleicher Feldstärke deutlich leichter und kompakter, deshalb wiegt der Treiber nur 0,3 kg und baut 44 mm flach. Die elektrischen Daten, 8 Ω, 40 W AES und 2.000 bis 20.000 Hz, sind mit der Ferritversion CD-101Fe/PK vergleichbar; du zahlst vor allem für das Gewicht.
Welches Horn passt zum CD-101Nd/PK?
Jedes Horn oder Waveguide mit 1"-Anschluss. Für einen so leichten Treiber bietet sich ein ebenfalls leichtes Kunststoff- oder Aluminium-Waveguide an, etwa 18Sound XG10 Alu oder Celestion H1-7050 ‘No Bell’; bei Beyma findest du die passenden Modelle in der Kategorie Hörner & Waveguides.
Beyma CD-101Nd/PK: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-101Nd/PK ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-101Nd/PK mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 2000 Hz |
| Antriebsfaktor BL | 3 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Frequenz von (Hz) | 2000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.1 |
| Einbautiefe (mm) | 44 |
| Gewicht (kg) | 0.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 2000 |
| BL (Tm) | 3 |
