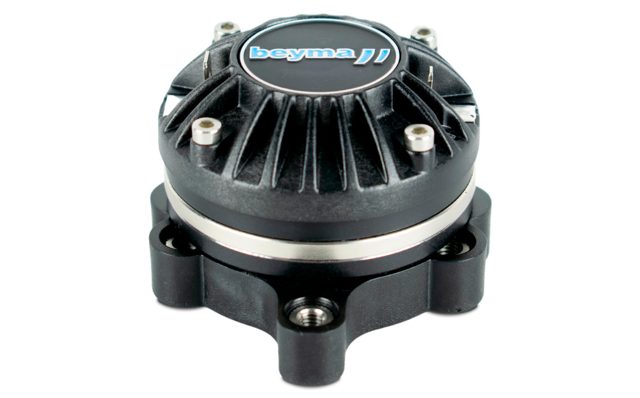

BEYMA CD-101Nd/PT
BEYMA CD-101Nd/PT — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
40 W AES - 2000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0028
Dokumente
BEYMA CD-101Nd/PT — 1" · Kompressionstreiber · Neodym-Magnet
40 W AES · Frequenzbereich 2000 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.1 "
- Belastbarkeit: 40 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 0.3 kg
- Einbautiefe: 44 mm
- Frequenzbereich: 2000 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0028
Beyma CD-101Nd/PT: leichter 1"-Hochtontreiber für flache Zweiwege-Konstruktionen
Wer einen 1"-Kompressionstreiber für ein Selbstbauprojekt oder eine kleine Installation sucht, bei dem Tiefe und Gewicht die Auswahl bestimmen, landet schnell beim Beyma CD-101Nd/PT. Der Neodymantrieb bringt den Treiber auf 0,3 kg und 44 mm Einbautiefe, die Nennimpedanz beträgt 8 Ω, die Belastbarkeit 40 W AES. Der Übertragungsbereich von 2.000 bis 20.000 Hz deckt den gesamten Hochton ab, den ein Zweiwege-System oberhalb eines Konus-Tiefmitteltöners braucht.
Die 1,1"-Schwingspule und die Resonanzfrequenz von 2.000 Hz sind die beiden Zahlen, die den Charakter dieses Treibers festlegen. Eine kleine Spule bedeutet wenig bewegte Masse und damit ein sauberes Ausschwingen bis 20.000 Hz, sie bedeutet aber auch begrenzte Wärmeabfuhr. Der Antriebsfaktor von 3 Tm ist für diese Klasse normal. Beyma bietet den Treiber in zwei Membranvarianten an, /PT und /PK, sowie als Ferritversion CD-101Fe/PT; alle nutzen den 1"-Anschluss und dieselbe Belastbarkeit.
Einsatz und Gehäuse
Typische Einsatzorte sind Zweiwege-Tops mit 8"- oder 10"-Tieftöner, kompakte Nahfeldmonitore mit Waveguide, Deckeneinbau und Heimkino-Hornsysteme mit begrenztem Bauraum. Der 1"-Hals passt auf die Beyma-Hörner aus der Kategorie Hörner & Waveguides; belegte 1"-Alternativen anderer Hersteller sind 18Sound XR1064 Alu, XT120 oder Celestion H1SC-8050. Für Heimanwendungen empfiehlt sich ein Waveguide mit gleichmäßiger, eher breiter Abstrahlung, weil der Treiber im Hochton mit einem 8"-Konus dann besser zusammenpasst als mit einem eng bündelnden PA-Horn.
Achte auf eine Trennung weit oberhalb von 2.000 Hz mit steilem Filter. Wird der Treiber zu tief oder zu flach angekoppelt, steigt die Auslenkung um die Resonanz stark an, und die 40 W AES sind dann keine sinnvolle Größe mehr. Der hohe Wirkungsgrad eines Kompressionstreibers verlangt in jeder Passivweiche eine Pegelanpassung, üblicherweise ein L-Pad, damit der Hochton nicht deutlich lauter spielt als der Tieftöner.
Worauf du achten solltest
- Nur 0,3 kg und 44 mm tief: passt in Gehäuse, für die klassische Ferrittreiber zu dick sind.
- Schwingspule 1,1" mit 3 Tm Antrieb: leichte Membran, klare Höhen bis 20.000 Hz.
- Resonanz 2.000 Hz: steiler Hochpass deutlich darüber ist Pflicht.
- 8 Ω: keine Sonderanforderungen an den Verstärker, Pegel per L-Pad oder DSP angleichen.
Häufige Fragen
Eignet sich der CD-101Nd/PT für Heimkino oder Hifi-Hornlautsprecher?
Ja, sofern du ein Waveguide oder Horn mit gleichmäßiger Abstrahlung nutzt und die Trennung weit oberhalb von 2.000 Hz setzt. Die geringe Tiefe von 44 mm und das Gewicht von 0,3 kg erleichtern den Einbau in schlanke Frontplatten.
Worin unterscheidet sich der CD-101Nd/PT vom CD-101Nd/PK?
Beide teilen sich Antrieb, 1"-Hals, 8 Ω, 40 W AES und den Bereich von 2.000 bis 20.000 Hz. Der Zusatz /PT beziehungsweise /PK bezeichnet die Membranausführung; im Einsatz und bei der Weichenauslegung behandelst du beide gleich.
Welche Verstärkerleistung ist sinnvoll?
Für 40 W AES ist kein großer Verstärker nötig, entscheidend ist ein sauberes Signal ohne Clipping und ein steiler Hochpass. Ein kleiner Endstufenkanal mit Limiter im Aktivbetrieb oder ein Passivzweig mit L-Pad und Serienkondensator sind die richtige Umgebung.
Beyma CD-101Nd/PT: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-101Nd/PT ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-101Nd/PT mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 2000 Hz |
| Antriebsfaktor BL | 3 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Frequenz von (Hz) | 2000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.1 |
| Einbautiefe (mm) | 44 |
| Gewicht (kg) | 0.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 2000 |
| BL (Tm) | 3 |
