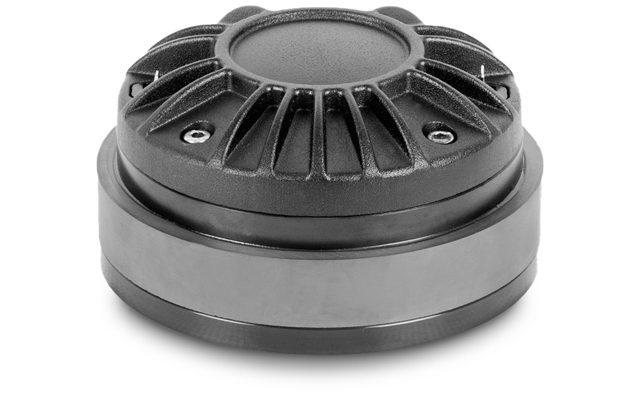

BEYMA CD-1114Fe
BEYMA CD-1114Fe — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
70 W AES - 700 – 19000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0022
Dokumente
BEYMA CD-1114Fe — 1.4" · Kompressionstreiber · Ferrit-Magnet
70 W AES · Frequenzbereich 700 Hz – 19000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 1.75 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 1.9 kg
- Einbautiefe: 58 mm
- Frequenzbereich: 700 – 19000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0022
Beyma CD-1114Fe: 1,4"-Kompressionstreiber mit 1,75"-Spule für große Hörner
Der Beyma CD-1114Fe ist innerhalb der CD-Serie ein Sonderfall: Er trägt den Motor der 1"-Modelle mit 1,75"-Schwingspule, 70 W AES und 6,6 Tm, mündet aber in einen 1,4"-Hornanschluss. Der Übertragungsbereich liegt bei 700 bis 19.000 Hz, die Nennimpedanz bei 8 Ω. Der Ferritantrieb bringt den Treiber auf 1,9 kg bei 58 mm Einbautiefe.
Wozu ein 1,4"-Hals an einem Treiber dieser Größe? Der größere Anschluss erlaubt Hörner mit größerem Halsquerschnitt, die auf 1,4"-Treiber ausgelegt sind, ohne einen Adapter zu bemühen. Das ist praktisch, wenn ein vorhandenes 1,4"-Horn weiterverwendet werden soll oder wenn in einer Serie mit unterschiedlichen Treibergrößen dieselben Hörner zum Einsatz kommen. Elektrisch entspricht der CD-1114Fe dem 1"-Modell CD-11Fe; die Wahl zwischen beiden fällt also über das Horn, nicht über den Treiber.
Einsatz und Gehäuse
Der CD-1114Fe passt auf 1,4"-Hörner wie die Beyma-Modelle aus der Kategorie Hörner & Waveguides oder, mit belegtem 1,4"-Hals, auf 18Sound XT1464, XR1464C, XR1496C, PR614, H860 3D Print und XG14 Alu. Ein 1,4"-Horn ist in der Regel größer als ein 1"-Horn und lädt den Treiber im Bereich der unteren Grenzfrequenz besser; das kommt der Trennung zugute, die du bei einer Resonanz von 700 Hz mindestens eine Oktave darüber ansetzt.
Mit 70 W AES ist der CD-1114Fe für Zweiwege-Boxen mit 12"-Tieftöner ausgelegt, ebenso als Hochtöner in Dreiwege-Systemen oberhalb eines Mitteltonhorns. Filtere mit mindestens 12 dB/Oktave, im Aktivbetrieb mit 24 dB/Oktave. Der Wirkungsgrad eines Treibers am großen Horn liegt deutlich über dem eines Konuschassis, deshalb gehört im Passivbetrieb ein L-Pad in den Hochtonzweig. Das Gewicht von 1,9 kg verlangt bei Kunststoffhörnern eine stabile Verschraubung; die 58 mm Einbautiefe sind für ein 1,4"-Modell kompakt.
Worauf du achten solltest
- 1,4"-Hals mit 1,75"-Spule: passt ohne Adapter auf 1,4"-Hörner, elektrisch wie der CD-11Fe.
- 70 W AES, 700–19.000 Hz: für 2-Wege-Tops mit 12"-Bass oder als HF in 3-Wege-Systemen.
- Ferrit, 1,9 kg: Horn und Treiber stabil verschrauben, Gewicht bei Hängepunkten einrechnen.
- Einbautiefe 58 mm: für einen 1,4"-Treiber kompakt.
- 8 Ω, 6,6 Tm: unkritische Verstärkerlast, Pegelanpassung per L-Pad oder DSP.
Häufige Fragen
Warum sollte ich den CD-1114Fe statt des CD-11Fe nehmen?
Nur wegen des Horns. Beide haben 1,75"-Spule, 70 W AES, 8 Ω, 6,6 Tm und 700 bis 19.000 Hz; der CD-1114Fe hat einen 1,4"-Anschluss, der CD-11Fe einen 1"-Anschluss. Wenn dein Horn einen 1,4"-Hals hat, ist der CD-1114Fe die richtige Wahl.
Welche 1,4"-Hörner passen?
Bei Beyma die Modelle aus der Kategorie Hörner & Waveguides mit 1,4"-Hals; belegte Alternativen sind 18Sound XT1464, XR1464C, XR1496C und XG14 Alu. Achte darauf, dass Bohrbild und Montageart von Horn und Treiber zusammenpassen.
Wo trenne ich den CD-1114Fe?
Die Resonanz liegt bei 700 Hz, die Trennung gehört mindestens eine Oktave darüber. Ein großes 1,4"-Horn hilft, weil es den Treiber im Trennbereich besser lädt; steile Filter mit 12 bis 24 dB/Oktave sind Pflicht.
Beyma CD-1114Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-1114Fe ist ein 1,4-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-1114Fe mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 700 Hz |
| Antriebsfaktor BL | 6,6 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 700 |
| Frequenz bis (Hz) | 19000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 58 |
| Gewicht (kg) | 1.9 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 700 |
| BL (Tm) | 6.6 |
