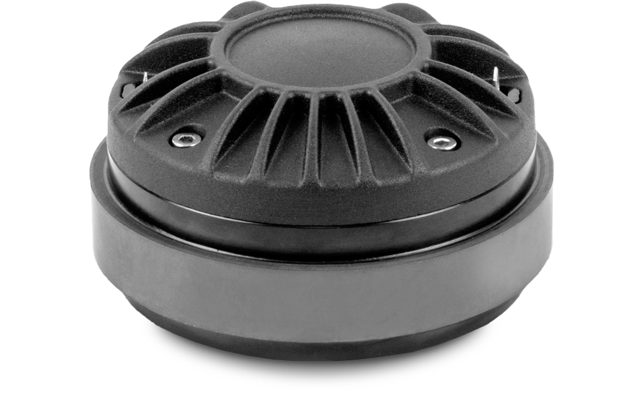

BEYMA CD-11Fe
BEYMA CD-11Fe — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
70 W AES - 700 – 19000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0032
Dokumente
BEYMA CD-11Fe — 1" · Kompressionstreiber · Ferrit-Magnet
70 W AES · Frequenzbereich 700 Hz – 19000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 1.8 kg
- Einbautiefe: 59 mm
- Frequenzbereich: 700 – 19000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0032
Beyma CD-11Fe: 1"-Kompressionstreiber mit Ferrit, 1,75"-Spule und 6,6 Tm
Ein 1"-Hochtontreiber für Zweiwege-PA, der ohne Neodym auskommt: Der Beyma CD-11Fe setzt auf einen Ferritmagneten mit 6,6 Tm Antriebsfaktor, eine 1,75"-Schwingspule und 70 W AES Belastbarkeit. Der Übertragungsbereich reicht von 700 bis 19.000 Hz, die Nennimpedanz beträgt 8 Ω. Das Ferritsystem wiegt 1,8 kg und baut 59 mm tief.
Die 1,75"-Spule ist der Grund, warum dieser Treiber tiefer arbeiten und mehr Leistung aufnehmen kann als die kleinen 1,1"-Modelle der Serie. Mehr Wickeldraht im Luftspalt heißt mehr Wärmekapazität, eine größere Membranfläche heißt mehr Hub bei gleicher Auslenkung. Gegenüber dem elektrisch gleich ausgestatteten CD-10Fe/N ist der CD-11Fe schwerer, was auf einen größeren Magnetring hindeutet; die Kennzahlen Belastbarkeit, Antriebsfaktor und Übertragungsbereich sind identisch. Als Neodymversion bietet Beyma den CD-11Nd an, mit 1,4"-Hals den CD-1114Fe.
Einsatz und Gehäuse
Der CD-11Fe ist für die Kombination mit einem 12"-Tieftöner in einer Zweiwege-Box gedacht, wahlweise auch als Hochtöner oberhalb eines Mitteltonhorns. Er passt auf 1"-Hörner von Beyma aus der Kategorie Hörner & Waveguides sowie auf belegte 1"-Modelle wie 18Sound XT1086 Alu, XR1064 Alu, XT120 oder Celestion H1SC-9040. Ein großes Horn nutzt die untere Grenze besser aus; ein kompaktes Waveguide ist die richtige Wahl, wenn die Trennung ohnehin höher liegt.
Die Trennfrequenz gehört mindestens eine Oktave über die Resonanz von 700 Hz, gefiltert mit 12 dB/Oktave oder steiler. Die 70 W AES beziehen sich auf bandbegrenztes Rauschen im gefilterten Betrieb. In einer Passivweiche gleichst du den Pegel mit einem L-Pad an den Tieftöner an und setzt einen Kondensator als Schutz in Serie; im Aktivbetrieb übernimmt der DSP Hochpass, Pegel, Delay und Limiter. Bei 1,8 kg lohnt sich in mobilen Tops der Blick auf die Nd-Version, in Festinstallationen ist das Gewicht kein Argument.
Worauf du achten solltest
- Ferritmagnet, 6,6 Tm, 1,8 kg: robuster Antrieb, keine Neodym-Preisrisiken, aber mehr Gewicht.
- 1,75"-Schwingspule, 70 W AES: für Musikbeschallung in 2-Wege-Tops mit 12"-Bass.
- Resonanz 700 Hz: Trennung mindestens eine Oktave darüber, Hochpass steil.
- Einbautiefe 59 mm: hinter dem Horn ausreichend Platz einplanen.
- 8 Ω, 1"-Hals: Standardimpedanz, passt auf 1"-Hörner von Beyma, 18Sound und Celestion.
Häufige Fragen
CD-11Fe oder CD-10Fe/N: welchen soll ich nehmen?
Beide haben 1"-Hals, 1,75"-Spule, 70 W AES, 8 Ω, 6,6 Tm und 700 bis 19.000 Hz. Der CD-11Fe ist mit 1,8 kg schwerer und baut mit 59 mm etwas flacher. Wenn der Bauraum in der Tiefe knapp ist, spricht das für den CD-11Fe, sonst entscheidet der Preis.
Welcher Verstärker passt zum CD-11Fe?
Jede PA-Endstufe mit 8-Ω-Ausgang. Die Leistung des Verstärkers ist weniger kritisch als der Hochpass: Ein steiles Filter deutlich über 700 Hz und ein Limiter schützen den Treiber besser als eine knapp bemessene Endstufe.
Passt der CD-11Fe auf Beyma-Hörner?
Ja, auf alle Beyma-Hörner mit 1"-Anschluss aus der Kategorie Hörner & Waveguides. Herstellerübergreifend sind 18Sound XT1086 Alu und Celestion H1SC-8050 belegte 1"-Hörner. Achte auf die Montageart des jeweiligen Horns.
Beyma CD-11Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-11Fe ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-11Fe mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 700 Hz |
| Antriebsfaktor BL | 6,6 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 700 |
| Frequenz bis (Hz) | 19000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 59 |
| Gewicht (kg) | 1.8 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 700 |
| BL (Tm) | 6.6 |
