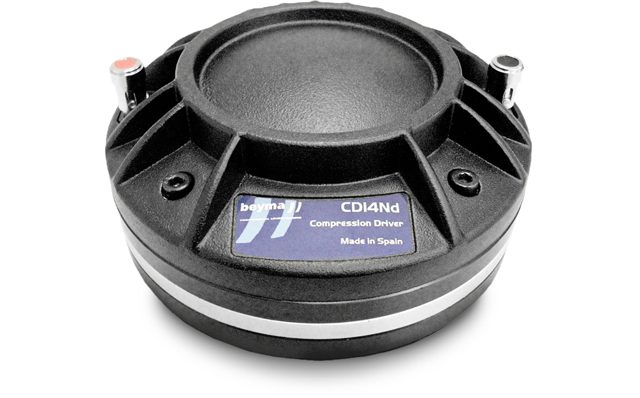

BEYMA CD-14Nd
BEYMA CD-14Nd — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
60 W AES - 600 – 17000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0013
Dokumente
BEYMA CD-14Nd — 1.4" · Kompressionstreiber · Neodym-Magnet
60 W AES · Frequenzbereich 600 Hz – 17000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.5 "
- Belastbarkeit: 60 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.9 kg
- Einbautiefe: 49 mm
- Frequenzbereich: 600 – 17000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0013
Beyma CD-14Nd: 1,4"-Neodym-Treiber mit 2,5"-Spule, 10 Tm und nur 1,9 kg
Wer die 2,5"-Spule des CD-14 will, aber nicht dessen Ferritgewicht, greift zum Beyma CD-14Nd. Der Neodymantrieb erreicht 10 Tm und bringt den Treiber auf 1,9 kg bei 49 mm Einbautiefe. Der 1,4"-Hornanschluss, 60 W AES und 8 Ω bleiben gleich; der Übertragungsbereich liegt bei 600 bis 17.000 Hz.
Gegenüber dem Ferritmodell CD-14Fe verschiebt sich der Bereich leicht nach oben: Die untere Grenze liegt bei 600 Hz, also etwas höher als beim Ferritmodell, dafür reicht der Treiber bis 17.000 Hz. Der höhere Antriebsfaktor von 10 Tm gegenüber dem Ferritmodell bedeutet mehr Kraft auf die große Membran und damit eine bessere Kontrolle des Ausschwingens. In der Summe ist der CD-14Nd der Treiber für mobile Zweiwege-Systeme mit 12"-Tieftöner und für Line-Array- oder Hänge-Anwendungen, bei denen die 2,5"-Membran gewünscht ist, jedes Kilo aber zählt.
Einsatz und Gehäuse
Der CD-14Nd braucht ein 1,4"-Horn, dessen Mündung groß genug ist, um bis in den Trennbereich zu laden. Bei Beyma findest du passende Hörner in der Kategorie Hörner & Waveguides; belegte 1,4"-Hörner anderer Hersteller sind 18Sound XT1464, XR1464C, XR1496C, XG14 Alu und H860 3D Print. Mit 49 mm Einbautiefe lassen sich auch flachere Gehäuse realisieren als mit dem Ferritmodell.
Die Trennung setzt du mindestens eine Oktave über 600 Hz an, mit 12 dB/Oktave als Untergrenze; im DSP-Betrieb sind 24 dB/Oktave sinnvoll, ergänzt um Limiter und Delay-Abgleich zum Tieftöner. Die 60 W AES sind ein Dauerwert für gefiltertes Rauschen und mit einer 2,5"-Spule konservativ angesetzt. Über 17.000 Hz ist Schluss; in Systemen, die den letzten Hochton brauchen, ergänzt du einen Superhochtöner. Im Passivbetrieb gehört ein L-Pad in den Hochtonzweig, weil der Wirkungsgrad am 1,4"-Horn den eines Tieftöners deutlich übersteigt.
Worauf du achten solltest
- Neodym, 10 Tm, 1,9 kg: kräftiger Antrieb bei deutlich weniger Gewicht als der CD-14Fe.
- 2,5"-Spule, 600–17.000 Hz: Mittelhochtontreiber für 12"-Zweiwege und 3-Wege-Systeme.
- Einbautiefe 49 mm: flacher als das Ferritmodell, gut für kompakte Tops.
- 60 W AES, 8 Ω: Trennung mindestens eine Oktave über 600 Hz, Filter steil.
- 1,4"-Hals: passt auf 1,4"-Hörner von Beyma und 18Sound.
Häufige Fragen
Wann ist der CD-14Nd die bessere Wahl als der CD-14Fe?
Wenn Gewicht oder Tiefe zählen: 1,9 kg und 49 mm gegenüber einem deutlich schwereren Ferritmodell. Der CD-14Nd hat mit 10 Tm den stärkeren Antrieb und reicht bis 17.000 Hz, beginnt aber mit 600 Hz etwas höher.
Wie tief kann ich den CD-14Nd trennen?
Die untere Grenze liegt bei 600 Hz, praktisch trennst du mindestens eine Oktave darüber und steil. Wie tief es wirklich geht, bestimmt das Horn: Nur eine ausreichend große Mündung lädt die 2,5"-Membran im Trennbereich.
Welches 1,4"-Horn passt?
Alle Hörner mit 1,4"-Anschluss, bei Beyma aus der Kategorie Hörner & Waveguides, herstellerübergreifend etwa 18Sound XT1464 oder XR1496C. Prüfe Bohrbild und Montageart, und wähle die Abstrahlung nach Raum und Wurfweite.
Beyma CD-14Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-14Nd ist ein 1,4-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-14Nd mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 10 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 17000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 49 |
| Gewicht (kg) | 1.9 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 10 |
