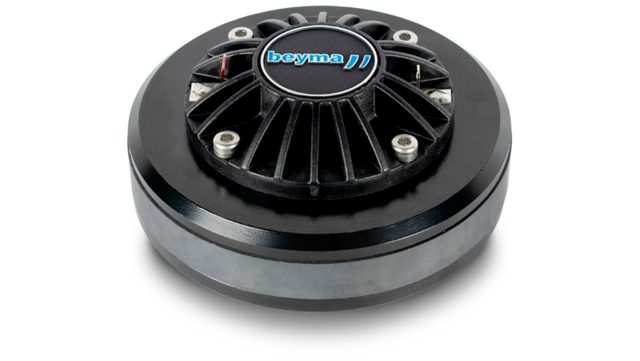

BEYMA CD-151Fe/PT
BEYMA CD-151Fe/PT — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
70 W AES - 900 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0036
Dokumente
BEYMA CD-151Fe/PT — 1" · Kompressionstreiber · Ferrit-Magnet
70 W AES · Frequenzbereich 900 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.5 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 1.3 kg
- Einbautiefe: 44.4 mm
- Frequenzbereich: 900 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0036
Beyma CD-151Fe/PT: flacher 1"-Ferrittreiber mit 1,5"-Spule für 2-Wege-Tops
Der Beyma CD-151Fe/PT bringt in 44,4 mm Einbautiefe unter, was sonst mehr Platz braucht: einen Ferritantrieb mit 6 Tm, eine 1,5"-Schwingspule und 70 W AES Belastbarkeit. Der 1"-Hornanschluss, 8 Ω Nennimpedanz und ein Übertragungsbereich von 900 bis 20.000 Hz vervollständigen das Bild. Der Treiber wiegt 1,3 kg.
Mit /PT bezeichnet Beyma die Membranvariante; die Schwesterversion CD-151Fe/PK teilt alle übrigen Daten. Innerhalb der CD-Serie füllt der CD-151 die Lücke zwischen den kleinen 1,1"-Hochtönern und den großen Treibern mit tieferer unterer Grenze. Die Resonanz von 900 Hz ist niedrig genug für Zweiwege-Konzepte mit 10"- oder 12"-Tieftöner, die 1,5"-Membran leicht genug, um ohne Einschränkung bis 20.000 Hz zu spielen. Für Bühnenmonitore, kleine Frontsysteme und Installationen mit begrenzter Gehäusetiefe ist das eine ausgewogene Kombination.
Einsatz und Gehäuse
Als 1"-Treiber passt der CD-151Fe/PT auf die Beyma-Hörner der Kategorie Hörner & Waveguides und auf belegte 1"-Hörner wie 18Sound XT120, XT1086 Alu, XG10 Alu oder Celestion H1-9040P. Die knappe Tiefe des Treibers lässt sich mit einem ebenso flachen Waveguide in ein sehr kompaktes Hochtonmodul umsetzen; wer den Treiber im Bereich der Trennung stärker laden will, greift zu einem Horn mit größerer Mündung.
Die Trennung liegt mindestens eine Oktave oberhalb von 900 Hz, mit mindestens 12 dB/Oktave, im Aktivbetrieb mit 24 dB/Oktave plus Limiter. Die 70 W AES gelten für bandbegrenztes Rauschen im gefilterten Betrieb; ein zu flacher Hochpass oder ein Vollbandsignal ist bei jedem Kompressionstreiber das eigentliche Risiko, nicht die Verstärkerleistung. In der Passivweiche gehört ein L-Pad in den Hochtonzweig, damit der Treiber am Horn nicht deutlich lauter spielt als der Tieftöner; ein Serienkondensator schützt zusätzlich.
Worauf du achten solltest
- Einbautiefe 44,4 mm, 1,3 kg: kompakter Ferrittreiber für schlanke Gehäuse und Monitore.
- 1,5"-Spule, 70 W AES, 900–20.000 Hz: Mittelweg zwischen kleinen und großen Treibern.
- Resonanz 900 Hz: Hochpass mindestens eine Oktave darüber, steil filtern.
- Ferrit, 6 Tm, 8 Ω: unkritische Last, Pegel per L-Pad oder DSP anpassen.
- 1"-Hals: passt auf 1"-Hörner von Beyma, 18Sound und Celestion.
Häufige Fragen
Ist der CD-151Fe/PT für Bühnenmonitore geeignet?
Ja, die Kombination aus 44,4 mm Tiefe, 70 W AES und 1"-Hals passt gut in flache Monitorgehäuse mit 10"- oder 12"-Tieftöner. Wähle ein Horn mit breiter Abstrahlung und trenne deutlich über 900 Hz mit steilem Filter.
CD-151Fe/PT oder CD-11Fe?
Der CD-11Fe hat eine größere Spule und beginnt tiefer, ist aber schwerer und baut tiefer. Der CD-151Fe/PT beginnt bei 900 Hz, reicht dafür bis 20.000 Hz und baut mit 44,4 mm deutlich flacher. Für große Systeme mit tiefer Trennung der CD-11Fe, für 10"- und 12"-Systeme der CD-151Fe/PT.
Gibt es einen Unterschied zum CD-151Fe/PK?
Nur die Membranausführung, die das Kürzel /PT beziehungsweise /PK bezeichnet. Spule, Antrieb, Belastbarkeit, Impedanz, Übertragungsbereich, Gewicht und Einbautiefe sind gleich, du behandelst beide in Weiche und Hornwahl identisch.
Beyma CD-151Fe/PT: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-151Fe/PT ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-151Fe/PT mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 900 Hz |
| Antriebsfaktor BL | 6 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 900 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 44.4 |
| Gewicht (kg) | 1.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 900 |
| BL (Tm) | 6 |
