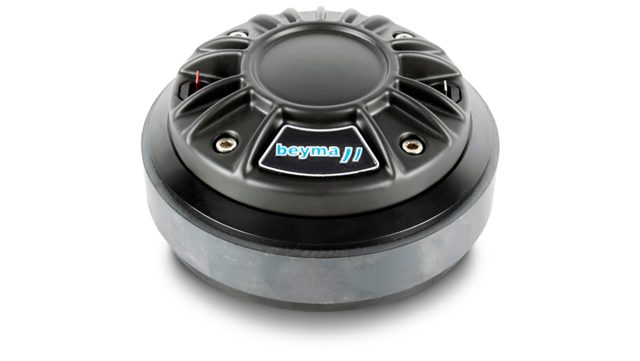

BEYMA CD-171Fe/PK
BEYMA CD-171Fe/PK — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
80 W AES - 800 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0029
Dokumente
BEYMA CD-171Fe/PK — 1" · Kompressionstreiber · Ferrit-Magnet
80 W AES · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 80 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 2.3 kg
- Einbautiefe: 59 mm
- Frequenzbereich: 800 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0029
Beyma CD-171Fe/PK: 1"-Kompressionstreiber mit 1,75"-Schwingspule und 80 W AES
Kompressionstreiber mit 1"-Austritt gibt es viele; der Beyma CD-171Fe/PK gehört zu denen, die eine 1,75"-Schwingspule dahinter setzen. Das ist deutlich mehr Spulenfläche als bei den kleinsten 1"-Treibern und der Grund, warum Beyma ihn mit 80 W AES spezifiziert und den Arbeitsbereich bereits bei 800 Hz beginnen lässt. Der Antrieb ist ein Ferritmagnet, und die 2,3 kg Gewicht sagen es unmissverständlich: Hier steckt ein klassischer Eisenmotor drin, kein Leichtbau.
Die Kennung /PK bezeichnet die Membranvariante. Im gleichen Motor gibt es mit dem CD-171Fe/PT eine zweite Ausführung, die elektrisch und mechanisch identisch spezifiziert ist: 8 Ω, 59 mm Einbautiefe, BL 5,4 Tm, gleicher Frequenzbereich. Wer zwischen beiden wählt, entscheidet also über die Membran und ihren Klangcharakter, nicht über Belastbarkeit oder Bandbreite. 42.audio führt das komplette Beyma-Programm, die Vergleichswerte zu den Geschwistern findest du in unserer Chassis-Datenbank.
Einsatz und Gehäuse
Typischer Einsatzort ist die Zwei-Wege-PA-Box oder der aktive Monitor, in dem ein 12"-Tiefmitteltöner die Arbeit bis in den unteren Mittelton übernimmt und der CD-171Fe/PK darüber am Horn spielt. Für den 1"-Hals passen die Beyma-Hörner und -Waveguides mit 1"-Anschluss; markenübergreifend kommen etwa das 18SOUND XT120 oder das XT1086 Alu in Frage, aus dem Celestion-Programm das H1-9040P. Alle drei haben einen 1"-Hornanschluss, das Schraubbild am Flansch solltest du trotzdem vor dem Kauf abgleichen.
Die untere Grenze von 800 Hz beschreibt den Bereich, in dem der Treiber überhaupt arbeitet, nicht die Trennfrequenz. Für Dauerbetrieb mit den vollen 80 W AES trennst du sinnvoll mindestens eine Oktave darüber und mit steiler Flanke: 12 dB/Okt. lässt bei einem 1"-Treiber zu viel Tieftonenergie durch, 24 dB/Okt. per DSP oder eine Weiche vierter Ordnung ist die sichere Wahl. Je größer das Horn, desto weiter darfst du dich mit der Trennung nach unten wagen, denn das Horn hält die Membranauslenkung im Zaum.
Worauf du achten solltest
- 8 Ω Nennimpedanz: läuft an jedem PA-Endstufenkanal, zwei Stück parallel ergeben 4 Ω.
- Einbautiefe 59 mm hinter dem Hornflansch einplanen, dazu Platz für die Anschlussklemmen.
- 2,3 kg Ferritmotor: Horn und Frontplatte entsprechend stabil verschrauben, nicht nur am Horn hängen lassen.
- 1,75"-Schwingspule und 80 W AES: Belastbarkeit gilt nur mit korrekt gesetztem Hochpass.
- Arbeitsbereich 800 – 20.000 Hz: Trennung deutlich oberhalb der unteren Grenze setzen.
Häufige Fragen
Worin unterscheidet sich der CD-171Fe/PK vom CD-171Fe/PT?
Beide teilen sich Motor, 1,75"-Schwingspule, 80 W AES, 8 Ω und 59 mm Einbautiefe. Der Unterschied liegt allein in der Membranvariante, die Beyma mit dem Suffix PK beziehungsweise PT kennzeichnet. Wenn dein Konzept bereits auf einer der beiden Varianten basiert, bleib dabei; für einen Neuentwurf sind beide gleichwertig einsetzbar.
Welcher Verstärker passt zum CD-171Fe/PK?
Ein Endstufenkanal, der an 8 Ω sauber und ohne Clipping arbeitet, reicht völlig; die 80 W AES sind eine Dauerbelastbarkeit mit Rauschsignal, im Musikbetrieb liegt die Leistung im Hochtonzweig deutlich darunter. Wichtiger als viel Leistung ist ein Hochpass, der den Treiber unterhalb seines Arbeitsbereichs schützt. Aktiv per DSP ist das am einfachsten umzusetzen.
Welches Horn gehört an den CD-171Fe/PK?
Jedes Horn mit 1"-Hornanschluss, das zu deiner gewünschten Abstrahlung passt. Beyma bietet passende Hörner und Waveguides in der eigenen Kategorie an; markenübergreifend sind 18SOUND XT120, XT1086 Alu oder Celestion H1-9040P passende 1"-Kandidaten. Prüfe das Lochbild am Flansch, bevor du bestellst.
Beyma CD-171Fe/PK: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-171Fe/PK ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-171Fe/PK mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 800 Hz |
| Antriebsfaktor BL | 5,4 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 59 |
| Gewicht (kg) | 2.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 800 |
| BL (Tm) | 5.4 |
