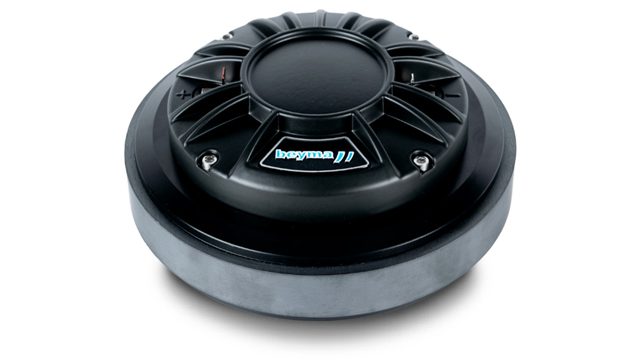

BEYMA CD-2514Fe/PK
BEYMA CD-2514Fe/PK — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
80 W AES - 600 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0019
Dokumente
BEYMA CD-2514Fe/PK — 1.4" · Kompressionstreiber · Ferrit-Magnet
80 W AES · Frequenzbereich 600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.5 "
- Belastbarkeit: 80 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 3.5 kg
- Einbautiefe: 62.7 mm
- Frequenzbereich: 600 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0019
Beyma CD-2514Fe/PK: 1,4"-Kompressionstreiber mit 2,5"-Schwingspule ab 600 Hz
Mit dem CD-2514Fe/PK steigt Beyma innerhalb der CD-Serie in die 1,4"-Klasse ein. Der Ferrittreiber arbeitet mit einer 2,5"-Schwingspule, ist mit 80 W AES an 8 Ω belastbar und deckt einen Bereich von 600 Hz bis 20.000 Hz ab. Gegenüber einem 1"-Treiber kauft man sich damit vor allem eines: eine untere Bereichsgrenze, die eine gute Stufe tiefer liegt, und eine größere Membranfläche, die im Mittelton weniger Auslenkung pro Pegel braucht.
Der Antrieb liefert BL 6,3 Tm, das Gehäuse wiegt 3,5 kg bei 62,7 mm Einbautiefe. PK steht für die Membranvariante; dasselbe Chassis gibt es auch als CD-2514Fe/PT und CD-2514Fe/Ti mit Titanmembran, außerdem mit Neodymmotor als CD-2514Nd-Reihe. 42.audio führt alle Varianten, sodass du im direkten Datenvergleich in der Chassis-Datenbank die für dein Projekt passende auswählen kannst.
Einsatz und Gehäuse
Ein 1,4"-Treiber mit Arbeitsbereich ab 600 Hz ist der klassische Partner für Zwei-Wege-Boxen mit 12"-Bass, bei denen der 1"-Treiber im Übergangsbereich zu dünn wird. Als Richtschnur für die Trennung: deutlich oberhalb von 600 Hz, mit steilem Hochpass; wie tief du tatsächlich gehen kannst, bestimmt das Horn. Ein großes Horn mit tiefer Ladefrequenz erlaubt eine niedrigere Trennung als ein kompaktes Waveguide.
Hörner mit 1,4"-Anschluss gibt es in der Beyma-Kategorie Hörner & Waveguides; aus dem 18SOUND-Programm bieten sich das XT1464, das XR1496C für breite Abstrahlung oder das XR1464C für engere Bündelung an, ebenso das PR614 oder das H860 3D Print, alle mit 1,4"-Hals. Mit 3,5 kg Treibergewicht muss das Horn ordentlich am Gehäuse befestigt sein; die 62,7 mm Einbautiefe kommen zur Horntiefe hinzu.
Worauf du achten solltest
- 1,4"-Hornanschluss: passt nur an 1,4"-Hörner, nicht an 1"- oder 2"-Flansche.
- 2,5"-Schwingspule mit 80 W AES: thermisch belastbarer als ein 1"-Treiber mit kleinerer Spule.
- 3,5 kg Ferritmotor: Gehäuse und Hornbefestigung entsprechend auslegen.
- Einbautiefe 62,7 mm: hinter dem Horn einplanen, gerade bei flachen Gehäusen.
- 8 Ω Impedanz: mit jeder PA-Endstufe kompatibel, auch bei Parallelschaltung von zwei Treibern.
Häufige Fragen
Wann lohnt sich der CD-2514Fe/PK statt eines 1"-Treibers?
Sobald die Trennung im Bereich unter dem liegen soll, was ein 1"-Treiber sauber schafft, oder wenn du bei gegebener Trennung mehr Reserve willst. Der 1,4"-Austritt und die 2,5"-Schwingspule erlauben den Arbeitsbereich ab 600 Hz. Der Preis dafür sind Gewicht, Einbautiefe und ein größeres Horn.
Worin unterscheiden sich CD-2514Fe/PK, /PT und /Ti?
Alle drei nutzen denselben Ferritmotor mit 2,5"-Schwingspule, 80 W AES, 8 Ω und identischen Maßen. Der Unterschied ist die Membran: Ti steht für Titan, PK und PT sind die beiden anderen Membranvarianten. Wähle nach Klangcharakter, nicht nach Belastbarkeit, die ist gleich.
Welchen Verstärker brauche ich für den CD-2514Fe/PK?
Einen Kanal, der an 8 Ω sauber arbeitet; die 80 W AES sind ein Dauerwert, im Musikbetrieb ist der Bedarf im Hochtonzweig deutlich geringer. Wichtig ist ein steiler Hochpass deutlich über 600 Hz. Ein DSP mit Limiter ist die komfortabelste Lösung.
Beyma CD-2514Fe/PK: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-2514Fe/PK ist ein 1,4-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-2514Fe/PK mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 6,3 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 62.7 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 6.3 |
