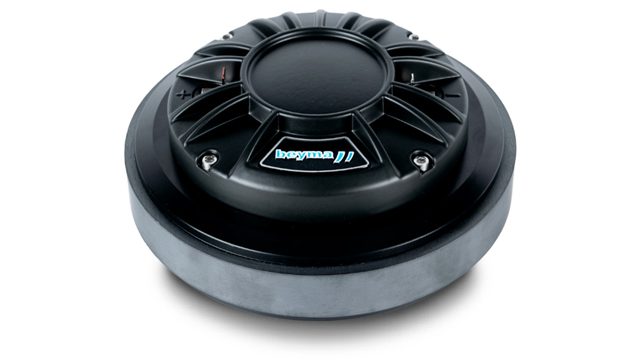

BEYMA CD-2514Fe/PT
BEYMA CD-2514Fe/PT — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit-Magnet
80 W AES - 600 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0017
Dokumente
BEYMA CD-2514Fe/PT — 1.4" · Kompressionstreiber · Ferrit-Magnet
80 W AES · Frequenzbereich 600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.5 "
- Belastbarkeit: 80 W AES
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 3.5 kg
- Einbautiefe: 62.7 mm
- Frequenzbereich: 600 – 20000 Hz
Serie: CD · Artikel-Nr: 42A-CHS-KD-BEY-0017
Beyma CD-2514Fe/PT: 1,4"-Ferrittreiber mit 80 W AES für 600 – 20.000 Hz
Wer einen 1,4"-Kompressionstreiber mit Ferritmotor sucht, der im Mittelton nicht schon bei der ersten Anforderung schlappmacht, landet bei Beyma beim CD-2514Fe. Die Ausführung /PT trägt die PT-Membran auf einer 2,5"-Schwingspule; Belastbarkeit 80 W AES, Nennimpedanz 8 Ω, Arbeitsbereich 600 Hz bis 20.000 Hz. Der Motor bringt BL 6,3 Tm auf, das Ganze wiegt 3,5 kg.
Innerhalb der CD-2514-Familie ist der Fe/PT der ferritbasierte Mittelweg: gleiche Belastbarkeit und gleiche Bandbreite wie die PK- und Ti-Version, gleiche 62,7 mm Einbautiefe. Der Unterschied zur Nd-Reihe liegt im Magnetmaterial, das sich vor allem in Gewicht und Einbautiefe niederschlägt. Wenn das Gewicht keine Rolle spielt, weil die Box ohnehin stationär hängt, ist der Ferritmotor die pragmatische Wahl. 42.audio hat alle Ausführungen im Programm.
Einsatz und Gehäuse
Der CD-2514Fe/PT gehört an ein 1,4"-Horn in einer Zwei-Wege-Box, die den Übergang vom Bass zum Hochton in der Region deutlich oberhalb von 600 Hz legt. Für Festinstallationen, bei denen der Treiber Stunde um Stunde arbeitet, ist ein steiler Hochpass Pflicht; 24 dB/Okt. per DSP oder eine gleichwertige passive Weiche vierter Ordnung sorgen dafür, dass unterhalb des Arbeitsbereichs keine Energie mehr ankommt.
Bei der Hornwahl bestimmt die gewünschte Abstrahlung: Beyma bietet in der Kategorie Hörner & Waveguides Modelle mit 1,4"-Anschluss; über die Marke hinaus passen das 18SOUND XT1464, XR1496C, XR1464C, PR614 oder das H860 3D Print, alles 1,4"-Hörner. Unterschiedliche Hörner bedeuten unterschiedliche Ladefrequenzen, also nach dem Hornwechsel die Trennung neu prüfen und den Frequenzgang messen.
Worauf du achten solltest
- Ferritmagnet, 3,5 kg: für stationäre Installationen unproblematisch, im Tourbetrieb spürbar schwerer als Neodym.
- 2,5"-Schwingspule: gute thermische Reserve für die 80 W AES.
- Einbautiefe 62,7 mm: plus Horntiefe ergibt die nötige Gehäusetiefe.
- 1,4"-Anschluss: Horn und Treiber müssen im Halsdurchmesser übereinstimmen.
- 8 Ω: sauber an jedem Verstärkerkanal, passive Weichenbauteile leicht zu dimensionieren.
Häufige Fragen
Ferrit oder Neodym, CD-2514Fe/PT oder CD-2514Nd/PT?
Elektrisch sind beide auf 80 W AES, 8 Ω und 600 – 20.000 Hz spezifiziert. Der Fe wiegt 3,5 kg bei 62,7 mm Einbautiefe; die Neodymversion ist deutlich leichter, flacher und hat einen etwas kräftigeren Antrieb. Für fest installierte Boxen reicht der Ferrit, für alles, was oft bewegt wird, spart Neodym Gewicht.
Wie tief darf ich den CD-2514Fe/PT trennen?
Die untere Grenze des Arbeitsbereichs liegt bei 600 Hz, die Trennung gehört deutlich darüber. Mit einem großen Horn kannst du dich der Grenze weiter nähern als mit einem kompakten Waveguide. In jedem Fall mit steilem Hochpass arbeiten.
Kann ich den CD-2514Fe/PT an ein 1"-Horn schrauben?
Nein, der Treiber hat einen 1,4"-Hornanschluss und braucht ein Horn mit gleichem Halsdurchmesser. Adapter erzeugen im Hals eine Stufe, die Reflexionen und Frequenzgangfehler verursacht. Nimm ein echtes 1,4"-Horn.
Beyma CD-2514Fe/PT: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CD-2514Fe/PT ist ein 1,4-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CD und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CD-2514Fe/PT mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 6,3 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 62.7 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 6.3 |
