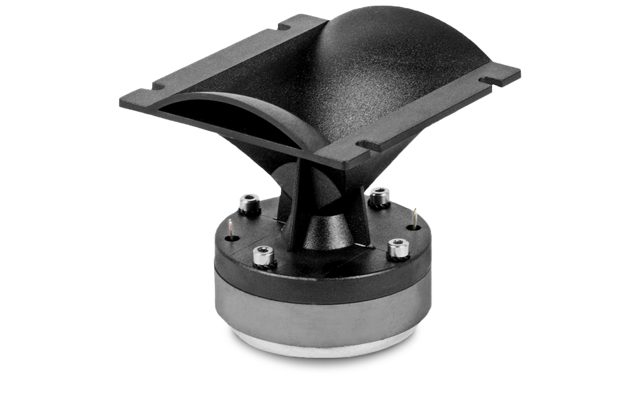

BEYMA CP-09
BEYMA CP-09 — Kompressions-Hochtöner
90 W AES - 2000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KH-BEY-0003
Dokumente
BEYMA CP-09 — Kompressions-Hochtöner
90 W AES · Frequenzbereich 2000 Hz – 20000 Hz
Technische Daten
- Schwingspule: 1 "
- Belastbarkeit: 90 W AES
- Impedanz: 8 Ω
- Gewicht: 0.6 kg
- Einbautiefe: 96 mm
- Frequenzbereich: 2000 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KH-BEY-0003
Beyma CP-09: Kompressions-Hochtöner mit 1"-Spule, 90 W AES und Einsatz ab 2.000 Hz
Der Beyma CP-09 gehört zur CP-Serie, Beymas Kompressions-Hochtönern mit fest integriertem Horn. Anders als ein Kompressionstreiber mit Schraub- oder Flanschanschluss ist er eine komplette Einheit: Hochtonantrieb und Hornmund bilden ein Bauteil, das du direkt in die Schallwand setzt. Die Schwingspule misst 1", das Gewicht liegt bei 0,6 kg, die Einbautiefe bei 96 mm.
Mit 90 W AES bietet der CP-09 deutliche Reserven für den PA-Einsatz und deckt 2.000 bis 20.000 Hz ab. Der Kraftfaktor von 4 Tm wirkt auf die sehr leichte Membran eines Kompressions-Hochtöners, deshalb reicht das für den nötigen Wirkungsgrad im Hochton. 8 Ω Impedanz machen ihn passiv wie aktiv unkompliziert.
Einsatz und Gehäuse
Der Einsatzbereich beginnt bei 2.000 Hz. Für eine passive Weiche mit 12 dB/Okt. solltest du die Trennung deutlich darüber legen, damit die Membran nicht bis an die untere Grenze arbeitet; mit 24 dB/Okt. aktiv kannst du näher heran. Ein Vorwiderstand oder Spannungsteiler ist meist nötig, weil Kompressions-Hochtöner einen höheren Kennschalldruck haben als der Tief-Mitteltöner, mit dem sie kombiniert werden.
Typische Anwendungen: Zwei-Wege-PA-Boxen mit Tief-Mitteltöner, Bühnenmonitore, Hochtonergänzung in Fullrange-Systemen, Ersatz in bestehenden Beyma-Boxen. Ein separates Horn brauchst du nicht; wer ein anderes Abstrahlverhalten will, greift stattdessen zu einem Kompressionstreiber mit Hornanschluss und einem Modell aus der Kategorie Hörner & Waveguides von Beyma.
Worauf du achten solltest
- 8 Ω: an passiven Weichen mit Pegelanpassung, aktiv an jeder Endstufe.
- Einbautiefe 96 mm, Gewicht 0,6 kg.
- Untere Grenze 2.000 Hz: Trennung höher, Filter mindestens 12 dB/Okt.
- 90 W AES: Leistungsreserve für PA-Betrieb.
- Integriertes Horn: kein separater Hornanschluss nötig.
Häufige Fragen
Brauche ich zum CP-09 ein Horn?
Nein. Der CP-09 ist ein Kompressions-Hochtöner mit fest verbautem Horn und wird direkt in die Schallwand eingebaut. Ausschnitt plus Verschraubung genügen.
Wo trenne ich zum Tief-Mitteltöner?
Der nutzbare Bereich beginnt bei 2.000 Hz. Passiv mit 12 dB/Okt. gehst du sicherheitshalber klar darüber, aktiv mit 24 dB/Okt. kannst du näher an 2.000 Hz heran. Ein Kondensator als zusätzlicher Schutz vor Gleichspannung und tiefen Frequenzen schadet nie.
Welcher Verstärker für den CP-09?
Der CP-09 verträgt 90 W AES an 8 Ω. In einer passiven Zwei-Wege-Box gibt der Tief-Mitteltöner die Endstufenleistung vor; der Hochtöner bekommt über die Weiche nur seinen Anteil oberhalb der Trennung. Aktiv reicht eine kleine Endstufe, wichtig ist der Hochpass.
Beyma CP-09: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-09 ist ein Kompressions-Hochtöner aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-09 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Tweeter |
| Serie | CP |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 90 |
| Frequenz von (Hz) | 2000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 96 |
| Gewicht (kg) | 0.6 |
| Thiele-Small-Parameter | |
|---|---|
| BL (Tm) | 4 |
