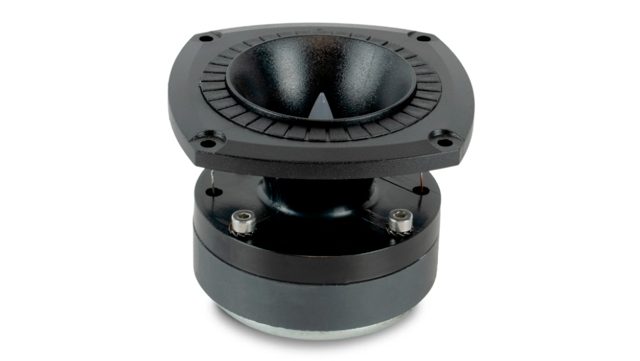

BEYMA CP-12/N
BEYMA CP-12/N — Kompressions-Hochtöner
40 W AES - 3000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KH-BEY-0004
Dokumente
BEYMA CP-12/N — Kompressions-Hochtöner
40 W AES · Frequenzbereich 3000 Hz – 20000 Hz
Technische Daten
- Schwingspule: 1 "
- Belastbarkeit: 40 W AES
- Impedanz: 8 Ω
- Gewicht: 0.75 kg
- Einbautiefe: 72 mm
- Frequenzbereich: 3000 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KH-BEY-0004
Beyma CP-12/N: kompakter Kompressions-Hochtöner mit 40 W AES ab 3.000 Hz
Kompakte PA-Boxen und Monitore brauchen oft keinen großen Kompressionstreiber mit Horn, sondern einen Hochtöner, der oberhalb von 3.000 Hz zuverlässig Pegel liefert. Genau da setzt der Beyma CP-12/N an: ein Kompressions-Hochtöner der CP-Serie mit 1"-Schwingspule, integriertem Horn, 40 W AES und 8 Ω.
Mit 0,75 kg und 72 mm Einbautiefe fällt der CP-12/N klein aus und passt auch in flache Gehäuse. Der Übertragungsbereich reicht bis 20.000 Hz. Der Kraftfaktor von 4 Tm ist bei der geringen bewegten Masse eines Kompressions-Hochtöners ausreichend für hohen Wirkungsgrad, was in Kombination mit den 40 W AES für den Hochtonzweig einer Zwei-Wege-Box reicht.
Einsatz und Gehäuse
Trennung: nicht unter 3.000 Hz, besser mit Abstand darüber, wenn die Weiche passiv mit 12 dB/Okt. arbeitet. Der hohe Ansatz macht den CP-12/N zum Partner für kleinere Tief-Mitteltöner, die selbst bis in diesen Bereich sauber spielen. Mit 24 dB/Okt. per DSP kannst du die untere Grenze besser ausnutzen.
Weil das Horn integriert ist, brauchst du keinen weiteren Anschluss oder Adapter. Typischer Einsatz: kompakte Zwei-Wege-Boxen, Monitor-Wedges mit geringer Bautiefe, Ersatz für defekte Hochtöner in bestehenden Systemen, Hochtonergänzung bei Breitband-Chassis. Wer ein austauschbares Horn und variables Abstrahlverhalten möchte, findet die passende Kombination bei Beymas Kompressionstreibern und der Kategorie Hörner & Waveguides.
Worauf du achten solltest
- 8 Ω, 40 W AES: Pegelanpassung über Vorwiderstand oder L-Pad in passiven Weichen.
- Einbautiefe 72 mm: für flache Monitore geeignet.
- 0,75 kg: kaum Einfluss auf das Gehäusegewicht.
- Untere Grenze 3.000 Hz: Filter steil, Trennung darüber.
- Kein Horn, kein Adapter: direkt in die Schallwand.
Häufige Fragen
Für welche Boxengröße passt der CP-12/N?
Für kompakte Zwei-Wege-Boxen, bei denen der Tief-Mitteltöner bis über 3.000 Hz spielt. Größere Konusse bündeln dort schon stark; dann ist ein Hochtöner mit tieferer Einsatzgrenze sinnvoller.
Wie schütze ich den Hochtöner?
Trennung deutlich über 3.000 Hz, Filter mindestens 12 dB/Okt., und die 40 W AES nicht als Dauerleistung bei tiefer Trennung ausreizen. Ein Serienkondensator vor dem Hochpass fängt Gleichspannung ab.
Kann ich den CP-12/N aktiv betreiben?
Ja, mit einer kleinen Endstufe an 8 Ω und einem DSP-Hochpass mit 24 dB/Okt. So nutzt du die Grenze von 3.000 Hz besser aus und kannst den Pegel ohne Widerstandsnetzwerk anpassen.
Beyma CP-12/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-12/N ist ein Kompressions-Hochtöner aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-12/N mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Tweeter |
| Serie | CP |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Frequenz von (Hz) | 3000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 72 |
| Gewicht (kg) | 0.75 |
| Thiele-Small-Parameter | |
|---|---|
| BL (Tm) | 4 |
