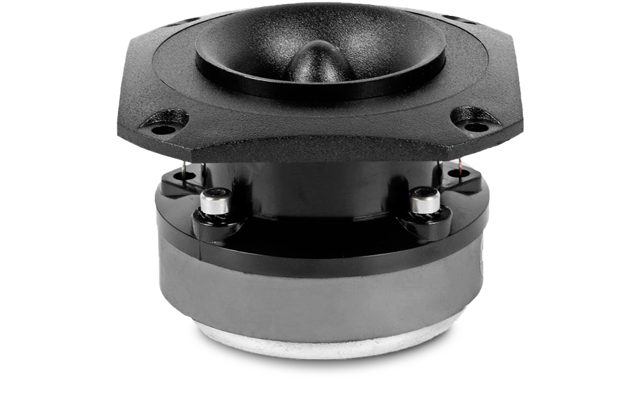

BEYMA CP-16
BEYMA CP-16 — Kompressions-Hochtöner
40 W AES - 3000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KH-BEY-0005
Dokumente
BEYMA CP-16 — Kompressions-Hochtöner
40 W AES · Frequenzbereich 3000 Hz – 20000 Hz
Technische Daten
- Schwingspule: 1 "
- Belastbarkeit: 40 W AES
- Impedanz: 8 Ω
- Gewicht: 0.75 kg
- Einbautiefe: 65 mm
- Frequenzbereich: 3000 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KH-BEY-0005
Beyma CP-16: flacher Kompressions-Hochtöner mit 65 mm Einbautiefe und 40 W AES
65 mm Einbautiefe: Der Beyma CP-16 ist der Kompressions-Hochtöner für Gehäuse, in denen hinter der Schallwand kaum Platz bleibt. Die 1"-Schwingspule, 40 W AES und ein Übertragungsbereich von 3.000 bis 20.000 Hz entsprechen dem, was du von der CP-Serie erwartest; das Horn ist Teil der Einheit.
Mit 0,75 kg und 8 Ω lässt sich der CP-16 in jede passive Zwei-Wege-Weiche integrieren, sofern die Pegelanpassung stimmt. Der Kraftfaktor von 4 Tm auf einer leichten Membran erklärt, warum Kompressions-Hochtöner dieser Bauart ohne großen Magneten hohe Wirkungsgrade erreichen. Beyma liefert damit einen Hochtöner für kleine PA-Tops, Säulenlautsprecher und Monitore.
Einsatz und Gehäuse
Die untere Einsatzgrenze von 3.000 Hz ist verbindlich. Für passive Weichen mit 12 dB/Okt. legst du die Trennung mit Abstand höher; aktiv mit 24 dB/Okt. kannst du näher heran. Der Tief-Mitteltöner muss also bis über 3.000 Hz sauber arbeiten, was für kleinere Konusse spricht.
Der Einbau beschränkt sich auf einen Schallwandausschnitt und die Verschraubung. Da kein Hornanschluss vorhanden ist, entfällt die Hornwahl; wer Abstrahlverhalten und Horngröße selbst bestimmen will, ist bei Beymas Kompressionstreibern und der Kategorie Hörner & Waveguides richtig. Mit 65 mm Tiefe eignet sich der CP-16 zudem für Nachrüstungen in Boxen, deren Hochtöner dem Tieftonmagneten sonst im Weg wäre.
Worauf du achten solltest
- Einbautiefe 65 mm: auch hinter schmaler Schallwand Platz.
- 8 Ω, 40 W AES: Pegel über L-Pad oder Vorwiderstand angleichen.
- 0,75 kg: leicht genug für Säulen und mobile Boxen.
- Ab 3.000 Hz: der Tief-Mitteltöner muss bis dorthin reichen.
Häufige Fragen
Wann nehme ich den CP-16?
Wenn die Einbautiefe entscheidet: 65 mm reichen für flache Gehäuse oder Boxen, in denen der Tieftonmagnet dicht an der Schallwand sitzt. Elektrisch verhält er sich wie ein üblicher Kompressions-Hochtöner mit 40 W AES an 8 Ω.
Welche Weiche für den CP-16?
Hochpass deutlich über 3.000 Hz, 12 dB/Okt. mindestens, gern steiler. Dazu ein Spannungsteiler, um den Wirkungsgrad an den Tief-Mitteltöner anzugleichen. Aktiv per DSP entfällt der Teiler, der Hochpass bleibt Pflicht.
Kann ich den CP-16 mit einem anderen Horn betreiben?
Nein, das Horn ist fest integriert. Für wechselbare Hörner brauchst du einen Kompressionstreiber mit Schraub- oder Flanschanschluss und ein passendes Horn aus dem Beyma-Programm.
Beyma CP-16: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-16 ist ein Kompressions-Hochtöner aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-16 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Tweeter |
| Serie | CP |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Frequenz von (Hz) | 3000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 65 |
| Gewicht (kg) | 0.75 |
| Thiele-Small-Parameter | |
|---|---|
| BL (Tm) | 4 |
