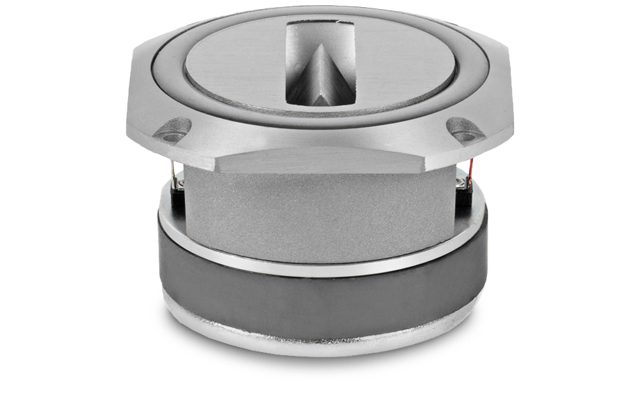

BEYMA CP-21/F
BEYMA CP-21/F — Kompressions-Hochtöner
140 W AES - 3500 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KH-BEY-0001
Dokumente
BEYMA CP-21/F — Kompressions-Hochtöner
140 W AES · Frequenzbereich 3500 Hz – 20000 Hz
Technische Daten
- Schwingspule: 1.5 "
- Belastbarkeit: 140 W AES
- Impedanz: 8 Ω
- Gewicht: 1.7 kg
- Einbautiefe: 72 mm
- Frequenzbereich: 3500 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KH-BEY-0001
Beyma CP-21/F: Kompressions-Hochtöner mit 1,5"-Spule und 140 W AES für hohe Pegel
140 W AES sind für einen Hochtöner mit integriertem Horn eine Ansage. Der Beyma CP-21/F erreicht sie mit einer 1,5"-Schwingspule, die mehr Wickelfläche zur Wärmeabfuhr bietet als die 1"-Typen der CP-Serie, und einem Antrieb mit 5,2 Tm Kraftfaktor. 1,7 kg Gewicht zeigen, dass hier ein größeres Magnetsystem arbeitet.
Der Übertragungsbereich liegt bei 3.500 bis 20.000 Hz, die Impedanz bei 8 Ω, die Einbautiefe bei 72 mm. Der CP-21/F ist damit der Hochtöner für PA-Boxen, die auf Dauerpegel ausgelegt sind: Bühnen-Tops mit großem Tief-Mitteltöner, Monitore für laute Bühnen, Beschallung in Clubs. Das Horn ist Teil des Chassis, ein separater Hornanschluss existiert nicht.
Einsatz und Gehäuse
Die untere Grenze bei 3.500 Hz liegt höher als bei kleineren Modellen der Serie; das ist der Preis für die schwere Spule und die hohe Belastbarkeit. Trennung mit passiver 12-dB-Weiche also klar darüber, mit 24 dB/Okt. aktiv näher an 3.500 Hz. Der Tief-Mitteltöner muss in diesem Bereich noch sauber laufen, alternativ setzt du einen Mitteltöner dazwischen und baust drei Wege.
Weil die 140 W AES weit über dem liegen, was ein Hochtöner in einer Zwei-Wege-Box normalerweise sieht, ist die thermische Reserve groß. Elektrisch bleibt es simpel: 8 Ω an jeder Endstufe, passiv mit Pegelanpassung. Wer Hornwahl und Abstrahlung frei bestimmen möchte, sollte stattdessen einen Beyma-Kompressionstreiber mit einem passenden Modell aus der Kategorie Hörner & Waveguides kombinieren.
Worauf du achten solltest
- 1,5"-Schwingspule und 140 W AES: thermisch deutlich belastbarer als 1"-Typen.
- 1,7 kg: Gehäuse und Schallwand entsprechend stabil auslegen.
- Einbautiefe 72 mm trotz größerem Magnetsystem.
- Ab 3.500 Hz: hohe Trennung, steile Filter, gegebenenfalls Drei-Wege-Konzept.
- 8 Ω: passiv wie aktiv unkompliziert.
Häufige Fragen
Wo liegt der Vorteil gegenüber einem 1"-Kompressions-Hochtöner?
In der Belastbarkeit: 140 W AES dank 1,5"-Spule und 5,2 Tm. Bei Dauerpegel bleibt die Spule kühler und die thermische Kompression geringer. Der Nachteil ist die höhere Einsatzgrenze von 3.500 Hz.
Passt der CP-21/F in eine Zwei-Wege-Box mit großem Tieftöner?
Nur bedingt: Große Konusse bündeln bei 3.500 Hz stark, sodass ein Mitteltöner dazwischen sinnvoller ist. Mit kompakten Tief-Mitteltönern, die bis über 3.500 Hz sauber spielen, funktioniert die Zwei-Wege-Lösung.
Welcher Verstärker für den CP-21/F?
Passiv gibt die Gesamtbox die Endstufe vor; der CP-21/F bekommt über den Hochpass nur den Anteil über der Trennung und verträgt davon 140 W AES. Aktiv reicht eine Endstufe deutlich unter diesem Wert, solange der Hochpass steil ist.
Beyma CP-21/F: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-21/F ist ein Kompressions-Hochtöner aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-21/F mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Tweeter |
| Serie | CP |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 140 |
| Frequenz von (Hz) | 3500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 72 |
| Gewicht (kg) | 1.7 |
| Thiele-Small-Parameter | |
|---|---|
| BL (Tm) | 5.2 |
